アジャスタパッド　防振タイプ

アジャスタパッド　防振タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • アジャスタパッド　防振タイプ
  • アジャスタパッド　防振タイプ
  • 納期短縮
  • 当日出荷可能
評価 4.1平均満足度4.1 この商品のレビューをみる（9件）
通常価格(税別)
1,132円 ～ 1,756円
税込価格
1,245円 ～ 1,932円

従来のゴムパッドでは床面への振動が気になるお客様へ、底面全面ラバー付きタイプを...

詳細情報を確認する

(i)ご注意

  • 防振材の種類と特長についてはこちらご確認ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定22件の候補があります。

Loading...

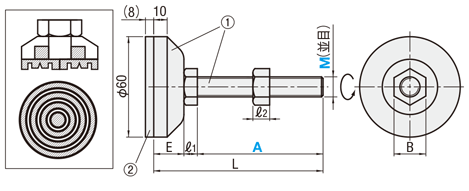

外形図・規格表


FJFNV　
FJFNVC（非移行性ラバータイプ）

ラバー部詳細

Type①本体②ラバ−部
[ M ]材質[ S ]表面処理[ M ]材質[ H ]硬度
FJFNV台座：S35C、ねじ部・ナット：SS400相当三価クロメ−トクロロプレンゴムショアA70(M10・12)
ショアA90(M16)
FJFNVC非移行性クロロプレンゴム(グレー)


規格表

型式
FJFNV16 −75
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式Lℓ1ℓ2EB垂直荷重範囲
(kN)		質量
(g)		￥基準単価
TypeM－AFJFNVFJFNVC
FJFNV
FJFNVC		10－751007818172.0〜7.03221,0291,302
10－1001253331,0501,334
12－7510181019w3.0〜10.03421,1971,344
12－1001263601,2081,386
12－1251513791,2291,397
12－1501763951,2391,428
16－751031013243.5〜12.04381,3441,470
16－1001284491,3761,502
16－1301585081,3971,533
16－1501785361,4281,554
16－1802085741,4601,596


仕様

■防振効果
本製品の防振効果（振動伝達率）は支持荷重と対象物の周波数（固有振動数）が大きく関係します。
下記のグラフは本品一個あたりの支持している対象物の周波数から、期待できる防振効果を算出したものです。
■選定方法
①本製品1個あたりの支持荷重を計算します。

例） 荷重2000kgの対象物を4点で支持した場合　2000÷4＝500（kgf）

②防振対象物の周波数を調べます。周波数＝1秒間の振動数

例） 7200rpmのモーターの場合　7200（rpm）÷60（s）＝120（Hz）

①と②で求めた値をグラフに記入すると、使用できるねじ径（M）とその時の振動伝達率がわかります。

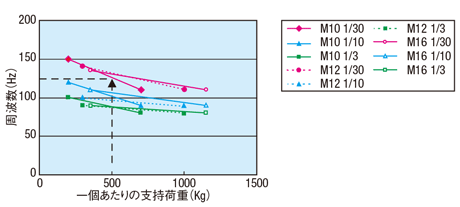

防振効果グラフ（参考）

呼び　Tr（振動伝達率）

例：支持荷重500kgfでFJFNV10を選定すると周波数125Hzの振動伝達率を1/30以下に低減します。

型番リスト

表示件数:
  1. 1
型番
ねじの呼び M
許容荷重(kN)
ねじの長さ L1(mm)
接地面材質(詳細)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
10
2.0〜7.0
75
クロロプレンゴム
10

1個

1,132円( 1,245円 )

在庫品1日目

当日出荷可能

10
2.0〜7.0
100
クロロプレンゴム
10

1個

1,155円( 1,271円 )

在庫品1日目

当日出荷可能

12
3.0〜10.0
75
クロロプレンゴム
10

1個

1,317円( 1,449円 )

在庫品1日目

当日出荷可能

12
3.0〜10.0
100
クロロプレンゴム
10

1個

1,329円( 1,462円 )

在庫品1日目

当日出荷可能

12
3.0〜10.0
125
クロロプレンゴム
10

1個

1,352円( 1,487円 )

在庫品1日目

当日出荷可能

12
3.0〜10.0
150
クロロプレンゴム
10

1個

1,363円( 1,499円 )

在庫品1日目

当日出荷可能

16
3.5〜12.0
75
クロロプレンゴム
10

1個

1,478円( 1,626円 )

在庫品1日目

当日出荷可能

16
3.5〜12.0
100
クロロプレンゴム
10

1個

1,514円( 1,665円 )

在庫品1日目

当日出荷可能

16
3.5〜12.0
130
クロロプレンゴム
10

1個

1,537円( 1,691円 )

在庫品1日目

当日出荷可能

16
3.5〜12.0
150
クロロプレンゴム
10

1個

1,571円( 1,728円 )

在庫品1日目

当日出荷可能

16
3.5〜12.0
180
クロロプレンゴム
10

1個

1,606円( 1,767円 )

在庫品1日目

当日出荷可能

10
2.0〜7.0
75
非移行性クロロプレンゴム
10

1個

1,432円( 1,575円 )

在庫品1日目

当日出荷可能

10
2.0〜7.0
100
非移行性クロロプレンゴム
10

1個

1,467円( 1,614円 )

在庫品1日目

当日出荷可能

12
3.0〜10.0
75
非移行性クロロプレンゴム
10

1個

1,478円( 1,626円 )

在庫品1日目

当日出荷可能

12
3.0〜10.0
100
非移行性クロロプレンゴム
10

1個

1,525円( 1,678円 )

在庫品1日目

当日出荷可能

12
3.0〜10.0
125
非移行性クロロプレンゴム
10

1個

1,537円( 1,691円 )

在庫品1日目

当日出荷可能

12
3.0〜10.0
150
非移行性クロロプレンゴム
10

1個

1,571円( 1,728円 )

在庫品1日目

当日出荷可能

16
3.5〜12.0
75
非移行性クロロプレンゴム
10

1個

1,617円( 1,779円 )

在庫品1日目

当日出荷可能

16
3.5〜12.0
100
非移行性クロロプレンゴム
10

1個

1,652円( 1,817円 )

在庫品1日目

当日出荷可能

16
3.5〜12.0
130
非移行性クロロプレンゴム
10

1個

1,686円( 1,855円 )

在庫品1日目

当日出荷可能

16
3.5〜12.0
150
非移行性クロロプレンゴム
10

1個

1,709円( 1,880円 )

在庫品1日目

当日出荷可能

16
3.5〜12.0
180
非移行性クロロプレンゴム
10

1個

1,756円( 1,932円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

従来のゴムパッドでは床面への振動が気になるお客様へ、底面全面ラバー付きタイプをご用意いたしました。

(i)ご注意

  • 防振材の種類と特長についてはこちらご確認ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格


■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数 量1〜1920〜3435〜4950〜100101～
値引率基準単価5％10％18％お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
