プッシュタイプクランプレバー

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.2-1193

数量スライド割引
当日出荷可能

評価 4.7平均満足度4.7 この商品のレビューをみる（11件）

通常価格(税別): 761円～ 2,234円

税込価格: 837円～ 2,457円

親指でねじ頭を押さえ、セレーション解除を簡単に行える、プッシュタイプのクランプ...

詳細情報を確認する

クランプ機構：

ねじ機構
レバー形状：

L字形
クランプ方向：

軸方向
レバー操作方向：

左右(回転)
レバー機構：

セレーション
セレーション解除方式：

プッシュボタン
クランプ部付加機能：

なし
種類：

クランプ機能付きレバー

(i)ご注意

ハンドル・グリップ・レバー・ノブの種類と特長についてはこちらご確認ください。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定133件の候補があります。

My部品表保存

数量：
価格を確認

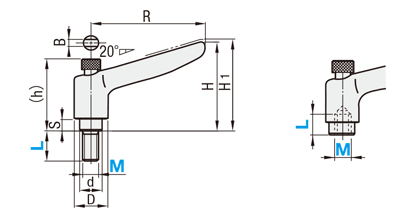

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

おねじタイプ
CLDMP
CLMSP
SCLMSP（オールステンレス）

めねじタイプ
CLDFP

Type		レバー		ねじ		ばね
おねじ	めねじ	[ M ]材質	[ S ]表面処理	[ M ]材質	[ S ]表面処理	[ M ]材質
CLDMP	CLDFP	亜鉛ダイカスト	静電塗装	S45C	四三酸化鉄皮膜	SUS304−WPB
CLMSP	−			SUS303	−
SCLMSP		SCS13(ステンレス鋳鋼)	バフ研磨	SUS303

規格表

型式	−	L	−	レバー色
CLDMP5 CLDFP4	− −	12 7	− −	B M

M (並目)	R	H	H₁	(h)	S	D	d	セレーション歯数	B	最大荷重　Fmax.(N)		最大締付力　Pmax.(kN)		参考質量(g)
										SUS303	S45C	SUS303	S45C	おねじタイプ
4	45	33	35.5	30	4	13	10	16	1.3	48	80	1.8	3.0	40
5										65	108	2.9	4.8	40
6										110	184	4.1	6.8	41
8	63	44	49	40	5.5	17.5	14	20	1.3	189	316	7.5	12.5	70

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		L 選択						レバー色 CLDMP・CLMSP のみ選択	￥基準単価
Type	M	L 選択						レバー色 CLDMP・CLMSP のみ選択	SCLMSP	CLDMP	CLMSP
おねじタイプ SCLMSP CLDMP CLMSP	4		16	20	25			B(黒) M(オレンジ) S(シルバーグレー)	1,880	662	1,040
	5	12	16	20	25	32			1,880	662	1,040
	6	12	16	20	25	32			1,943	662	1,040
	＊8		16	20	25	32	40		−	788	1,491

[ NG ]＊SCLMSPのM8は適用不可
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		L	レバー色	￥基準単価
Type	M			CLDFP
めねじタイプ CLDFP	4	7	B(黒) M(オレンジ) S(シルバーグレー)	662
	5			662
	6			662
	8			777

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数　量	1〜9	10〜14	15〜19	20〜50	51～
値引率	基準単価	5％	10％	18％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

使用方法

ねじ部上部に突起がありセレーションの解除を容易に行うことができます。
