安全樹脂クランプレバー おねじタイプ
- 数量スライド割引
- 当日出荷可能
- 通常価格(税別)
- 604円
- 税込価格
- 664円
通常位置でレバーはフリー状態のため、誤ってレバーを回してもクランプが緩みません...
(i)ご注意
- ハンドル・グリップ・レバー・ノブの種類と特長についてはこちらご確認ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図・規格表
おねじタイプ
CLNPA
＊この六角穴は製品加工時の穴で取付け時に使用する穴ではありません。
| Type | レバー | ねじ | ばね | |
| [ M ]材質 | [ M ]材質 | [ S ]表面処理 | [ M ]材質 | |
| CLNPA | ナイロン6(ツヤ消し黒) | SUM22L | 四三酸化鉄皮膜 | SUS304−WPB |
規格表
| 型式 | − | L |
| CLNPA4 | − | 12 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L 選択 | セレーション 歯数 | 最大荷重 Fmax.(N) | 最大締付力 Pmax.(kN) | 参考質量(g) | ￥基準単価 | |||||
| Type | M | ||||||||||
| おねじタイプ CLNPA | 4 | 12 | 20 | 16 | 21 | 1.7 | 18 | 525 | |||
| 5 | 12 | 16 | 20 | 25 | 32 | 42 | 2.7 | 525 | |||
| 6 | 12 | 16 | 20 | 25 | 32 | 70 | 3.8 | 20 | 525 | ||
使用例
通常位置でレバーはフリー状態のため
①作業者がレバーにあたっても怪我をしません。
②誤ってレバーを回してもねじは緩みません。

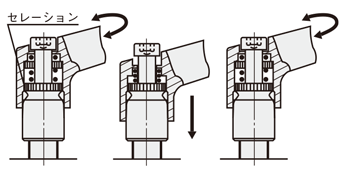

使用方法
①レバーのみが
フリー状態なので
任意の位置に
回してください。
②レバーを下げると
セレーションが噛み合い、
ロックします。
③レバーを離すとスプリングの力でレバーが戻り、
再度セレーションの噛み合いが外れ、
ロックが解除します。
■荷重方向
型番リスト
- 表示件数:
| 型番 |
環境対応 |
取付部 サイズ |
最大締付力(N) |
取付部 長さ(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
RoHS対応（10物質）
|
M4
|
1700
|
12
| 10 | 1個 | 604円(
664円
) | 在庫品1日目 当日出荷可能 | |
RoHS対応（10物質）
|
M4
|
1700
|
20
| 10 | 1個 | 604円(
664円
) | 在庫品1日目 当日出荷可能 | |
RoHS対応（10物質）
|
M5
|
2700
|
12
| 10 | 1個 | 604円(
664円
) | 在庫品1日目 当日出荷可能 | |
RoHS対応（10物質）
|
M5
|
2700
|
16
| 10 | 1個 | 604円(
664円
) | 在庫品1日目 当日出荷可能 | |
RoHS対応（10物質）
|
M5
|
2700
|
20
| 10 | 1個 | 604円(
664円
) | 在庫品1日目 当日出荷可能 | |
RoHS対応（10物質）
|
M5
|
2700
|
25
| 10 | 1個 | 604円(
664円
) | 在庫品1日目 当日出荷可能 | |
RoHS対応（10物質）
|
M5
|
2700
|
32
| 10 | 1個 | 604円(
664円
) | 在庫品1日目 当日出荷可能 | |
RoHS対応（10物質）
|
M6
|
3800
|
12
| 10 | 1個 | 604円(
664円
) | 在庫品1日目 当日出荷可能 | |
RoHS対応（10物質）
|
M6
|
3800
|
16
| 10 | 1個 | 604円(
664円
) | 在庫品1日目 当日出荷可能 | |
RoHS対応（10物質）
|
M6
|
3800
|
20
| 10 | 1個 | 604円(
664円
) | 在庫品1日目 当日出荷可能 | |
RoHS対応（10物質）
|
M6
|
3800
|
25
| 10 | 1個 | 604円(
664円
) | 在庫品1日目 当日出荷可能 | |
RoHS対応（10物質）
|
M6
|
3800
|
32
| 10 | 1個 | 604円(
664円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
通常位置でレバーはフリー状態のため、誤ってレバーを回してもクランプが緩みません。
(i)ご注意
- ハンドル・グリップ・レバー・ノブの種類と特長についてはこちらご確認ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
