角度付レバー

角度付レバー

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 角度付レバー
  • 角度付レバー
  • 一部当日出荷可能
評価 3.5平均満足度3.5 この商品のレビューをみる（4件）
通常価格(税別)
 -
税込価格
 -

角度付レバーで、グリップタイプ・握り玉タイプのご用意です。レバー部分は、指定し...

詳細情報を確認する

(i)ご注意

  • ハンドル・グリップ・レバー・ノブの種類と特長についてはこちらご確認ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

位置違い圧入治具

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定20件の候補があります。

Loading...

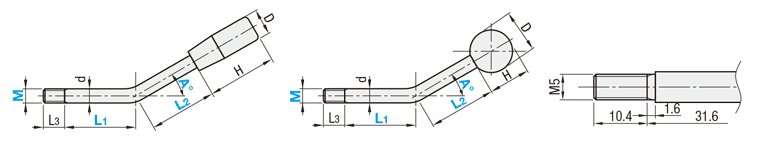

外形図・規格表



グリップタイプ
LAGN
LAGNS

にぎり玉タイプ
LAG
LAGS

M5の場合


[ ! ]レバー位置決めには、ナット締めを行ってください。
[ ! ]グリップ部は、接着材を使用しているため、取り外しできません。
Typeグリップレバー
グリップタイプにぎり玉タイプ[ M ]材質[ S ]表面処理[ M ]材質[ S ]表面処理
LAGNLAGフェノ−ル樹脂(黒)S45Cカチオン塗装(黒)
LAGNSLAGSSUS304−


規格表

型式−L1−L2−A°
LAGN5−30−60−30
LAGS10−80−100−90
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式L1L2A°選択
(公差±2°)		L3dDH￥基準単価
TypeM(並目)LAGN・LAGNSLAG・LAGSLAGN・LAGNSLAG・LAGSLAGNLAGNSLAGLAGS
グリップタイプ
LAGN
LAGNS
にぎり玉タイプ
LAG
LAGS		5306030126172540241,3861,5961,3441,554
61,3861,5961,3441,554
830〜100
指定10mm単位		60〜100
指定10mm単位		304560901581,6381,8901,5231,733
102010213050291,7752,0271,6171,901
122512253565341,8902,1951,7852,090

型番リスト

表示件数:
  1. 1
型番
取付部材質
取付部表面処理
ねじの呼び (M)
グリップ太さ(mm)
グリップ長さ(mm)
L1部長さ(mm)
L2部長さ(mm)
レバー角度　A°(deg)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
[スチール] S45C
[塗装] カチオン塗装
M5
25
24
30
60
30
10

1個

1,546円( 1,701円 )

在庫品1日目

当日出荷可能

[スチール] S45C
[塗装] カチオン塗装
M6
25
24
30
60
30
10

1個

1,546円( 1,701円 )

在庫品1日目

当日出荷可能

[スチール] S45C
[塗装] カチオン塗装
M8
25
24
30 ～ 100
60 ～ 100
30 ～ 90
10

1個

-( - )

21日目

[スチール] S45C
[塗装] カチオン塗装
M10
30
29
30 ～ 100
60 ～ 100
30 ～ 90
10

1個

-( - )

3日目

[スチール] S45C
[塗装] カチオン塗装
M12
35
34
30 ～ 100
60 ～ 100
30 ～ 90
10

1個

-( - )

5日目

[スチール] S45C
[塗装] カチオン塗装
M5
17
40
30
60
30
10

1個

1,594円( 1,753円 )

在庫品1日目

当日出荷可能

[スチール] S45C
[塗装] カチオン塗装
M6
17
40
30
60
30
10

1個

1,594円( 1,753円 )

在庫品1日目

当日出荷可能

[スチール] S45C
[塗装] カチオン塗装
M8
17
40
30 ～ 100
60 ～ 100
30 ～ 90
10

1個

-( - )

21日目

[スチール] S45C
[塗装] カチオン塗装
M10
21
50
30 ～ 100
60 ～ 100
30 ～ 90
10

1個

-( - )

3日目

[スチール] S45C
[塗装] カチオン塗装
M12
25
65
30 ～ 100
60 ～ 100
30 ～ 90
10

1個

-( - )

5日目

[ステンレス] SUS304
なし
M5
17
40
30
60
30
10

1個

1,835円( 2,019円 )

在庫品1日目

当日出荷可能

[ステンレス] SUS304
なし
M6
17
40
30
60
30
10

1個

1,835円( 2,019円 )

在庫品1日目

当日出荷可能

[ステンレス] SUS304
なし
M8
17
40
30 ～ 100
60 ～ 100
30 ～ 90
10

1個

-( - )

3日目

[ステンレス] SUS304
なし
M10
21
50
30 ～ 100
60 ～ 100
30 ～ 90
10

1個

-( - )

3日目

[ステンレス] SUS304
なし
M12
25
65
30 ～ 100
60 ～ 100
30 ～ 90
10

1個

-( - )

3日目

[ステンレス] SUS304
なし
M5
25
24
30
60
30
10

1個

1,787円( 1,966円 )

在庫品1日目

当日出荷可能

[ステンレス] SUS304
なし
M6
25
24
30
60
30
10

1個

1,787円( 1,966円 )

在庫品1日目

当日出荷可能

[ステンレス] SUS304
なし
M8
25
24
30 ～ 100
60 ～ 100
30 ～ 90
10

1個

-( - )

3日目

[ステンレス] SUS304
なし
M10
30
29
30 ～ 100
60 ～ 100
30 ～ 90
10

1個

-( - )

3日目

[ステンレス] SUS304
なし
M12
35
34
30 ～ 100
60 ～ 100
30 ～ 90
10

1個

-( - )

5日目

  1. 1

Loading...

詳細情報

基本情報

角度付レバーで、グリップタイプ・握り玉タイプのご用意です。レバー部分は、指定した範囲内での長さ指定・角度の選択が可能です。

(i)ご注意

  • ハンドル・グリップ・レバー・ノブの種類と特長についてはこちらご確認ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格


■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数　量1〜910〜1415〜1920〜5051～
値引率基準単価5％10％18％お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

●M5・M6
在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
●M8～M10
 3 日目出荷
●M12
 5 日目出荷
出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
