丸棒取手　おねじタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.2-1243

当日出荷可能

評価 4.6平均満足度4.6 この商品のレビューをみる（9件）

通常価格(税別): 277円～ 1,022円

税込価格: 305円～ 1,124円

【特長】汎用的な丸棒取手のおねじタイプです。

詳細情報を確認する

環境対応：

RoHS対応（10物質）
本体種類：

標準形
面付形種類：

U字形
形状：

ストレート
取付方法：

おねじ
高さ(mm)：

35.1～40
全高(mm)：

37
グリップ断面形状：

丸形
グリップ太さ(mm)：

10～10.9
グリップ太さ(mm)：

10
許容荷重(N)：

2500
材質証明書：

対象

(i)ご注意

タイプ：UWANMについて旧材質：SUM24Lから新材質：SUM23へ切替中です。在庫なくなり次第新材質に切り替わります。
人の手で使用することを想定した商品となり、記載の数値はその他の使用方法での耐荷重を保証するものではありません。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定16件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

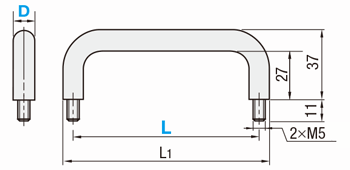

外形図・規格表

[ ! ] 取付ねじM5は並目です。

Type	[ M ]材質	[ S ]表面処理
UWANM	一般構造用鋼（SUM24L/SUM23)	クロムメッキ
UWANSM	SUS304	バフ研磨

タイプ：UWANMについて旧材質：SUM24Lから新材質：SUM23へ切替中です。
在庫なくなり次第新材質に切り替わります。　　　　

規格表

型式	−	L
UWANM10	−	100

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		L	L₁	許容荷重 (N)	質量 (g)	￥基準単価
Type	D	L	L₁	許容荷重 (N)	質量 (g)	UWANM	UWANSM
UWANM(スチ−ル) UWANSM(ステンレス)	10	80	90	2500	76	252	261
		100	110		88	326	339
		110	120		94	431	433
		120	130		100	441	449
		125	135		103	525	530
		160	170		125	672	677
		200	210		150	725	732
		250	260		180	924	929

使用例

製品仕様

■表面処理詳細

名称	層厚さ（μm）	処理できる材質	使用例	目的・特長	備考	Type
名称	層厚さ（μm）	処理できる材質	使用例	目的・特長	備考	Type
クロムメッキ	-	鉄鋼銅黄銅	-	光沢ある外観耐食性良好クロムメッキ同士の摺動は焼付きやすい	必要に応じ、ニッケルの下地メッキをする深い凹みは不可	UWANM
バフ研磨	-	-	-	-	-	UWANSM

その他の表面処理についてはこちら

注意事項

許容荷重は垂直に引っ張る方向の荷重になり実測値となります。

※参考値になるため目安としてご活用ください。

締め付けトルクは設定していません。
部品精度（直角度）については設定していません。

型番リスト

表示件数:

型番	特性・用途	材質	取付ピッチ(mm)	ピッチ寸法（L）(mm)	詳細材質	表面処理	材質証明書：材質	材質証明書：表面処理	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

UWANM10-80

1個

277円( 305円 )

在庫品1日目

当日出荷可能

UWANM10-100

1個

359円( 395円 )

在庫品1日目

当日出荷可能

UWANM10-110

1個

474円( 521円 )

在庫品1日目

当日出荷可能

UWANM10-120

1個

485円( 534円 )

在庫品1日目

当日出荷可能

UWANM10-125

1個

578円( 636円 )

在庫品1日目

当日出荷可能

UWANM10-160

1個

739円( 813円 )

在庫品1日目

当日出荷可能

UWANM10-200

1個

798円( 878円 )

在庫品1日目

当日出荷可能

UWANM10-250

1個

1,016円( 1,118円 )

在庫品1日目

当日出荷可能

UWANSM10-80

1個

287円( 316円 )

在庫品1日目

当日出荷可能

UWANSM10-100

1個

373円( 410円 )

在庫品1日目

当日出荷可能

UWANSM10-110

1個

476円( 524円 )

在庫品1日目

当日出荷可能

UWANSM10-120

1個

494円( 543円 )

在庫品1日目

当日出荷可能

UWANSM10-125

1個

583円( 641円 )

在庫品1日目

当日出荷可能

UWANSM10-160

1個

745円( 820円 )

在庫品1日目

当日出荷可能

UWANSM10-200

1個

805円( 886円 )

在庫品1日目

当日出荷可能

UWANSM10-250

1個

1,022円( 1,124円 )

在庫品1日目

当日出荷可能

基本情報

【特長】汎用的な丸棒取手のおねじタイプです。

(i)ご注意

タイプ：UWANMについて旧材質：SUM24Lから新材質：SUM23へ切替中です。在庫なくなり次第新材質に切り替わります。
人の手で使用することを想定した商品となり、記載の数値はその他の使用方法での耐荷重を保証するものではありません。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応			個別対応
数量区分	小口			大口
数量	1～9	10～14	15～50	51～
値引率	基準単価	5％	10％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
出荷日については、こちらをご覧ください。

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品丸棒取手　おねじタイプ	【クリーン洗浄品】丸棒取手　おねじタイプ	【エコノミーシリーズ】 RoHS対応取手溶接タイプ	【クリーン洗浄品】アングル取手　丸棒グリップタイプ	【クリーン洗浄品】外付丸棒グリップタイプ取手	丸棒取手　台座プレート付タイプ	【クリーン洗浄品】プレート付丸棒取手	角棒取手	カラー丸棒（小）	角棒取手　Ｌ寸指定タイプ	ステンレス鋼製丸棒取手 H-75-BL-100	ゴム取手	アングル取手　アルミタイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ハイロジック	ミスミ	スガツネ工業	ミスミ	ミスミ
通常価格	277円～	790円～	230円～	2,880円～	2,520円～	693円～	2,120円～	508円～	191円	-	2,206円	567円～	832円
通常出荷日	在庫品1日目当日出荷可能	3日目	在庫品1日目当日出荷可能	3日目	3日目	在庫品1日目当日出荷可能	3日目～	在庫品1日目当日出荷可能	2日目	8日目	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	-	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	-	RoHS対応（10物質）	-	RoHS非対応	RoHS対応（10物質）
本体種類	標準形	標準形	標準形	標準形	標準形	標準形	標準形	標準形	標準形	標準形	標準形	標準形	標準形
面付形種類	U字形	U字形	U字形	U字形	U字形	U字形	U字形	U字形	U字形	U字形	U字形	U字形	U字形
形状	ストレート	ストレート	ストレート	アングル	ストレート	ストレート	ストレート	ストレート	ストレート	ストレート	アングル	ストレート	アングル
取付方法	おねじ	おねじ	その他	外止め	-	外止め	外止め	めねじ	めねじ	めねじ	おねじ	めねじ	外止め
