折りたたみ式取手

折りたたみ式取手

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 折りたたみ式取手
  • 折りたたみ式取手
  • 納期短縮
  • 一部当日出荷可能
評価 4.5平均満足度4.5 この商品のレビューをみる（2件）
通常価格(税別)
3,339円 ～ 3,788円
税込価格
3,673円 ～ 4,167円

【特長】使用しない時は折りたたんで邪魔にならない取手です。

詳細情報を確認する

(i)ご注意

  • 人の手で使用することを想定した商品となり、記載の数値はその他の使用方法での耐荷重を保証するものではありません。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

ローラコンベヤ付台車

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定3件の候補があります。

Loading...

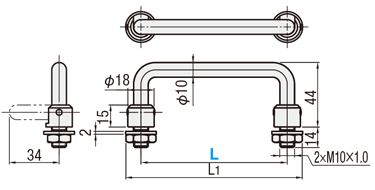

外形図・規格表


UWAFN

[ ! ]取付ねじM10は細目です。
[ M ]材質[ S ]表面処理[ A ]付属品
SUM22Lクロムメッキワッシャ(SUS304)2コ
ナット(SUS304)　2コ


規格表

型式
UWAFN100
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式L1許容荷重
(N)		質量
(g)		￥基準
単価
TypeL
UWAFN1001185001333,035
1201381563,129
1801982253,444


使用例

製品仕様

■表面処理詳細

名称層厚さ
（μm）		処理できる材質使用例目的・特長備考
クロムメッキ-鉄鋼
銅
黄銅		-光沢ある外観
耐食性良好
クロムメッキ同士の摺動は焼付きやすい		必要に応じ、ニッケルの下地メッキをする
深い凹みは不可

その他の表面処理については こちら

関連部品

 ねじ取手用座金ナット
カテゴリページねじ・ボルト
カテゴリ		取手
カテゴリ		ナット
カテゴリ
代表商品ばね座金・平座金組込
六角穴付ボルト		取手用座金ナット-単品販売-
画像

折りたたみ式取手 関連画像1_関連部品

折りたたみ式取手 関連画像2_関連部品

折りたたみ式取手 関連画像3_関連部品

関連商品

商品名折りたたみ式取手アングル取手
鋳物オフセットタイプ		アングル取手
小径タイプ		アングル取手
アルミタイプ		アングル取手
丸棒グリップタイプ 		丸棒取手
寸法固定タイプ
写真

折りたたみ式取手 関連画像1_関連商品

折りたたみ式取手 関連画像2_関連商品

折りたたみ式取手 関連画像3_関連商品

折りたたみ式取手 関連画像4_関連商品

折りたたみ式取手 関連画像5_関連商品

折りたたみ式取手 関連画像6_関連商品

U字形種類折りたたみ式取手アングル取手アングル取手アングル取手アングル取手丸棒取手
取付方法おねじ外止めめねじ外止め外止めめねじ

取手全商品リストは こちら
