ステンレス埋め込み取手 おねじ/めねじ取付タイプ
- 当日出荷可能
- 通常価格(税別)
- 774円 ～ 1,016円
- 税込価格
- 851円 ～ 1,118円
【特長】ステンレス製の埋め込み取手です。取り付け面から5mmと薄く収まります。...
(i)ご注意

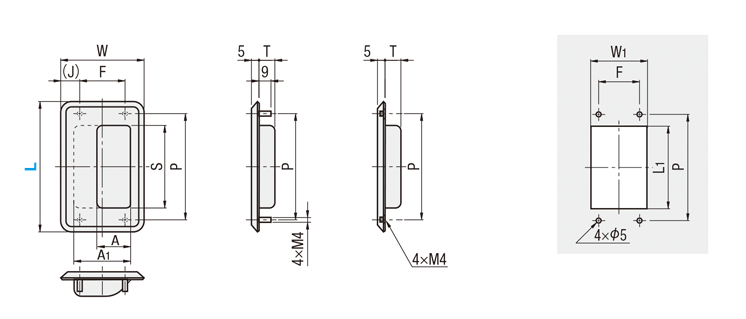

外形図・規格表
おねじタイプ
めねじタイプ
パネル取付穴寸法
[ ! ]取付ねじM4は並目です。
[ ! ]寸法Sは正面図のつかみ側の寸法のため、側面図の取付部の寸法とは異なります。
| [ M ]材質 | 仕上 |
| SUS304 | ヘア−ライン |
規格表
| 型式 | − | 取付タイプ |
| UWUAN94 | − | B |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 取付タイプ | W | P | F | S | A | A1 | T | (J) | L1 | W1 | 質量 (g) | ￥基準単価 | |
| Type | L | |||||||||||||
| UWUAN | 94 | B(おねじタイプ) N(めねじタイプ) | 60 | 76 | 32 | 61 | 25 | 43 | 12 | 14.5 | 63 | 45 | 80 | 704 |
| 109.5 | 64 | 88 | 38 | 67.5 | 25 | 40 | 14.5 | 13 | 73 | 42 | 100 | 725 | ||
| 138 | 88 | 110 | 65 | 96 | 35 | 62 | 21 | 11.5 | 99 | 64 | 170 | 924 | ||
関連部品
| ねじ | ナット | |
|---|---|---|
| カテゴリページ | ねじ・ボルト カテゴリ | ナット カテゴリ |
| 代表商品 | 六角穴付ボルト－ステンレス | ナット-単品販売- |
| 画像 |
|
|
関連商品
| 商品名 | ステンレス埋め込み取手 | 埋め込み取手 樹脂タイプ | 埋め込み取手 ステンレスタイプ | アングル取手 標準タイプ | 丸棒取手 寸法固定タイプ |
|---|---|---|---|---|---|
| 写真 |
|
|
|
|
|
| 本体種類 | 埋め込み取手 | 埋め込み取手 | 埋め込み取手 | アングル取手 | 丸棒取手 |
| 取付方法 | - | - | おねじ | めねじ | めねじ |
取手全商品リストは こちら
注意事項
推奨締付トルク：1.5N・m
型番リスト
- 表示件数:
| 型番 |
特性・用途 |
取付方法 |
長手寸法 L1(mm) |
短手寸法 (W)(mm) |
取付必要深さ(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性
|
おねじ
|
94
|
60
|
12
| 10 | 1個 | 774円(
851円
) | 在庫品1日目 当日出荷可能 | |
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性
|
めねじ
|
94
|
60
|
12
| 10 | 1個 | 774円(
851円
) | 在庫品1日目 当日出荷可能 | |
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性
|
おねじ
|
109.5
|
64
|
14.5
| 10 | 1個 | 798円(
878円
) | 在庫品1日目 当日出荷可能 | |
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性
|
めねじ
|
109.5
|
64
|
14.5
| 10 | 1個 | 798円(
878円
) | 在庫品1日目 当日出荷可能 | |
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性 / SEMI規格（S8-0218 2018）準拠
|
おねじ
|
138
|
88
|
21
| 10 | 1個 | 1,016円(
1,118円
) | 在庫品1日目 当日出荷可能 | |
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性 / SEMI規格（S8-0218 2018）準拠
|
めねじ
|
138
|
88
|
21
| 10 | 1個 | 1,016円(
1,118円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
【特長】ステンレス製の埋め込み取手です。取り付け面から5mmと薄く収まります。おねじタイプ・めねじタイプの2種類をご用意しています。
納期・価格
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
ステンレス埋め込み取手 おねじ/めねじ取付タイプのレビュー
L1はカタログよりも広く設定したほうがいいです。
ミスミからのコメント
ご迷惑をお掛けし大変申し訳ございませんでした。実際は取付寸法L1＞製品寸法SとなっておりますのでCADを修正いたします。
寸法Sはつかみ側なので関係ないです。
ミスミからのコメント
この度はご迷惑をおかけし申し訳ございません。
今回お客様が使用されたCADデータは、過去にダウンロードした古いデータであることが判明いたしました。
現行のCADデータには、正しくL１寸法が埋め込まれた部分より大きく設定されておりますので、お手数ですがご確認をお願いいたします。
干渉することなくあけることができ
より広く作業がしやすくなりました。
