ミスミ

楕円取手　外付タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.2-1236

一部当日出荷可能

評価 4.3平均満足度4.3 この商品のレビューをみる（32件）

通常価格(税別): -

税込価格: -

【特長】楕円形状で握り易い取手です。

詳細情報を確認する

環境対応：

RoHS対応（10物質）
本体種類：

面付形
面付形種類：

U字形
U字形種類：

アルミ取手
付加機能：

なし
取付方法：

外止め
グリップ太さ(mm)：

26
材質証明書：

対象

(i)ご注意

精密洗浄・電解研磨を行ったアルミ取手　楕円を新発売いたしました。
人の手で使用することを想定した商品となり、記載の数値はその他の使用方法での耐荷重を保証するものではありません。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定29件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

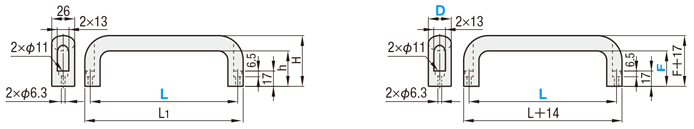

外形図・規格表

●L寸固定

●L・Ｆ寸指定

Type		[ M ]材質	[ S ]表面処理
L寸固定	L・F寸指定	[ M ]材質	[ S ]表面処理
UADL	UADLF	アルミ合金	バレル研磨
UADR	UADRF		焼付塗装(黒)
UADLA	−		バフ研磨
UADEL	−		アルマイト処理
UADS	UADSF	SUS304	サンドブラスト

規格表

型式	−	L	−	F
UADR UADLF26	−	116 100	−	40

[ ! ]L寸固定品は、"ー"ハイフンは不要です。

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		L₁	H	h	許容荷重 (N)	￥基準単価
Type	L	L₁	H	h	許容荷重 (N)	UADL	UADR	UADLA	UADEL	UADS
(L寸固定) UADL UADR UADLA UADEL UADS	100	114	47	30	1200	1,365	1,502	―	―	3,003
	116	130	53	36	1200	1,502	1,680	1,523	1,733	3,623
	132	146	55	38	800	1,596	1,775	1,628	1,838	3,728
	150	164	67	50	600	1,649	1,817	―	―	3,801
	164	178	57	40	600	1,701	1,869	1,764	2,205	3,927
	196	210	57	40	390	1,890	2,121	1,985	2,310	4,316

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		指定1mm単位		参考許容荷重 (N)	￥基準単価
Type	D	L	F	参考許容荷重 (N)	UADLF	UADRF	UADSF
(L・F寸指定) UADLF UADRF UADSF	26	100〜200	30〜50	390〜1200	5,177	7,434	12,275

製品仕様

■表面処理詳細

名称	層厚さ（μm）	処理できる材質	使用例	目的・特長	備考	Type
名称	層厚さ（μm）	処理できる材質	使用例	目的・特長	備考	L寸固定	L・F寸指定
アルマイト	5～10	アルミ合金	-	防食性、耐摩耗性電気伝導性がない	表面に堅い酸化皮膜を生成させ、酸化皮膜の細孔を利用して着色する着色アルマイトがある	UADEL	-
バフ研磨	-	-	-	-	-	UADLA	-
静電塗装（つや消し黒）	-	-	-	-	-	UADR	UADRF
バレル研磨	-	-	-	-	バレルを回転させて工作物を研磨する加工方法	UADL	UADLF
サンドブラスト	-	-	-	-	表面に砂などの研磨材を吹き付ける加工法	UADS	UADSF

その他の表面処理についてはこちら

注意事項

許容荷重は垂直に引っ張る方向の荷重になり実測値となります。

※参考値になるため目安としてご活用ください。

締め付けトルクは設定していません。
部品精度（直角度）については設定していません。

型番リスト

表示件数:

型番	特性・用途	許容荷重(N)	材質	詳細材質	表面処理	ピッチ寸法（L）(mm)	全高(mm)	F(mm)	材質証明書：材質	材質証明書：表面処理	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

UADEL116

1個

1,906円( 2,097円 )

在庫品1日目

当日出荷可能

UADEL132

1個

2,022円( 2,224円 )

在庫品1日目

当日出荷可能

UADEL164

1個

2,426円( 2,669円 )

在庫品1日目

当日出荷可能

UADEL196

1個

2,541円( 2,795円 )

在庫品1日目

当日出荷可能

UADL100

1個

1,502円( 1,652円 )

在庫品1日目

当日出荷可能

UADL116

1個

1,652円( 1,817円 )

在庫品1日目

当日出荷可能

UADL132

1個

1,756円( 1,932円 )

在庫品1日目

当日出荷可能

UADL150

1個

1,814円( 1,995円 )

在庫品1日目

当日出荷可能

UADL164

1個

1,871円( 2,058円 )

在庫品1日目

当日出荷可能

UADL196

1個

2,079円( 2,287円 )

在庫品1日目

当日出荷可能

UADLA116

1個

1,675円( 1,843円 )

在庫品1日目

当日出荷可能

UADLA132

1個

1,791円( 1,970円 )

在庫品1日目

当日出荷可能

UADLA164

1個

1,940円( 2,134円 )

在庫品1日目

当日出荷可能

UADLA196

1個

2,184円( 2,402円 )

在庫品1日目

当日出荷可能

UADLF26-[100-200/1]-[30-50/1]

1個

-( - )

8日目

UADR100

1個

1,652円( 1,817円 )

在庫品1日目

当日出荷可能

UADR116

1個

1,848円( 2,033円 )

在庫品1日目

当日出荷可能

UADR132

1個

1,953円( 2,148円 )

在庫品1日目

当日出荷可能

UADR150

1個

1,999円( 2,199円 )

在庫品1日目

当日出荷可能

UADR164

1個

2,056円( 2,262円 )

在庫品1日目

当日出荷可能

UADR196

1個

2,333円( 2,566円 )

在庫品1日目

当日出荷可能

UADRF26-[100-200/1]-[30-50/1]

1個

-( - )

8日目

UADS100

1個

3,303円( 3,633円 )

在庫品1日目

当日出荷可能

UADS116

1個

3,985円( 4,384円 )

在庫品1日目

当日出荷可能

UADS132

1個

4,101円( 4,511円 )

在庫品1日目

当日出荷可能

UADS150

1個

4,181円( 4,599円 )

在庫品1日目

当日出荷可能

UADS164

1個

4,320円( 4,752円 )

在庫品1日目

当日出荷可能

UADS196

1個

4,748円( 5,223円 )

在庫品1日目

当日出荷可能

UADSF26-[100-200/1]-[30-50/1]

1個

-( - )

30日目

基本情報

【特長】楕円形状で握り易い取手です。

(i)ご注意

精密洗浄・電解研磨を行ったアルミ取手　楕円を新発売いたしました。
人の手で使用することを想定した商品となり、記載の数値はその他の使用方法での耐荷重を保証するものではありません。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応			個別対応
数量区分	小口			大口
数量	1〜9	10〜14	15〜50	51～
値引率	基準単価	5％	10％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

●取手L寸固定タイプ

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

●取手L・Ｆ寸指定タイプ

日目出荷

出荷日については、こちらをご覧ください。

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品楕円取手　外付タイプ	楕円取手	【クリーン洗浄品】ステンレス取手　楕円	【クリーン洗浄品】楕円取手	ステンレス楕円取手 SUS303	楕円取手（A-1042-F・ステンレス製）	アングル取手　アルミタイプ	アルミ角形取手	アルミ取手 UCF	アルミ取っ手 ULF	アルミ取っ手 UJF	アルミ取っ手 UAP	UDF アルミ取っ手
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	タキゲン製造	ミスミ	ハイロジック	鍋屋バイテック	鍋屋バイテック	鍋屋バイテック	鍋屋バイテック	鍋屋バイテック
通常価格	-	624円～	-	1,830円～	1,940円～	1,658円～	832円	739円～	3,867円～	1,483円～	1,069円～	2,609円	10,168円
通常出荷日	在庫品1日目～当日出荷可能	在庫品1日目当日出荷可能	3日目～	3日目	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	2日目	在庫品1日目～当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目当日出荷可能	4日目
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	-	RoHS対応（10物質）	-	-	-	-	-	-
本体種類	面付形	面付形	面付形	面付形	面付形	面付形	面付形	面付形	面付形	面付形	面付形	面付形	面付形
面付形種類	U字形	U字形	U字形	U字形	U字形	U字型	U字形	U字形	U字形	U字形	U字形	U字形	U字形
U字形種類	アルミ取手	楕円タイプ	アルミ取手	楕円タイプ	ストレート	ストレート	アングル取手	ストレート	ストレート	変形	ストレート	ストレート	変形
付加機能	なし	なし	なし	なし	なし	なし	なし	なし	なし	なし	なし	なし	なし

back next

楕円取手　外付タイプのレビュー

評価 4.3 平均満足度：4.3 32件のレビュー

星５

44%
星４

50%
星３

6%
星２

0%
星１

0%

レビューを書く

装置引き出し用取手

評価 3.0満足度：3.02018/06/21

バレル研磨は汚いと評する人も。Ｌ100のアルミバフとアルマイトが無いのもマイナスポイント。全般に価格が安く肉厚があり握りやすい。

もっと読む閉じる

4人が参考にしています。

このレビューは参考になりましたか？参考になった Loading... ご意見ありがとうございました。処理中にエラーが発生しました。再度ボタンをクリックしてください。

冶具の取っ手

評価 4.0満足度：4.02019/01/28

軽くつかみやすい取っ手です。注文してすぐに届くのでいいですね。

もっと読む閉じる

1人が参考にしています。

治具取手

評価 5.0満足度：5.02018/07/25

樹脂の取手より高価にはなりますが、

重量がある物に対しては、こちらの方が安心して使用できました。
他の金属取手と違い、上から止める事が出来るのも利点だとおもいます。

もっと読む閉じる

1人が参考にしています。

重量のある冶具の持ち運びに

評価 5.0満足度：5.02018/06/01

大きさがあり手の大きな人が持ってもしっかり持てます。重量の重い冶具の持ち運び用に使いましたが、安心して持ち運べました。

もっと読む閉じる

1人が参考にしています。

アルミ板の取手に

評価 5.0満足度：5.02017/11/21

細すぎず太すぎず丁度良いサイズ。

上から止めれるので重量のあるものに取り付ける場合に便利。

もっと読む閉じる

1人が参考にしています。
