丸棒取手 L・H寸指定タイプ

丸棒取手 L・H寸指定タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

通常価格(税別)
 -
税込価格
 -

【特長】ピッチ・高さがご指定いただける丸棒取手です。

詳細情報を確認する

(i)ご注意

  • 人の手で使用することを想定した商品となり、記載の数値はその他の使用方法での耐荷重を保証するものではありません。
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定24件の候補があります。

Loading...

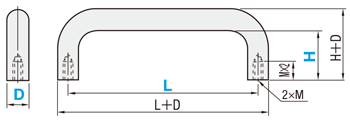

外形図・規格表

丸棒取手 L・H寸指定タイプ:関連画像
Type[ M ]材質[ S ]表面処理
UWAFSS400クロムメッキ
UWAFSSUS304バフ研磨
UWAFAアルミ合金バフ研磨
UWAFB焼付塗装(黒)

規格表

型式LH
UWAF1029040
型式指定1mm単位M
(並目)
参考許容荷重
(N)
TypeDLH
UWAF(スチ−ル)
UWAFS(ステンレス)
UWAFA(アルミ)
UWAFB(アルミ黒色)
68020027404500〜1000
7600〜1000
8803002750
9
1051700〜2500
12405082700〜3400
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式¥基準単価
L80199L200300
TypeD6D7D8D9D10D12D6D7D8D9D10D12
UWAF(スチ−ル)7777888198308519147777889879981,0191,082
UWAFS(ステンレス)8408618728829039668408611,3131,3341,3651,449
UWAFA(アルミ)9779981,0291,0501,0821,1669779981,5021,5231,5651,659
UWAFB(アルミ黒色)9981,0191,0401,0501,0921,1769981,0191,5231,5541,5861,680

製品仕様

■表面処理詳細

名称層厚さ
(μm)
処理できる材質使用例目的・特長備考Type
クロムメッキ-鉄鋼

黄銅
-光沢ある外観
耐食性良好
クロムメッキ同士の摺動は焼付きやすい
必要に応じ、ニッケルの下地メッキをする
深い凹みは不可
UWAF
バフ研磨-----UWAFS、UWAFA
静電塗装
(つや消し黒)
-----UWAFB

その他の表面処理については こちら

関連部品

 ねじ取手用座金ナット
カテゴリページねじ・ボルト
カテゴリ
取手
カテゴリ
ナット
カテゴリ
代表商品ばね座金・平座金組込
六角穴付ボルト
取手用座金ナット-単品販売-
画像

丸棒取手 L・H寸指定タイプ 関連画像1_関連部品

丸棒取手 L・H寸指定タイプ 関連画像2_関連部品

丸棒取手 L・H寸指定タイプ 関連画像3_関連部品

関連商品

商品名丸棒取手
L・H寸指定タイプ
丸棒取手
寸法固定タイプ
丸棒取手
おねじタイプ
プレート付丸棒取手丸棒取手
座金付タイプ
アングル取手
標準タイプ
写真

丸棒取手 L・H寸指定タイプ 関連画像1_関連商品

丸棒取手 L・H寸指定タイプ 関連画像2_関連商品

丸棒取手 L・H寸指定タイプ 関連画像3_関連商品

丸棒取手 L・H寸指定タイプ 関連画像4_関連商品

丸棒取手 L・H寸指定タイプ 関連画像5_関連商品

丸棒取手 L・H寸指定タイプ 関連画像6_関連商品

U字形種類丸棒取手丸棒取手丸棒取手プレート付丸棒取手丸棒取手アングル取手
取付方法めねじめねじおねじ外止めめねじめねじ

取手全商品リストは こちら

注意事項

  • 許容荷重は垂直に引っ張る方向の荷重になり実測値となります。

※参考値になるため目安としてご活用ください。

  • 締め付けトルクは設定していません。
  • 部品精度(直角度)については設定していません。

型番リスト

型番
特性・用途
許容荷重(N)
材質
詳細材質
表面処理
ピッチ寸法(L)(mm)
グリップ太さ(mm)
H(mm)
材質証明書:材質
材質証明書:表面処理
RoHS
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
該当なし
1000
[スチール] SS400
SS400
クロムメッキ
80 ~ 200
6
27 ~ 40
SS400
クロムメッキ
10

1個

-( - )

8日目

該当なし
1000
[スチール] SS400
SS400
クロムメッキ
80 ~ 200
7
27 ~ 40
SS400
クロムメッキ
10

1個

-( - )

8日目

該当なし
1000
[スチール] SS400
SS400
クロムメッキ
80 ~ 300
8
27 ~ 50
SS400
クロムメッキ
10

1個

-( - )

8日目

該当なし
1000
[スチール] SS400
SS400
クロムメッキ
80 ~ 300
9
27 ~ 50
SS400
クロムメッキ
10

1個

-( - )

8日目

該当なし
2500
[スチール] SS400
SS400
クロムメッキ
80 ~ 300
10
27 ~ 50
SS400
クロムメッキ
10

1個

-( - )

8日目

該当なし
3400
[スチール] SS400
SS400
クロムメッキ
80 ~ 300
12
40 ~ 50
SS400
クロムメッキ
10

1個

-( - )

8日目

導電性・帯電防止 / 非磁性
1000
[アルミニウム] アルミ合金
アルミ合金
バフ研磨
80 ~ 200
6
27 ~ 40
アルミ合金
バフ研磨
10

1個

-( - )

8日目

導電性・帯電防止 / 非磁性
1000
[アルミニウム] アルミ合金
アルミ合金
バフ研磨
80 ~ 200
7
27 ~ 40
アルミ合金
バフ研磨
10

1個

-( - )

8日目

導電性・帯電防止 / 非磁性
1000
[アルミニウム] アルミ合金
アルミ合金
バフ研磨
80 ~ 300
8
27 ~ 50
アルミ合金
バフ研磨
10

1個

-( - )

8日目

導電性・帯電防止 / 非磁性
1000
[アルミニウム] アルミ合金
アルミ合金
バフ研磨
80 ~ 300
9
27 ~ 50
アルミ合金
バフ研磨
10

1個

-( - )

8日目

導電性・帯電防止 / 非磁性
2500
[アルミニウム] アルミ合金
アルミ合金
バフ研磨
80 ~ 300
10
27 ~ 50
アルミ合金
バフ研磨
10

1個

-( - )

8日目

導電性・帯電防止 / 非磁性
3400
[アルミニウム] アルミ合金
アルミ合金
バフ研磨
80 ~ 300
12
40 ~ 50
アルミ合金
バフ研磨
10

1個

-( - )

8日目

非磁性 / 反射防止
1000
[アルミニウム] アルミ合金
アルミ合金
焼付塗装
80 ~ 200
6
27 ~ 40
アルミ合金
焼付塗装
10

1個

-( - )

9日目

非磁性 / 反射防止
1000
[アルミニウム] アルミ合金
アルミ合金
焼付塗装
80 ~ 200
7
27 ~ 40
アルミ合金
焼付塗装
10

1個

-( - )

9日目

非磁性 / 反射防止
1000
[アルミニウム] アルミ合金
アルミ合金
焼付塗装
80 ~ 300
8
27 ~ 50
アルミ合金
焼付塗装
10

1個

-( - )

9日目

非磁性 / 反射防止
1000
[アルミニウム] アルミ合金
アルミ合金
焼付塗装
80 ~ 300
9
27 ~ 50
アルミ合金
焼付塗装
10

1個

-( - )

9日目

非磁性 / 反射防止
2500
[アルミニウム] アルミ合金
アルミ合金
焼付塗装
80 ~ 300
10
27 ~ 50
アルミ合金
焼付塗装
10

1個

-( - )

9日目

非磁性 / 反射防止
3400
[アルミニウム] アルミ合金
アルミ合金
焼付塗装
80 ~ 300
12
40 ~ 50
アルミ合金
焼付塗装
10

1個

-( - )

9日目

耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性
1000
[ステンレス] SUS304
SUS304
バフ研磨
80 ~ 200
6
27 ~ 40
SUS304
バフ研磨
10

1個

-( - )

8日目

耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性
1000
[ステンレス] SUS304
SUS304
バフ研磨
80 ~ 200
7
27 ~ 40
SUS304
バフ研磨
10

1個

-( - )

8日目

耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性
1000
[ステンレス] SUS304
SUS304
バフ研磨
80 ~ 300
8
27 ~ 50
SUS304
バフ研磨
10

1個

-( - )

8日目

耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性
1000
[ステンレス] SUS304
SUS304
バフ研磨
80 ~ 300
9
27 ~ 50
SUS304
バフ研磨
10

1個

-( - )

8日目

耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性
2500
[ステンレス] SUS304
SUS304
バフ研磨
80 ~ 300
10
27 ~ 50
SUS304
バフ研磨
10

1個

-( - )

8日目

耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性
3400
[ステンレス] SUS304
SUS304
バフ研磨
80 ~ 300
12
40 ~ 50
SUS304
バフ研磨
10

1個

-( - )

8日目

Loading...

詳細情報

基本情報

【特長】ピッチ・高さがご指定いただける丸棒取手です。

(i)ご注意

  • 人の手で使用することを想定した商品となり、記載の数値はその他の使用方法での耐荷重を保証するものではありません。
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

数量スライド価格 [ ! ]1円未満切り捨て) こちら
数量区分標準対応個別対応
小口大口
数 量1〜910〜1415〜1920〜5051~
値引率基準単価5%10%18%お見積り
[ ! ]表示数量超えはWOSにてご確認ください。
■寸法固定タイプ
在庫品
■L・H寸指定タイプ
 8 日目出荷
出荷日については、こちらをご覧ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
