仕様・寸法を表示する

追加工・オプション

ミスミ

ミスミ

ステー

ステー

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格変更
  • 当日出荷可能
評価 4.5平均満足度4.5 この商品のレビューをみる（4件）
通常価格(税別)
1,791円 ～ 1,906円
税込価格
1,970円 ～ 2,097円

【特長】保持荷重15kgfの汎用的なステンレス製のステーです。ストロークで2サ...

詳細情報を確認する

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

ステー式扉開閉機構

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

型番

未確定2件の候補があります。

Loading...

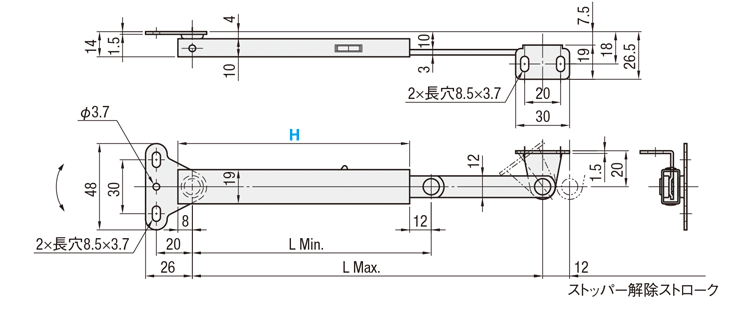

外形図・規格表


STYF
[ M ]材質：SUS304　表面処理：ヘアーライン


規格表

型式
STYF166
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式最小長
L Min		最大長
L Max		質量
(g)		最大保持荷重
N(kgf)/1本		￥基準単価
TypeH
STYF129133195125147(15)1,628
1661702701471,733
[ ! ]本体およびブラケットは左右どちらでも使用できます。


製品仕様

[ ! ]取付注意事項
・扉高さ、扉開き角度に応じて、上下ブラケットの位置を適宜に決めることができますが、
この場合、閉扉時のLmin寸法は伸縮最小寸法より大きくします。（小さい場合は蝶番や
ステーを破損する場合があります）
・2本使いで使用しますと左右の作動が同調しない場合があります。

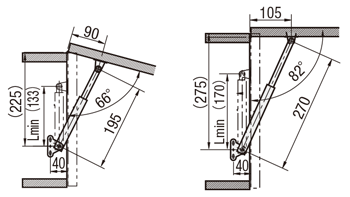

STYF129使用例

STYF166使用例


図は右付けを示します。

型番リスト

表示件数:
  1. 1
型番
最大長(mm)
ストローク(mm)
長さ H(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
195
62
129
10

1個

1,791円( 1,970円 )

在庫品1日目

当日出荷可能

270
100
166
10

1個

1,906円( 2,097円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【特長】保持荷重15kgfの汎用的なステンレス製のステーです。ストロークで2サイズのご用意です。

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格


■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数 量1〜910〜1415〜1920〜5051～
値引率基準単価5％10％18％お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

在庫品
翌日出荷
>>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
