フォールディング取手

フォールディング取手

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 4.3平均満足度4.3 この商品のレビューをみる（8件）
通常価格(税別)
1,906円 ～ 3,095円
税込価格
2,097円 ～ 3,405円

外付けタイプで取手部の折りたたみが可能な為、安全対策にもなります。

詳細情報を確認する

(i)ご注意

  • 人の手で使用することを想定した商品となり、記載の数値はその他の使用方法での耐荷重を保証するものではありません。
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

スライド位置割り出し機構

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定8件の候補があります。

Loading...

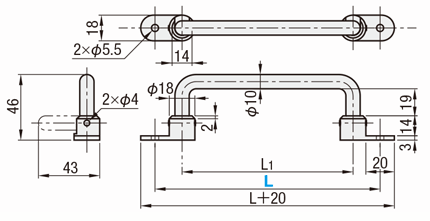

外形図・規格表


フォールディング取手:関連画像
Type[ M ]材質[ S ]表面処理
UWFASNS45Cクロムメッキ
UWFASNSSUS304バフ研磨


規格表

型式
UWFASN138
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式L1許容荷重
(N)		質量
(g)		￥基準単価
TypeLUWFASNUWFASNS
UWFASN(スチール)
UWFASNS(ステンレス)		1381006501501,7332,499
1581205501601,8382,604
1801425201801,9432,709
2181805002002,0482,814


製品仕様

■表面処理詳細

名称層厚さ
（μm）		処理できる材質使用例目的・特長備考Type
クロムメッキ-鉄鋼
銅
黄銅		-光沢ある外観
耐食性良好
クロムメッキ同士の摺動は焼付きやすい		必要に応じ、ニッケルの下地メッキをする
深い凹みは不可		UWFASN
バフ研磨-----UWFASNS

その他の表面処理については こちら

関連部品

 ねじ取手用座金ナット
カテゴリページねじ・ボルト
カテゴリ		取手
カテゴリ		ナット
カテゴリ
代表商品ばね座金・平座金組込
六角穴付ボルト		取手用座金ナット-単品販売-
画像

フォールディング取手 関連画像1_関連部品

フォールディング取手 関連画像2_関連部品

フォールディング取手 関連画像3_関連部品

関連商品

商品名フォールディング取手アングル取手
鋳物オフセットタイプ		アングル取手
小径タイプ		アングル取手
アルミタイプ		アングル取手
丸棒グリップタイプ 		丸棒取手
寸法固定タイプ
写真

フォールディング取手 関連画像1_関連商品

フォールディング取手 関連画像2_関連商品

フォールディング取手 関連画像3_関連商品

フォールディング取手 関連画像4_関連商品

フォールディング取手 関連画像5_関連商品

フォールディング取手 関連画像6_関連商品

U字形種類フォールディング取手アングル取手アングル取手アングル取手アングル取手丸棒取手
取付方法外止め外止めめねじ外止め外止めめねじ

取手全商品リストは こちら

注意事項

  • 許容荷重は垂直に引っ張る方向の荷重になり実測値となります。

※参考値になるため目安としてご活用ください。

  • 締め付けトルクは設定していません。
  • 部品精度（直角度）については設定していません。
  • 使用時に持ち上げる仕様の取手で、ロック機構はございません。

型番リスト

表示件数:
  1. 1
型番
特性・用途
許容荷重(N)
材質
詳細材質
表面処理
ピッチ寸法（L）(mm)
材質証明書：材質
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
該当なし
650
[スチール] S45C
S45C
クロムメッキ
138
S45C
クロムメッキ
10

1個

1,906円( 2,097円 )

在庫品1日目

当日出荷可能

該当なし
550
[スチール] S45C
S45C
クロムメッキ
158
S45C
クロムメッキ
10

1個

2,022円( 2,224円 )

在庫品1日目

当日出荷可能

該当なし
520
[スチール] S45C
S45C
クロムメッキ
180
S45C
クロムメッキ
10

1個

2,137円( 2,351円 )

在庫品1日目

当日出荷可能

該当なし
500
[スチール] S45C
S45C
クロムメッキ
218
S45C
クロムメッキ
10

1個

2,253円( 2,478円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性
650
[ステンレス] SUS304
SUS304
バフ研磨
138
SUS304
バフ研磨
10

1個

2,749円( 3,024円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性
550
[ステンレス] SUS304
SUS304
バフ研磨
158
SUS304
バフ研磨
10

1個

2,864円( 3,150円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性
520
[ステンレス] SUS304
SUS304
バフ研磨
180
SUS304
バフ研磨
10

1個

2,980円( 3,278円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性
500
[ステンレス] SUS304
SUS304
バフ研磨
218
SUS304
バフ研磨
10

1個

3,095円( 3,405円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

外付けタイプで取手部の折りたたみが可能な為、安全対策にもなります。

(i)ご注意

  • 人の手で使用することを想定した商品となり、記載の数値はその他の使用方法での耐荷重を保証するものではありません。
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格


■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数 量1〜910〜1415〜5051～
値引率基準単価5％10％お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
