ハイプレシジョンアルミ精密切断　Ａ５０５２Ｐ

ハイプレシジョンアルミ精密切断　Ａ５０５２Ｐ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

側面を0.1mm指定単位で精密切断。長さ500mm～※長さ500mm以内はﾌﾘ...

詳細情報を確認する

  • 仕上げ方法：
    精密切断
  • 材質：
    A5052P
  • 表面粗さ：
    Ra 1.6
  • 表面処理：
    無し
  • 材質証明書：
    対象
  • 材質証明書：材質：
    A5052P−H112

(i)ご注意

  • 総重量30Kgを超える商品の場合、原則的に車上渡しとなります。フォークなどの積み下ろし機材をご用意ください。
  • 50Kgを超える商品の場合は、木枠梱包となります。サイズにより50㎏以下でも木枠梱包となる場合があります。
  • ご希望の寸法が無い場合はカタログ規格外品サービス​にて製作可否を含めた見積の問い合わせになります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

樹脂部品の切削加工機

型番

未確定3件の候補があります。

Loading...

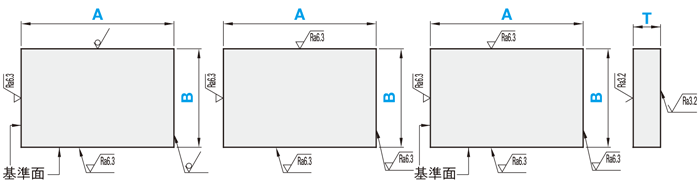

外形図・規格表

外形図

PHE（エコノミー）

PHX（並級）

PHT（精級）

ハイプレシジョンアルミ精密切断　Ａ５０５２Ｐ:関連画像

・2面ノコ切断、2面精密切断
・基準面直角保証

・4面精密切断
・直角保証なし
・AB寸法公差精級

・4面精密切断
・基準面直角保証
・AB寸法公差精級

[ M ]材質 A5052P−H112

規格表

型式−A−B−T
PHX−630.5−121−10
型式ABT
選択
A≧Ｂ
エコノミーPHE500〜2500
(指定1mm単位)		20〜1500
(指定1mm単位)		4・5・6・8・10・12・15・20・25・30・35・40・45・50
並級PHX500〜2500
(指定0.1mm単位)		20〜1500
(指定0.1mm単位)
精級PHT
■寸法公差
■A・B寸公差
型式A・B寸法固定
PHE20〜25000〜＋1.0
PHX20〜199.9±0.1
200〜399.9±0.15
400〜799.9±0.2
800〜2500±0.25
PHT20〜199.9±0.05
200〜399.9±0.06
400〜799.9±0.08
800〜1249.9±0.1
1250〜2500±0.12
■精度基準 （最大値）

■板厚公差
T4・5・68・10・12152025・30・35・40・45・50
公差±0.04±0.05±0.08±0.10±0.15

項目PHXPHE・PHT
平面(平坦)度
(1000mmに対して)		0.4mm
基準面直角度
(100mmに対して)		参考値(0.02)0.015
[ ! ]バリ取りは行います。

追加工

型式−A−B−T−（CCA･･･etc.）
PHX−630.5−250.5−10−CCA30 − CCC50
Alterationsコーナーカット



[ ! ]適用サイズ
A・B1000mm以下

ハイプレシジョンアルミ精密切断　Ａ５０５２Ｐ:関連画像
CodeCCA・CCB・CCC・CCD
Spec.
任意のコーナーをカットすることができます。
1≦コーナーカット≦100 1mm単位指定
C≦ A2  , B2
指定方法
（例）AとDのコーナーをC5でカットする場合
→CCA5－CCD5
指定1mm¥/1Code
1～10150
11～20200
21～30300
31～40350
41～50400
51～60450
61～70500
71～80600
81～90700
91～100800
¥/1CodeSpec.参照

関連リンク

規格外品サービスへのご案内
ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。

規格外品サービスによくある質問

型番リスト

表示件数:
  1. 1
型番
板厚　T(mm)
長さ　A(mm)
幅　B(mm)
直角保証有無
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
4 ～ 50
500 ～ 2500
20 ～ 1500
基準面直角保証
10

1個

-( - )

2日目

4 ～ 50
500 ～ 2500
20 ～ 1500
基準面直角保証
10

1個

-( - )

2日目

4 ～ 50
500 ～ 2500
20 ～ 1500
直角保証なし
10

1個

-( - )

2日目

  1. 1

Loading...

詳細情報

基本情報

側面を0.1mm指定単位で精密切断。長さ500mm～※長さ500mm以内はﾌﾘｰﾌﾟﾚｰﾄ4面ﾌﾗｲｽ品をご検討下さい。

(i)ご注意

  • 総重量30Kgを超える商品の場合、原則的に車上渡しとなります。フォークなどの積み下ろし機材をご用意ください。
  • 50Kgを超える商品の場合は、木枠梱包となります。サイズにより50㎏以下でも木枠梱包となる場合があります。
  • ご希望の寸法が無い場合はカタログ規格外品サービス​にて製作可否を含めた見積の問い合わせになります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表

[ ! ]金額はWOSにてご確認ください。
型式PHEPHTAT456810121520253035404550
(仕上係数)(仕上係数)B
PHE
(表価格×係数)


PHX
(表価格)


PHT
(表価格×係数)		0.831.17500～70020～30
700.1～1000
1000.1～1450
1450.1～1600
1600.1～2000
2000.1～2500
0.841.16500～70030.1～50
700.1～1000
1000.1～1450
1450.1～1600
1600.1～2000
2000.1～2500
500～95050.1～100
950.1～1250
1250.1～1500
1500.1～2150
2150.1～2500
0.851.15500～900100.1～150
900.1～1400
1400.1～2150
2150.1～2500
500～850150.1～200
850.1～1350
1350.1～2500
0.861.14500～800200.1～250
800.1～1300
1300.1～2500
500～750250.1～300
750.1～1300
1300.1～2500
0.871.13500～700300.1～350
700.1～1250
1250.1～2500
500～650350.1～400
650.1～1200
1200.1～2500
0.881.12500～600400.1～450
600.1～1100
1100.1～2500
500～550450.1～500
550.1～1100
1100.1～2500
0.891.1500.1～1050500.1～550
1050.1～1550
1550.1～2500
550.1～1000550.1～600
1000.1～1550
1550.1～2500
0.91.09600.1～900600.1～650
900.1～1700
1700.1～2500
650.1～900650.1～700
900.1～1100
1100.1～2150
2150.1～2500
0.911.08700.1～850700.1～750
850.1～1100
1100.1～1700
1700.1～2500
750.1～1050750.1～800
1050.1～1700
1700.1～2500
0.921.07800.1～1200800.1～850
1200.1～1950
1950.1～2500
850.1～1650850.1～900
1650.1～2500
0.931.06900.1～1650900.1～950
1650.1～2500
950.1～1650950.1～1000
1650.1～2500
0.941.051000.1～16501000.1～1050
1650.1～2500
1050.1～16501050.1～1100
1650.1～2500
0.951.041100.1～16501100.1～1150
1650.1～2500
1150.1～16501150.1～1200
1650.1～2500
0.961.031200.1～17501200.1～1250
1750.1～2500
1250.1～18001250.1～1300
1800.1～2500
0.971.021300.1～20001300.1～1350
2000.1～2500
1350.1～20001350.1～1400
2000.1～2500
0.981.011400.1～20001400.1～1450
2000.1～2500
1450.1～20001450.1～1500
2000.1～2500
■数量スライド価格 （[ ! ]1円単位切り捨て） P.127
数量区分標準対応個別対応
小口大口
数 量1～45～2021～
値引率基準単価5％お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 2 日目出荷
    ご注文締切
急

ストークA

翌日出荷1,200円/1本PM 6:00迄>>こちら
[ ! ]3本以上で１明細行当たり一律3,240円


出荷日については、こちらをご覧ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
