仕様・寸法を表示する

追加工・オプション

ミスミ

ミスミ

ジュラルミン精密切断　Ａ２０１７Ｐ

ジュラルミン精密切断　Ａ２０１７Ｐ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

側面を0.1mm指定単位で精密切断。長さ500mm～※長さ500mm以内はﾌﾘ...

詳細情報を確認する

  • 仕上げ方法：
    精密切断
  • 材質：
    A2017P
  • 表面粗さ：
    Ra 1.6
  • 表面処理：
    無し
  • 材質証明書：
    対象
  • 材質証明書：材質：
    A2017P−T351（T5・6はT3含む）

(i)ご注意

  • 総重量30Kgを超える商品の場合、原則的に車上渡しとなります。フォークなどの積み下ろし機材をご用意ください。
  • 50Kgを超える商品の場合は、木枠梱包となります。サイズにより50㎏以下でも木枠梱包となる場合があります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

樹脂部品の切削加工機

型番

未確定3件の候補があります。

Loading...

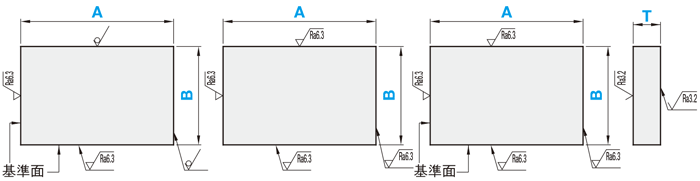

外形図・規格表

PDE（エコノミー）
PDX（並級）
PDT（精級）
ジュラルミン精密切断　Ａ２０１７Ｐ:関連画像
・ 2面ノコ切断、2面精密切断
・ 基準面直角保証
・ 4面精密切断
・ 直角保証なし
・ AB寸法公差精級
・ 4面精密切断
・ 基準面直角保証
・ AB寸法公差精級

[ M ] 材質 A2017P―T351（T5・6はT3含む）


規格表

型式−A−B−T
PDX−520.5−30.3−10
型式ABT
選択
A≧B
エコノミーPDE500〜2000
(指定1mm単位)		20〜1000
(指定1mm単位)		3・4・5・6・8・10・12・15・
20・25・30・35・40・45・50
並級PDX500〜2000
(指定0.1mm単位)		20〜1000
(指定0.1mm単位)
精級PDT
■A・B寸公差
型式A・B寸法固定
PDE20〜20000〜＋1.0
PDX20〜199.9±0.1
200〜399.9±0.15
400〜799.9±0.2
800〜2000±0.25
PDT20〜199.9±0.05
200〜399.9±0.06
400〜799.9±0.08
800〜1249.9±0.1
1250〜2000±0.12
■板厚公差
T34・5681012・15202530・354045・50
公差±0.2±0.35±0.45±0.5±0.6±0.7±0.8±0.9±1.0±1.1±1.3
■精度基準 （最大値）
項目PDXPDE・PDT
平面(平坦)度
(1000mmに対して)		4mm
基準面直角度
(100mmに対して)		参考値(0.02)0.015
[ ! ]バリ取りは行います。

追加工

型式－A－B－T－（CCA・・・etc.）
PDT－1000.5－50.2－10－ CCA10 －CCC20
Alterationsコーナーカット

[ ! ]適用サイズ
A・B1000mm以下

ジュラルミン精密切断　Ａ２０１７Ｐ:関連画像
CodeCCA・CCB・CCC・CCD
Spec.任意のコーナーをカットすることができます。
1≦コーナーカット≦100  1mm単位指定
C≦ A2  , B2
指定方法
（例）AとDのコーナーをC5でカットする場合
→CCA5－CCD5
指定1mm¥/1Code
1～10150
11～20200
21～30300
31～40350
41～50400
51～60450
61～70500
71～80600
81～90700
91～100800
¥/1CodeSpec.参照

型番リスト

表示件数:
  1. 1
型番
板厚　T(mm)
長さ　A(mm)
幅　B(mm)
直角保証有無
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
3 ～ 50
500 ～ 2000
20 ～ 1000
基準面直角保証
10

1個

-( - )

2日目

3 ～ 50
500 ～ 2000
20 ～ 1000
基準面直角保証
10

1個

-( - )

2日目

3 ～ 50
500 ～ 2000
20 ～ 1000
直角保証なし
10

1個

-( - )

2日目

  1. 1

Loading...

詳細情報

基本情報

側面を0.1mm指定単位で精密切断。長さ500mm～※長さ500mm以内はﾌﾘｰﾌﾟﾚｰﾄ4面ﾌﾗｲｽ品をご検討下さい。

(i)ご注意

  • 総重量30Kgを超える商品の場合、原則的に車上渡しとなります。フォークなどの積み下ろし機材をご用意ください。
  • 50Kgを超える商品の場合は、木枠梱包となります。サイズにより50㎏以下でも木枠梱包となる場合があります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表

[ ! ]金額はWOSにてご確認ください。
型式PDEPDTA T3456810121520253035404550
(仕上係数)(仕上係数)B
PDE
(表価格×係数)

PDX
（表価格）

PDT
(表価格×係数)		0.831.17500～70020～30
700.1～1000
1000.1～1250
1250.1～1600
1600.1～2000
0.841.16500～70030.1～50
700.1～1000
1000.1～1250
1250.1～1600
1600.1～2000
500～90050.1～100
900.1～1250
1250.1～1600
1600.1～2000
0.851.15500～900100.1～150
900.1～1250
1250.1～1600
1600.1～2000
500～850150.1～200
850.1～1250
1250.1～2000
0.861.14500～800200.1～250
800.1～1250
1250.1～2000
500～800250.1～300
800.1～1250
1250.1～2000
0.871.13500～800300.1～350
800.1～1250
1250.1～2000
500～1000350.1～400
1000.1～1500
1500.1～2000
0.881.12500～1000400.1～450
1000.1～1500
1500.1～2000
500～1000450.1～500
1000.1～1500
1500.1～2000
0.891.1500.1～1050500.1～550
1050.1～1550
1550.1～2000
550.1～1000550.1～600
1000.1～1550
1550.1～2500
0.91.09600.1～900600.1～650
900.1～1700
1700.1～2000
650.1～900650.1～700
900.1～1100
1100.1～1700
1700.1～2000
0.911.08700.1～850700.1～750
850.1～1100
1100.1～1700
1700.1～2000
750.1～1050750.1～800
1050.1～1700
1700.1～2000
0.921.07800.1～1200800.1～850
1200.1～1700
1700.1～2000
850.1～1650850.1～900
1650.1～2000
0.931.06900.1～1650900.1～950
1650.1～2000
950.1～1650950.1～1000
1650.1～2000
■数量スライド価格 （[ ! ]1円単位切り捨て） P.127
数量区分標準対応個別対応
小口大口
数 量1～45～2021～
値引率基準単価5％お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 2 日目出荷
    ご注文締切
急

ストークA

翌日出荷1,200円/1本PM 6:00迄>>こちら
[ ! ]3本以上で１明細行当たり一律3,240円

出荷日については、こちらをご覧ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
