溶接スタンド　－形鋼高さ指定タイプ－

溶接スタンド　－形鋼高さ指定タイプ－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.5平均満足度4.5 この商品のレビューをみる（2件）
通常価格(税別)
 -
税込価格
 -

高さを指定できる形鋼タイプの溶接スタンドです。追加工で高さ交差を変更できます。

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

ワーク移載機構

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定18件の候補があります。

Loading...

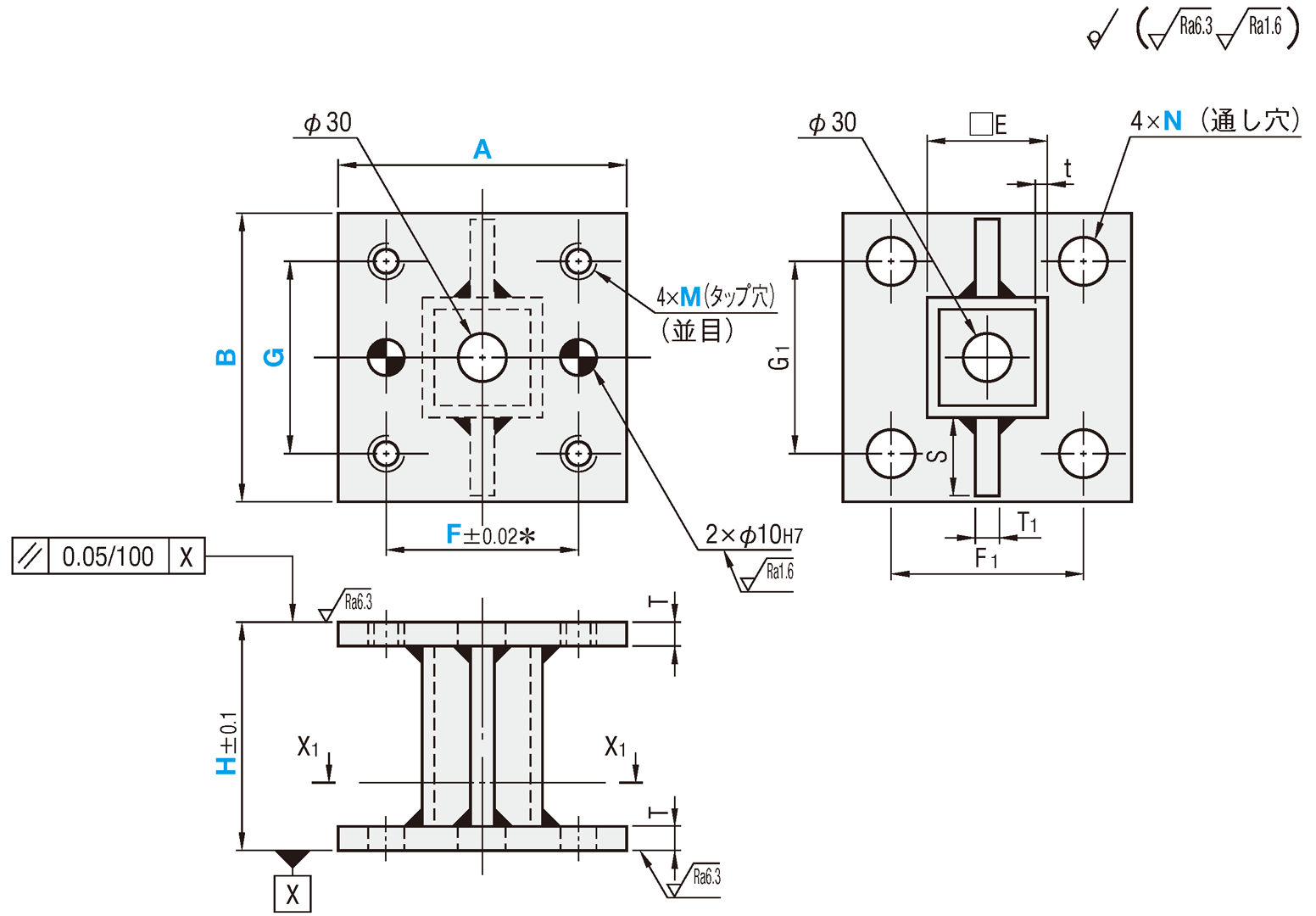

外形図・規格表

矢視　X1－X1

[！]＊公差はφ10H7穴に適用します。
Type[ M ]材質[ S ]表面処理
YSCFTSS400−
YSSFT四三酸化鉄皮膜
YSMFT無電解ニッケルメッキ
[ ! ]SS400の四三酸化鉄皮膜に関しては、溶接部周辺が赤茶色になる可能性がございます。

規格表

型式−B−H−G−F−M−N
YSCFT100−B150−H251−G80−F74−M8−N11
型式B指定1mm単位選択TT1EtSF1G1
TypeAHGFM(タップ穴)N(通し穴)
YSCFT
YSSFT
YSMFT		100100100〜30030〜8070〜808
10
12		9
11
14		109503.2228080
12030〜10032100
15030〜13044130
12512030〜10095〜100754.519100100
15015030〜12095〜120141232120120
20020030〜170120〜17010044160160

追加工

型式-B-H-G-F-M-N-(HKC)
YSCFT100-B150-H251-G80-F74-M8-N11-HKC
AlterationCodeSpec.￥/1Code
HKC
H寸法の公差をH±0.05
に変更します。
指定方法HKC
1,000

型番リスト

表示件数:
  1. 1
型番
表面処理
A寸(mm)
B寸(mm)
タップ穴径選択 [M](mm)
通し穴径選択 [N](mm)
高さ H(mm)
F(mm)
G(mm)
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
なし
100
100
8 ～ 12
9 ～ 14
100 ～ 300
70 ～ 80
30 ～ 80
-
10

1個

-( - )

5日目

なし
100
120
8 ～ 12
9 ～ 14
100 ～ 300
70 ～ 80
30 ～ 100
-
10

1個

-( - )

5日目

なし
100
150
8 ～ 12
9 ～ 14
100 ～ 300
70 ～ 80
30 ～ 130
-
10

1個

-( - )

5日目

なし
125
120
8 ～ 12
9 ～ 14
100 ～ 300
95 ～ 100
30 ～ 100
-
10

1個

-( - )

5日目

なし
150
150
8 ～ 12
9 ～ 14
100 ～ 300
95 ～ 120
30 ～ 120
-
10

1個

-( - )

5日目

なし
200
200
8 ～ 12
9 ～ 14
100 ～ 300
120 ～ 170
30 ～ 170
-
10

1個

-( - )

5日目

無電解ニッケルメッキ
100
100
8 ～ 12
9 ～ 14
100 ～ 300
70 ～ 80
30 ～ 80
無電解ニッケルメッキ
10

1個

-( - )

5日目

無電解ニッケルメッキ
100
120
8 ～ 12
9 ～ 14
100 ～ 300
70 ～ 80
30 ～ 100
無電解ニッケルメッキ
10

1個

-( - )

5日目

無電解ニッケルメッキ
100
150
8 ～ 12
9 ～ 14
100 ～ 300
70 ～ 80
30 ～ 130
無電解ニッケルメッキ
10

1個

-( - )

5日目

無電解ニッケルメッキ
125
120
8 ～ 12
9 ～ 14
100 ～ 300
95 ～ 100
30 ～ 100
無電解ニッケルメッキ
10

1個

-( - )

5日目

無電解ニッケルメッキ
150
150
8 ～ 12
9 ～ 14
100 ～ 300
95 ～ 120
30 ～ 120
無電解ニッケルメッキ
10

1個

-( - )

5日目

無電解ニッケルメッキ
200
200
8 ～ 12
9 ～ 14
100 ～ 300
120 ～ 170
30 ～ 170
無電解ニッケルメッキ
10

1個

-( - )

5日目

四三酸化鉄皮膜
100
100
8 ～ 12
9 ～ 14
100 ～ 300
70 ～ 80
30 ～ 80
四三酸化鉄皮膜
10

1個

-( - )

5日目

四三酸化鉄皮膜
100
120
8 ～ 12
9 ～ 14
100 ～ 300
70 ～ 80
30 ～ 100
四三酸化鉄皮膜
10

1個

-( - )

5日目

四三酸化鉄皮膜
100
150
8 ～ 12
9 ～ 14
100 ～ 300
70 ～ 80
30 ～ 130
四三酸化鉄皮膜
10

1個

-( - )

5日目

四三酸化鉄皮膜
125
120
8 ～ 12
9 ～ 14
100 ～ 300
95 ～ 100
30 ～ 100
四三酸化鉄皮膜
10

1個

-( - )

5日目

四三酸化鉄皮膜
150
150
8 ～ 12
9 ～ 14
100 ～ 300
95 ～ 120
30 ～ 120
四三酸化鉄皮膜
10

1個

-( - )

5日目

四三酸化鉄皮膜
200
200
8 ～ 12
9 ～ 14
100 ～ 300
120 ～ 170
30 ～ 170
四三酸化鉄皮膜
10

1個

-( - )

5日目

  1. 1

Loading...

詳細情報

基本情報

高さを指定できる形鋼タイプの溶接スタンドです。追加工で高さ交差を変更できます。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
ABH
指定1mm単位		￥基準単価
YSCFTYSSFTYSMFT
100100100〜1508,30010,40010,900
151〜2009,09011,61011,890
201〜2509,83012,77011,930
251〜30010,56013,92011,950
120100〜1508,86010,96011,590
151〜2009,66012,18012,600
201〜25010,56013,50013,780
251〜30011,45014,81014,930
150100〜1509,60011,70012,770
151〜20010,37012,89013,710
201〜25011,78014,72015,520
251〜30013,17016,53017,330
125120100〜1509,68012,20012,940
151〜20010,42013,36013,920
201〜25011,82015,18015,710
251〜30013,21016,99017,490
150150100〜15013,86016,38018,250
151〜20015,44018,38020,240
201〜25016,88020,24022,110
251〜30018,33022,11023,960
200200100〜15017,75020,27023,310
151〜20019,55022,49025,600
201〜25020,52023,88027,490
251〜30021,48025,26029,380
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数量1〜910〜2021〜
値引率基準単価5％お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 5 日目出荷

出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
