ミスミ

溶接スタンド　－形鋼タイプ－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1-2413

評価 3.0平均満足度3.0 この商品のレビューをみる（2件）

通常価格(税別): -

税込価格: -

形鋼タイプの溶接スタンドです。追加工で高さ交差を変更できます。

詳細情報を確認する

環境対応：

RoHS対応（10物質）
特性・用途：

該当なし
種類：

形鋼
材質証明書：

対象

(i)ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定42件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

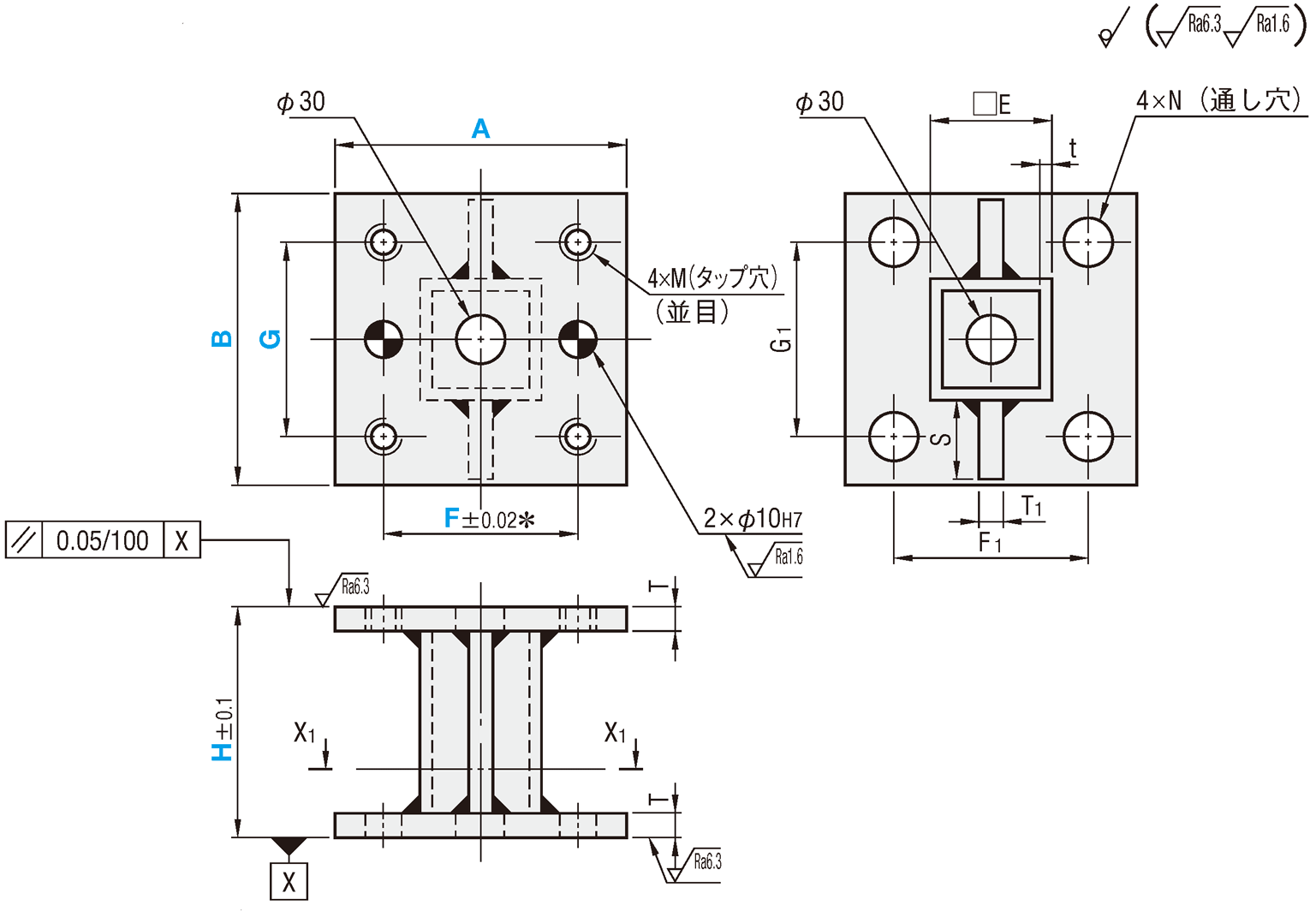

外形図・規格表

[ ! ]

矢視　X₁－X₁

[ ! ]φ30穴は、穴無しタイプ・穴位置指定タイプ共通です。
[ ! ]＊公差はφ10H7穴に適用します。
[ ! ]中心穴は加工時の熱や処理液を逃がす目的で加工しております。内側のバリ除去は行っておりません。

Type		[ M ]材質	[ S ]表面処理
穴無しタイプ	穴位置指定タイプ	[ M ]材質	[ S ]表面処理
YSSTC	YSCT		−
YSSTB	YSST	SS400	四三酸化鉄皮膜
YSSTM	YSMT		無電解ニッケルメッキ
−	YSFT	SUS304	−

[ ! ]SS400の四三酸化鉄皮膜に関しては、溶接部周辺が赤茶色になる可能性がございます。

規格表

型式	−	B	−	H	−	G	−	F
YSSTB100 YSST150	− −	B150 B150	− −	H300 H200	−	G100	−	F95

■穴無しタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		B	H 選択	T	T₁	E	t	S	￥基準単価
型式									YSSTC			YSSTB			YSSTM
Type	A								H100	H150 H200	H250 H300	H100	H150 H200	H250 H300	H100	H150 H200	H250 H300
YSSTC YSSTB YSSTM	100	100	100 150 200 250 300	10	9	50	3.2	22	5,030	6,130	7,110	5,650	6,770	7,890	6,550	8,420	10,160
		120						32	5,410	6,510	7,740	6,030	7,170	8,520	6,930	8,810	10,790
		150						44	5,880	6,950	8,770	6,720	7,820	9,870	7,410	9,240	11,820
	125	120				75	4.5	19	5,960	6,970	8,840	6,800	7,930	9,960	7,880	9,650	12,290
	150	150		14	12	75		32	8,230	10,370	12,340	9,240	11,530	13,650	10,140	13,040	15,770
	200	200		14	12	100		44	10,710	13,160	15,160	11,970	14,580	16,740	12,620	15,830	18,600

■穴位置指定タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		B	H 選択	指定1mm単位		T	T₁	E	t	S	F₁	G₁	M	N	￥基準単価
型式				指定1mm単位											YSCT			YSST			YSMT			YSFT
Type	A			G	F										H100	H150 H200	H250 H300	H100	H150 H200	H250 H300	H100	H150 H200	H250 H300	H100	H150 H200	H250 H300
YSCT YSST YSMT YSFT	100	100	100 150 200 250 300	30〜80	70〜80	10	9	50	3.2	22	80	80	M10	11	5,460	6,620	7,690	6,090	7,310	8,520	6,680	8,440	10,120	8,070	9,790	11,380
		120		30〜100						32		100			5,850	7,020	8,320	6,510	7,750	9,190	7,070	8,860	10,760	8,650	10,410	12,330
		150		30〜130						44		130			6,420	7,550	9,580	7,270	8,440	10,660	7,640	9,380	12,010	9,490	11,170	14,180
	125	120		30〜100	95〜100			75	4.5	19	100	100			6,490	7,570	9,610	7,340	8,570	10,760	8,020	9,710	12,350	9,610	11,220	14,220
	150	150		35〜120	95〜120	14	12	75		32	120	120	M12	14	8,940	11,220	13,340	9,990	12,450	14,740	10,460	13,360	16,090	13,230	16,620	19,740
	200	200		35〜170	120〜170	14	12	100		44	160	160	M12	14	11,590	14,220	15,620	12,920	15,750	17,300	13,110	16,360	18,380	17,170	21,040	23,140

追加工

型式	-	B	-	H	-	G	-	F	-	(HKC)
YSST150	-	B150	-	H200	-	G100	-	F95	-	HKC

Alteration

Code

Spec.

￥/1Code

HKC

H寸法の公差をH±0.05
に変更します。

指定方法

HKC

1,000

型番リスト

表示件数:

型番	材質	表面処理	穴加工	A寸(mm)	B寸(mm)	高さ H(mm)	F(mm)	G(mm)	材質証明書：材質	材質証明書：表面処理	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

YSCT100-B100-H[100,150,200,250,300]-G[30-80/1]-F[70-80/1]

1個

-( - )

5日目

YSCT100-B120-H[100,150,200,250,300]-G[30-100/1]-F[70-80/1]

1個

-( - )

5日目

YSCT100-B150-H[100,150,200,250,300]-G[30-130/1]-F[70-80/1]

1個

-( - )

5日目

YSCT125-B120-H[100,150,200,250,300]-G[30-100/1]-F[95-100/1]

1個

-( - )

5日目

YSCT150-B150-H[100,150,200,250,300]-G[35-120/1]-F[95-120/1]

1個

-( - )

5日目

YSCT200-B200-H[100,150,200,250,300]-G[35-170/1]-F[120-170/1]

1個

-( - )

5日目

YSFT100-B100-H[100,150,200,250,300]-G[30-80/1]-F[70-80/1]

1個

-( - )

5日目

YSFT100-B120-H[100,150,200,250,300]-G[30-100/1]-F[70-80/1]

1個

-( - )

5日目

YSFT100-B150-H[100,150,200,250,300]-G[30-130/1]-F[70-80/1]

1個

-( - )

5日目

YSFT125-B120-H[100,150,200,250,300]-G[30-100/1]-F[95-100/1]

1個

-( - )

5日目

YSFT150-B150-H[100,150,200,250,300]-G[35-120/1]-F[95-120/1]

1個

-( - )

5日目

YSFT200-B200-H[100,150,200,250,300]-G[35-170/1]-F[120-170/1]

1個

-( - )

5日目

YSMT100-B100-H[100,150,200,250,300]-G[30-80/1]-F[70-80/1]

1個

-( - )

5日目

YSMT100-B120-H[100,150,200,250,300]-G[30-100/1]-F[70-80/1]

1個

-( - )

5日目

YSMT100-B150-H[100,150,200,250,300]-G[30-130/1]-F[70-80/1]

1個

-( - )

5日目

YSMT125-B120-H[100,150,200,250,300]-G[30-100/1]-F[95-100/1]

1個

-( - )

5日目

YSMT150-B150-H[100,150,200,250,300]-G[35-120/1]-F[95-120/1]

1個

-( - )

5日目

YSMT200-B200-H[100,150,200,250,300]-G[35-170/1]-F[120-170/1]

1個

-( - )

5日目

YSST100-B100-H[100,150,200,250,300]-G[30-80/1]-F[70-80/1]

1個

-( - )

5日目

YSST100-B120-H[100,150,200,250,300]-G[30-100/1]-F[70-80/1]

1個

-( - )

5日目

YSST100-B150-H[100,150,200,250,300]-G[30-130/1]-F[70-80/1]

1個

-( - )

5日目

YSST125-B120-H[100,150,200,250,300]-G[30-100/1]-F[95-100/1]

1個

-( - )

5日目

YSST150-B150-H[100,150,200,250,300]-G[35-120/1]-F[95-120/1]

1個

-( - )

5日目

YSST200-B200-H[100,150,200,250,300]-G[35-170/1]-F[120-170/1]

1個

-( - )

5日目

YSSTB100-B100-H[100,150,200,250,300]

1個

-( - )

5日目

YSSTB100-B120-H[100,150,200,250,300]

1個

-( - )

5日目

YSSTB100-B150-H[100,150,200,250,300]

1個

-( - )

5日目

YSSTB125-B120-H[100,150,200,250,300]

1個

-( - )

5日目

YSSTB150-B150-H[100,150,200,250,300]

1個

-( - )

5日目

YSSTB200-B200-H[100,150,200,250,300]

1個

-( - )

5日目

YSSTC100-B100-H[100,150,200,250,300]

1個

-( - )

5日目

YSSTC100-B120-H[100,150,200,250,300]

1個

-( - )

5日目

YSSTC100-B150-H[100,150,200,250,300]

1個

-( - )

5日目

YSSTC125-B120-H[100,150,200,250,300]

1個

-( - )

5日目

YSSTC150-B150-H[100,150,200,250,300]

1個

-( - )

5日目

YSSTC200-B200-H[100,150,200,250,300]

1個

-( - )

5日目

YSSTM100-B100-H[100,150,200,250,300]

1個

-( - )

5日目

YSSTM100-B120-H[100,150,200,250,300]

1個

-( - )

5日目

YSSTM100-B150-H[100,150,200,250,300]

1個

-( - )

5日目

YSSTM125-B120-H[100,150,200,250,300]

1個

-( - )

5日目

YSSTM150-B150-H[100,150,200,250,300]

1個

-( - )

5日目

YSSTM200-B200-H[100,150,200,250,300]

1個

-( - )

5日目

基本情報

形鋼タイプの溶接スタンドです。追加工で高さ交差を変更できます。

(i)ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応		個別対応
数量区分	小口		大口
数量	1〜19	20〜50	51〜
値引率	基準単価	5％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

				ご注文締切
急	ストークB	3日目出荷	500円/1本	PM 8:00迄	>>こちら

[ ! ]3本以上で１明細行当たり一律1,350円

出荷日については、こちらをご覧ください。

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品溶接スタンド　－形鋼タイプ－	【クリーン洗浄品】溶接スタンド　－形鋼タイプ－	溶接スタンド　－形鋼高さ指定タイプ－	【クリーン洗浄品】溶接スタンド　－形鋼高さ指定タイプ－	溶接スタンド　－プレートタイプ－	【クリーン洗浄品】溶接スタンド　－プレートタイプ－	溶接スタンド－形鋼　下面ワイドタイプ－	パイプスタンド　溶接タイプ	パイプスタンド　止めねじタイプ	【エコノミーシリーズ】 RoHS対応イケール軽量高剛性	イケール　－穴位置指定タイプ－	六角穴付ボルト－鉄・単品販売－	スタンドパイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	篠原電機
通常価格	-	-	-	-	-	-	-	-	-	2,620円～	-	287円～	36,925円～
通常出荷日	5日目	8日目	5日目	8日目	5日目	8日目	5日目	5日目	在庫品1日目～当日出荷可能	在庫品1日目当日出荷可能	5日目	在庫品1日目当日出荷可能	19日目
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	-	-	-	-	-	-
特性・用途	該当なし	クリーン洗浄	該当なし	クリーン洗浄	該当なし	クリーン洗浄	該当なし	-	-	-	-	-	-
種類	形鋼	形鋼	形鋼高さ指定	形鋼高さ指定	プレート	プレート	形鋼　下面ワイド	-	-	-	-	-	-
材質証明書	対象	対象	対象	対象	対象	対象	対象	-	-	-	-	-	-

back next

溶接スタンド　－形鋼タイプ－のレビュー

評価 3.0 平均満足度：3.0 2件のレビュー

星５

0%
星４

50%
星３

0%
星２

50%
星１

0%

レビューを書く

制御盤の固定

評価 2.0満足度：2.02018/02/01

制御盤(操作盤)の固定に使用しました。

溶接部がいも状になっていて外観はあまりよろしくありませんでした。

また中空部の裏にバリが立っていました。

強度は問題ないと思われますが、細かな部分で気になるところが多かったです。

もっと読む閉じる

ミスミからのコメント

この度はご迷惑をおかけし申し訳ございません。溶接部については仮溶接部が盛り上がってしまう可能性がございますが最小限にするよう努めます。
中心穴は熱や処理液を逃がす目的で加工しているため、裏側のバリ取りまでは行っておりません。何卒ご理解賜りますようお願い申し上げます。
この度は貴重なご意見をいただき、ありがとうございました。

3人が参考にしています。

このレビューは参考になりましたか？参考になった Loading... ご意見ありがとうございました。処理中にエラーが発生しました。再度ボタンをクリックしてください。

ユニットの支柱として

評価 4.0満足度：4.02017/01/21

駆動ユニットの支柱として使用しました。
鋼管にリブも付いて、支柱としては強度十分でした。

位置決め穴が上面にしかなく、上下間の位置合わせが
出来ない点は残念です。

オプションで追加できると、用途が拡がります。

もっと読む閉じる

3人が参考にしています。
