溶接スタンド -プレートタイプ-

溶接スタンド -プレートタイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.0平均満足度4.0 この商品のレビューをみる(6件)
通常価格(税別)
 -
税込価格
 -

高さ・取付穴ピッチが1mm単位で指定できる溶接スタンドです。

詳細情報を確認する

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定16件の候補があります。

Loading...

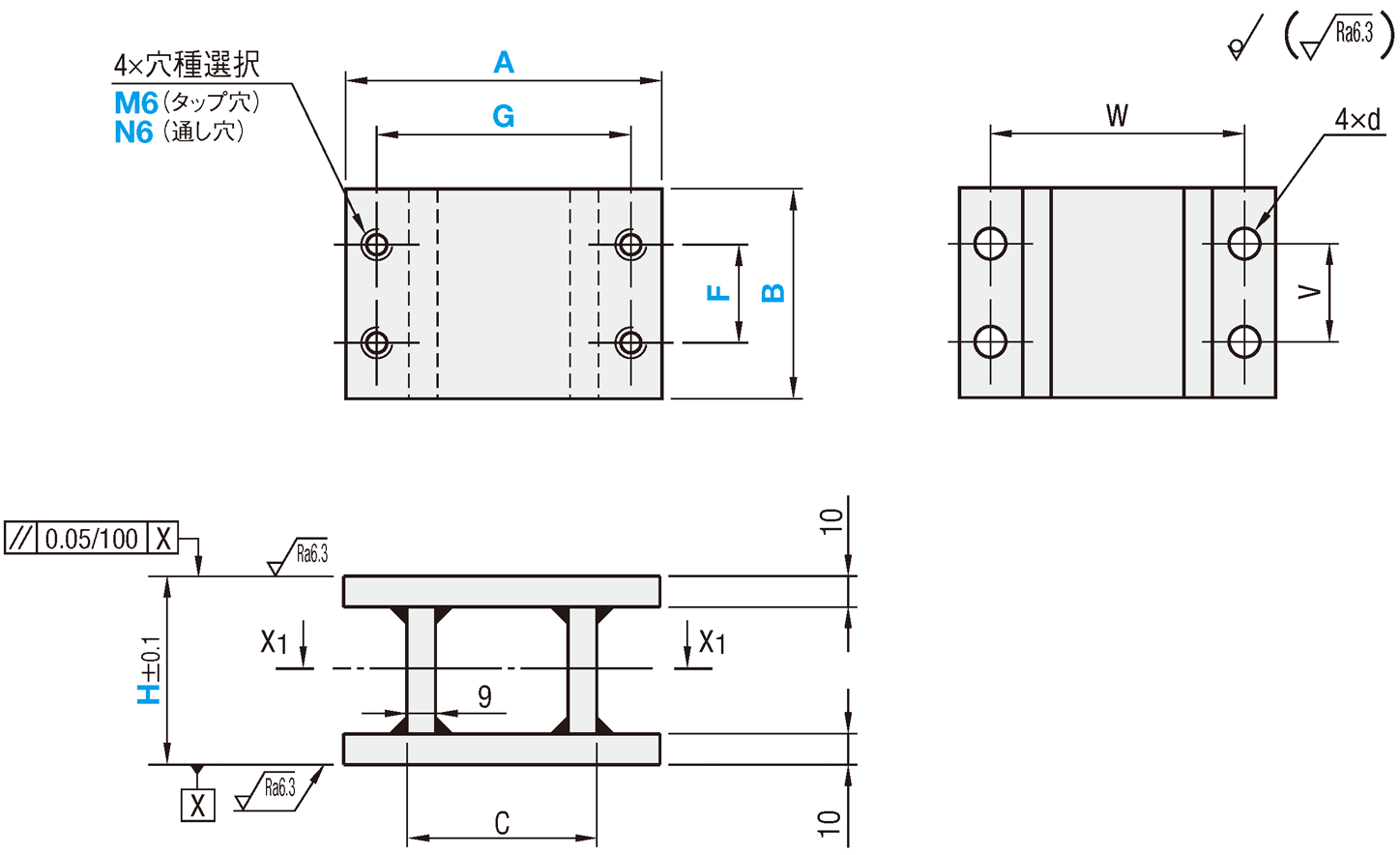

外形図・規格表

矢視X1-X1

[ ! ]SS400の部はショットブラスト処理
Type[ M ]材質[ S ]表面処理
YSSPSS400
YSBP四三酸化鉄皮膜
YSMP無電解ニッケルメッキ
YSFPSUS304
[ ! ]SS400の四三酸化鉄皮膜に関しては、溶接部周辺が赤茶色になる可能性がございます。

規格表

型式BHFG穴種選択
YSSP100
YSSP200

B100 B150
H150
H200

F75
F100

G80
G150

M6
N6
型式B指定1mm単位穴種選択CVWd
TypeAHFG
YSSP
(表面処理なし)

YSBP
(四三酸化鉄皮膜)

YSMP
(無電解ニッケルメッキ)

YSFP
(ステンレス)
1005050〜20015≦F≦B−2080M6
(タップ穴)
N6
(φ6.5通し穴)
5030806.5
6040
7050
8060
10080
1205090〜10060301009
6040
7050
8060
10080
120100
15050105〜1307530130
6040
7050
8060
10080
1209012011
150120
20050130〜18010030170
6040
7050
8060
10070
12090
150120
200170

追加工

型式-B-H-(HNC)
YSBP200 B150 H200 HNC
AlterationCodeSpec.¥/1Code
HNC上面取付穴(M6又はN6)を削除します。
(下面取付穴は残ります。)
指定方法HNC
[ ! ] F・G寸法および穴種の指定は不要。
-500

型番リスト

型番
材質
表面処理
A寸(mm)
B寸(mm)
高さ H(mm)
材質証明書:材質
材質証明書:表面処理
RoHS
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
SS400
四三酸化鉄皮膜
100
50 ~ 100
50 ~ 200
SS400
四三酸化鉄皮膜
10

1個

-( - )

5日目

SS400
四三酸化鉄皮膜
120
50 ~ 120
50 ~ 200
SS400
四三酸化鉄皮膜
10

1個

-( - )

5日目

SS400
四三酸化鉄皮膜
150
50 ~ 150
50 ~ 200
SS400
四三酸化鉄皮膜
10

1個

-( - )

5日目

SS400
四三酸化鉄皮膜
200
50 ~ 200
50 ~ 200
SS400
四三酸化鉄皮膜
10

1個

-( - )

5日目

SUS304
なし
100
50 ~ 100
50 ~ 200
SUS304
-
10

1個

-( - )

5日目

SUS304
なし
120
50 ~ 120
50 ~ 200
SUS304
-
10

1個

-( - )

5日目

SUS304
なし
150
50 ~ 150
50 ~ 200
SUS304
-
10

1個

-( - )

5日目

SUS304
なし
200
50 ~ 200
50 ~ 200
SUS304
-
10

1個

-( - )

5日目

SS400
無電解ニッケルメッキ
100
50 ~ 100
50 ~ 200
SS400
無電解ニッケルメッキ
10

1個

-( - )

5日目

SS400
無電解ニッケルメッキ
120
50 ~ 120
50 ~ 200
SS400
無電解ニッケルメッキ
10

1個

-( - )

5日目

SS400
無電解ニッケルメッキ
150
50 ~ 150
50 ~ 200
SS400
無電解ニッケルメッキ
10

1個

-( - )

5日目

SS400
無電解ニッケルメッキ
200
50 ~ 200
50 ~ 200
SS400
無電解ニッケルメッキ
10

1個

-( - )

5日目

SS400
なし
100
50 ~ 100
50 ~ 200
SS400
-
10

1個

-( - )

5日目

SS400
なし
120
50 ~ 120
50 ~ 200
SS400
-
10

1個

-( - )

5日目

SS400
なし
150
50 ~ 150
50 ~ 200
SS400
-
10

1個

-( - )

5日目

SS400
なし
200
50 ~ 200
50 ~ 200
SS400
-
10

1個

-( - )

5日目

Loading...

詳細情報

基本情報

高さ・取付穴ピッチが1mm単位で指定できる溶接スタンドです。

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式B¥基準単価
YSSPYSBPYSMPYSFP
TypeAH50〜100H101〜150H151〜200H50〜100H101〜150H151〜200H50〜100H101〜150H151〜200H50〜100H101〜150H151〜200
YSSP

YSBP

YSMP

YSFP
100505,3405,6105,8605,8806,1706,4507,1608,1609,1208,5308,9509,350
606,1006,4306,7206,7207,0707,3907,9809,03010,0509,73010,26010,730
706,7907,1207,4407,4807,8308,2008,7409,79010,83010,84011,36011,890
807,4607,8208,1508,2108,6208,9709,44010,54011,59011,91012,48013,010
1008,6809,0609,3809,5609,96010,32010,76011,87012,92013,86014,46014,960
120505,3805,6505,8805,9206,2206,4807,1908,1909,1408,5809,0209,390
606,1806,4706,7906,8107,1207,4808,0709,08010,1309,87010,33010,840
706,8607,1807,5107,5507,9008,2608,7909,86010,91010,94011,47011,970
807,5607,8908,2108,3208,6809,0509,56010,61011,66012,06012,59013,090
1008,8109,1409,4909,69010,06010,45010,91011,96013,04014,06014,58015,140
1209,85010,35010,86010,85011,40011,96012,02013,27014,51015,72016,53017,330
150505,9406,2306,4906,5506,8607,1407,9809,0009,9809,4909,94010,360
606,8607,1707,4807,5507,8908,2308,97010,02011,05010,94011,45011,940
707,6107,9508,3208,3808,7609,1509,79010,86011,94012,15012,69013,270
808,3608,7609,1109,2009,64010,03010,59011,71012,80013,34013,97014,540
1009,71010,12010,47010,70011,14011,53012,04013,20014,27015,49016,16016,700
12011,07011,60012,12012,17012,78013,35013,51014,79016,03017,66018,48019,320
15012,86013,50014,09014,16014,87015,50015,44016,84018,17020,52021,55022,470
200506,0606,3506,6306,6806,9907,3008,2809,29010,2909,66010,13010,570
607,0107,3307,6307,7308,0708,4009,31010,36011,38011,18011,70012,180
707,8008,1508,5108,5808,9708,11010,17011,24012,32012,44013,01013,570
808,6108,9509,3109,4709,84010,25011,03012,10013,20013,74014,28014,860
1009,96010,31010,70010,97011,34011,77012,50013,57014,69015,90016,45017,060
12011,49012,04012,59012,65013,25013,85014,14015,44016,72018,32019,22020,080
15013,60014,23014,78014,95015,65016,26016,40017,79019,10021,68022,70023,570
20015,56016,43017,16017,13018,08018,89018,52020,16021,65024,82026,22027,370
数量スライド価格 [ ! ]1円未満切り捨て) こちら
数量区分標準対応個別対応
小口大口
数 量1〜1920〜5051〜
値引率基準単価5%お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 5 日目出荷
ご注文締切

ストークB

3日目出荷500円/1本PM 8:00迄>>こちら
[ ! ]3本以上で1明細行当たり一律1,350円

出荷日については、こちらをご覧ください。

概要・仕様

使用例

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
