シャフトホルダ　-Ｔ型（鋳造品）　止めねじタイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1-283

一部当日出荷可能

評価 4.5平均満足度4.5 この商品のレビューをみる（11件）

通常価格(税別): 830円～ 2,860円

税込価格: 913円～ 3,146円

【特長】・前後にスペースがない場合に最適です。・安価です。・止めねじタイプです...

詳細情報を確認する

環境対応：

RoHS対応（10物質）
形状：

T形
シャフトの締結方法：

止めねじ
タイプ：

鋳造品
厚さ：

スタンダード
ノック穴：

無し
クランプレバー：

無し
材質証明書：

対象外

(i)ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定36件の候補があります。

3Dプレビュー
CADデータダウンロード
2D/3D CADデータ ?
固定寸2D CADデータ

この商品は固定寸CADのご用意がございません。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

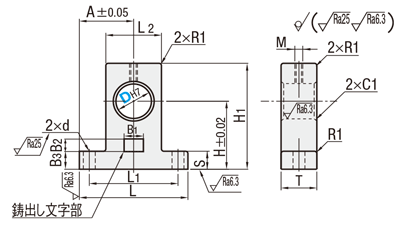

外形図・規格表

[ ! ]鋳出し文字部がない場合もあります。

Type	[ M ]材質	[ S ]表面処理	[ A ]付属品
SHTBT	S45C相当	四三酸化鉄皮膜	六角穴付止めねじ1本
SHTBM	S45C相当	無電解ニッケルメッキ	六角穴付止めねじ1本 (SUS)
SHTBS	SUS304相当	−
SHTBA	AC7A	白アルマイト

規格表

	型式
[oil]	SHTBT3030 SF−SHTBS2530

脱脂洗浄サービス >> こちら

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		D	H	L	H₁	T	L₁	d	L₂	A	S	B₁	B₂	B₃	止めネジ M	質量 g	￥基準単価
Type	No.																SHTBT	SHTBM	SHTBS	SHTBA
SHTBT SHTBM SHTBS SHTBA	815	8	15	42	24	10	32	5.5	18	21	6	14	8	2	M4	29(10)	830	1,040	1,340	900
	1020	10	20		30											46(16)	830	1,040	1,420	910
	1220	12			32				20							49(17)	900	1,090	1,480	950
	1320	13														46(16)	900	1,090	1,450	950
	1625	16	25	48	40		38		25	24	8					72(25)	950	1,190	1,660	970
	2025	20		60	43	16	45	6.6	30	30	10				M6	153(53)	1,190	1,320	2,040	1,040
	2030		30		48											178(62)	1,190	1,320	2,080	1,040
	2530	25		70	50		56		35	35	12					201(70)	1,350	1,590	2,800	1,220
	3030	30		84	53	20	64	9	44	42						314(109)	1,590	1,720	2,860	1,370

[ ! ]（）内は、アルミ製品の質量

型番リスト

表示件数:

型番	特性・用途	穴径 D(φ)	材質	詳細材質	表面処理	高さ　H(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

SHTBA1020	非磁性	10	[アルミニウム] AC7A	AC7A	白アルマイト	20	10	1個	910円( 1,001円 )	在庫品1日目当日出荷可能
SHTBA1220	非磁性	12	[アルミニウム] AC7A	AC7A	白アルマイト	20	10	1個	950円( 1,045円 )	在庫品1日目当日出荷可能
SHTBA1320	非磁性	13	[アルミニウム] AC7A	AC7A	白アルマイト	20	10	1個	950円( 1,045円 )	在庫品1日目当日出荷可能
SHTBA1625	非磁性	16	[アルミニウム] AC7A	AC7A	白アルマイト	25	10	1個	970円( 1,067円 )	在庫品1日目当日出荷可能
SHTBA2025	非磁性	20	[アルミニウム] AC7A	AC7A	白アルマイト	25	10	1個	1,040円( 1,144円 )	5日目
SHTBA2030	非磁性	20	[アルミニウム] AC7A	AC7A	白アルマイト	30	10	1個	1,040円( 1,144円 )	在庫品1日目当日出荷可能
SHTBA2530	非磁性	25	[アルミニウム] AC7A	AC7A	白アルマイト	30	10	1個	1,220円( 1,342円 )	在庫品1日目当日出荷可能
SHTBA3030	非磁性	30	[アルミニウム] AC7A	AC7A	白アルマイト	30	10	1個	1,370円( 1,507円 )	5日目
SHTBA815	非磁性	8	[アルミニウム] AC7A	AC7A	白アルマイト	15	10	1個	900円( 990円 )	在庫品1日目当日出荷可能
SHTBM1020	耐食性・耐薬品	10	[スチール] S45C相当	S45C相当	無電解ニッケルメッキ	20	10	1個	1,040円( 1,144円 )	在庫品1日目当日出荷可能
SHTBM1220	耐食性・耐薬品	12	[スチール] S45C相当	S45C相当	無電解ニッケルメッキ	20	10	1個	1,090円( 1,199円 )	在庫品1日目当日出荷可能
SHTBM1320	耐食性・耐薬品	13	[スチール] S45C相当	S45C相当	無電解ニッケルメッキ	20	10	1個	1,090円( 1,199円 )	在庫品1日目当日出荷可能
SHTBM1625	耐食性・耐薬品	16	[スチール] S45C相当	S45C相当	無電解ニッケルメッキ	25	10	1個	1,190円( 1,309円 )	在庫品1日目当日出荷可能
SHTBM2025	耐食性・耐薬品	20	[スチール] S45C相当	S45C相当	無電解ニッケルメッキ	25	10	1個	1,320円( 1,452円 )	在庫品1日目当日出荷可能
SHTBM2030	耐食性・耐薬品	20	[スチール] S45C相当	S45C相当	無電解ニッケルメッキ	30	10	1個	1,320円( 1,452円 )	在庫品1日目当日出荷可能
SHTBM2530	耐食性・耐薬品	25	[スチール] S45C相当	S45C相当	無電解ニッケルメッキ	30	10	1個	1,590円( 1,749円 )	在庫品1日目当日出荷可能
SHTBM3030	耐食性・耐薬品	30	[スチール] S45C相当	S45C相当	無電解ニッケルメッキ	30	10	1個	1,720円( 1,892円 )	在庫品1日目当日出荷可能
SHTBM815	耐食性・耐薬品	8	[スチール] S45C相当	S45C相当	無電解ニッケルメッキ	15	10	1個	1,040円( 1,144円 )	在庫品1日目当日出荷可能
SHTBS1020	非磁性	10	[ステンレス] SUS304相当	SUS304相当	なし	20	10	1個	1,420円( 1,562円 )	在庫品1日目当日出荷可能
SHTBS1220	非磁性	12	[ステンレス] SUS304相当	SUS304相当	なし	20	10	1個	1,480円( 1,628円 )	在庫品1日目当日出荷可能
SHTBS1320	非磁性	13	[ステンレス] SUS304相当	SUS304相当	なし	20	10	1個	1,450円( 1,595円 )	在庫品1日目当日出荷可能
SHTBS1625	非磁性	16	[ステンレス] SUS304相当	SUS304相当	なし	25	10	1個	1,660円( 1,826円 )	在庫品1日目当日出荷可能
SHTBS2025	非磁性	20	[ステンレス] SUS304相当	SUS304相当	なし	25	10	1個	2,040円( 2,244円 )	在庫品1日目当日出荷可能
SHTBS2030	非磁性	20	[ステンレス] SUS304相当	SUS304相当	なし	30	10	1個	2,080円( 2,288円 )	在庫品1日目当日出荷可能
SHTBS2530	非磁性	25	[ステンレス] SUS304相当	SUS304相当	なし	30	10	1個	2,800円( 3,080円 )	在庫品1日目当日出荷可能
SHTBS3030	非磁性	30	[ステンレス] SUS304相当	SUS304相当	なし	30	10	1個	2,860円( 3,146円 )	在庫品1日目当日出荷可能
SHTBS815	非磁性	8	[ステンレス] SUS304相当	SUS304相当	なし	15	10	1個	1,340円( 1,474円 )	在庫品1日目当日出荷可能
SHTBT1020	該当なし	10	[スチール] S45C相当	S45C相当	四三酸化鉄皮膜	20	10	1個	830円( 913円 )	在庫品1日目当日出荷可能
SHTBT1220	該当なし	12	[スチール] S45C相当	S45C相当	四三酸化鉄皮膜	20	10	1個	900円( 990円 )	在庫品1日目当日出荷可能
SHTBT1320	該当なし	13	[スチール] S45C相当	S45C相当	四三酸化鉄皮膜	20	10	1個	900円( 990円 )	在庫品1日目当日出荷可能
SHTBT1625	該当なし	16	[スチール] S45C相当	S45C相当	四三酸化鉄皮膜	25	10	1個	950円( 1,045円 )	在庫品1日目当日出荷可能
SHTBT2025	該当なし	20	[スチール] S45C相当	S45C相当	四三酸化鉄皮膜	25	10	1個	1,190円( 1,309円 )	在庫品1日目当日出荷可能
SHTBT2030	該当なし	20	[スチール] S45C相当	S45C相当	四三酸化鉄皮膜	30	10	1個	1,190円( 1,309円 )	在庫品1日目当日出荷可能
SHTBT2530	該当なし	25	[スチール] S45C相当	S45C相当	四三酸化鉄皮膜	30	10	1個	1,350円( 1,485円 )	在庫品1日目当日出荷可能
SHTBT3030	該当なし	30	[スチール] S45C相当	S45C相当	四三酸化鉄皮膜	30	10	1個	1,590円( 1,749円 )	在庫品1日目当日出荷可能
SHTBT815	該当なし	8	[スチール] S45C相当	S45C相当	四三酸化鉄皮膜	15	10	1個	830円( 913円 )	在庫品1日目当日出荷可能

基本情報

【特長】・前後にスペースがない場合に最適です。・安価です。・止めねじタイプです。

(i)ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら
◦SHTBT・SHTCT

数量区分	標準対応				個別対応
数量区分	小口				大口
数　量	1〜19	20〜24	25〜29	30〜50	51～
値引率	基準単価	5％	10％	18％	お見積り
出荷日	通常				お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
◦左記以外

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1〜20	21〜24	25〜29	30〜50	51～
値引率	基準単価	5％	10％	18％	お見積り
出荷日	通常	お見積り			お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

カタログ

ダウンロード (PDF)

カタログ（見開き版）

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

閉じる

あと6項目で型番確定

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
