位置決めピン　先端形状選択タイプ　－おねじ－

位置決めピン　先端形状選択タイプ　－おねじ－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格変更
  • 納期短縮
  • 規格拡張対象
評価 4.5平均満足度4.5 この商品のレビューをみる（30件）
通常価格(税別)
 -
税込価格
 -

先端形状を選択することができ、さらにL寸を０に指定することができます。取付側の...

詳細情報を確認する

規格・仕様：
  • 大口分納
  • 基本形状：
    大頭
  • 導入側仕様：
    なし
  • 取付側形状：
    おねじ
  • 位置決め側外径公差：
    0/-0.01
  • 取付側公差：
    g6
  • 材質証明書：
    対象

(i)ご注意

  • おねじタイプ＿ねじ元のニゲ加工をご希望の場合、追加工「NNC」をご指定下さい。
  • 精密洗浄・電解研磨を行った位置決めピン　先端形状選択タイプ　－おねじ－を新発売いたしました。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

回転ユニットプランジャタイプ

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

型番

未確定810件の候補があります。

Loading...

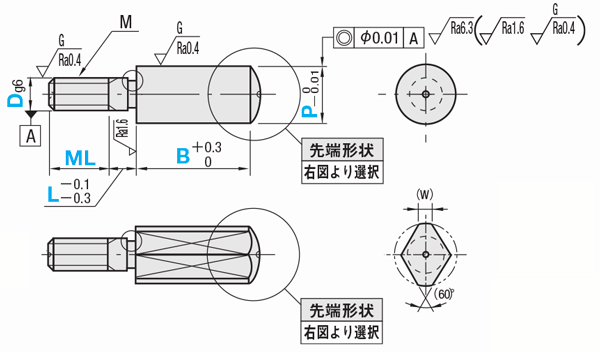

外形図・規格表

外形図

●丸

●ダイヤ

位置決めピン　先端形状選択タイプ　－おねじ－:関連画像

a＝1.0
d＝D－0.2
[ ! ]逃げ部寸法は参考値になります。

位置決めピン　先端形状選択タイプ　－おねじ－:関連画像
[ ! ]L＜Pitch×2の場合、不完全ねじ部（Pitch×2）はM×1.5に含まれます。並目ねじPitch寸法 　詳細はこちら
[ ! ]L寸0固定でインローがない全ねじタイプもご用意しております。 詳細はこちら
[ ! ]SUS304は研磨・センター穴無しの場合がございます。
[ ! ]SUS440Cまたは13CrステンレスはL寸が短い場合を除き、D部に識別用の溝がつきます。
先端形状
A
形状
[ ! ]ℓ1＝R− 位置決めピン　先端形状選択タイプ　－おねじ－:関連画像
[ ! ]R≧P/2
B
形状
[ ! ]ℓ2＝P−G2tan30° 参考：2tan30°≒1.15
[ ! ]G≦P
[ ! ]G＝Pの時、C0.2程度の面取り
C
形状
[ ! ]ℓ3＝P2÷tan30°＋R−(R÷sin30°)
[ ! ]R≦P/2
参考：tan30°≒0.577 sin30°＝0.5

材質表

材質
No.		[ M ]材質[ S ]表面処理[ H ]硬度

P、L、B寸指定タイプ

P、L、B、ML寸指定タイプ

丸ダイヤ丸ダイヤ
①SKS3相当−焼入硬度55〜60HRCLPAJLPDAJ
LPAJL
LPDAJL
②SKS3相当硬質クロムメッキ焼入硬度 50〜55HRC
メッキ硬度 750HV〜		LPAGLPDAG
LPAGL
LPDAGL
③S45C相当−焼入硬度45〜50HRCLPALPDA
LPANL
LPDAL
④S45C相当四三酸化鉄皮膜焼入硬度45〜50HRCLPABLPDAB
LPABL
LPDABL
⑤S45C相当硬質クロムメッキ焼入硬度 45〜50HRC
メッキ硬度 750HV〜		LPARLPDAR
LPARL
LPDARL
⑥SUS304−−LPASLPDAS
LPASL
LPDASL
⑦SUS304硬質クロムメッキメッキ硬度 750HV〜LPADLPDAD
LPADL
LPDADL
⑧SUS440Cまたは
13Crステンレス		−焼入硬度50〜55HRCLPAC−
LPACL
−

規格表

型式−P−B−R−G−L−ML
LPAA5
LPAJB10
LPABLB8		−
−
−		P10.00
P15.00
P9.50		−
−
−		B12.0
B17.0
B15.0		−

 		R6


−
−
G10
G10		−
−
−		L5
L10
L7

−

ML10
■P、L、B寸指定タイプ
型式P
指定0.01mm単位		B
指定0.1mm単位		R
指定1mm単位		G
指定1mm単位		L
指定1mm単位		ML
（M×1.5）		M
(並目)		ねじpitch＊締付トルク
N・cm		(W)
Type先端
形状		DD寸公差
ｇ6
A形状・C形状のみB形状のみ
  A

B

C		 3−0.002
−0.008		4.00〜 8.003.5〜25.0(10.0)A形状
R≧P/2

C形状
R≦P/2		B形状
G≦P		0〜104.5M30.5981.5
(丸)(ダイヤ)
 LPAJLPDAJ 4−0.004
−0.012		5.00〜 9.003.5〜25.0(10.0)6M40.72251.8
 LPAGLPDAG 56.00〜10.003.5〜30.0(10.0)7.5M50.84612.2
 LPALPDA 67.00〜12.003.5〜40.0(12.0)9M617843
 LPABLPDAB 8−0.0059.00〜15.003.5〜40.0(15.0)12M81.2519113.5
 LPARLPDAR10−0.01411.00〜20.005.0〜50.0(20.0)0〜2015M101.537834
 LPASLPDAS12−0.006
−0.017		13.00〜20.005.0〜50.0(20.0)18M121.7566055
 LPADLPDAD1617.00〜27.005.0〜50.0(20.0)0〜2524M162163667
 LPAC 20−0.007
−0.020		21.00〜30.005.0〜50.0(20.0)30M202.5329289

[ ! ]B寸（　）は、ダイヤ形状に適用
[ ! ]全ねじ形状をご希望の場合、L=0かつ追加工NNCをご指定ください。
＊焼入品の締付トルク（参考値）は強度区分（8.8）になります。（技術データ >> こちら参照）　ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。
■P、L、B、ML寸指定タイプ
型式P
指定0.01mm単位		B
指定0.1mm単位		R
指定1mm単位		G
指定1mm単位		L
指定1mm単位		ML
指定1mm単位		M
(並目)		ねじpitch＊締付トルク
N・cm		(W)
Type先端
形状		DD寸公差
ｇ6
A形状・C形状のみB形状のみ
  A

B

C		 3−0.002
−0.008		4.00〜 8.003.5〜25.0(10.0)A形状
R≧P/2

C形状
R≦P/2		B形状
G≦P		0〜123～9M30.5981.5
(丸)(ダイヤ)
 LPAJLLPDAJL 4−0.004
−0.012		5.00〜 9.003.5〜25.0(10.0)4～12M40.72251.8
 LPAGLLPDAGL 56.00〜10.003.5〜30.0(10.0)0～155～15M50.84612.2
 LPANLLPDAL 67.00〜12.003.5〜40.0(12.0)6～18M617843
 LPABLLPDABL 8−0.0059.00〜15.003.5〜40.0(15.0)8～24M81.2519113.5
 LPARLLPDARL10−0.01411.00〜20.005.0〜50.0(20.0)0〜2010～30M101.537834
 LPASLLPDASL12−0.006
−0.017		13.00〜20.005.0〜50.0(20.0)12～30M121.7566055
 LPADLLPDADL1617.00〜27.005.0〜50.0(20.0)0〜2516～40M162163667
 LPACL 20−0.007
−0.020		21.00〜30.005.0〜50.0(20.0)20～40M202.5329289

[ ! ]B寸（　）は、ダイヤ形状に適用
[ ! ]全ねじ形状をご希望の場合、L=0かつ追加工NNCをご指定ください。
＊焼入品の締付トルク（参考値）は強度区分（8.8）になります。（技術データ >> こちら参照）　ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。

追加工

 5 日目出荷
追加工
コード		追加工内容適用条件指定例\/1Code
SC2面幅を追加
位置決めピン　先端形状選択タイプ　－おねじ－:関連画像
SC指定1mm単位指定
[ ! ]P-3≦SC≦P-1,SC≧D
[ ! ]B≦11の場合、先端部に2面幅加工がつきます
[ NG ]ダイヤ形状は適用不可		LPAA5-P10.00-B12.0-R6-L5-SC8500
LACレンチ穴を追加（φ3.5）
位置決めピン　先端形状選択タイプ　－おねじ－:関連画像
φ3.5の穴加工追加
[ ! ]B≧10、P≧8の場合に適用
[ NG ]ダイヤ形状は適用不可		LPAA5-P10.00-B12.0-R6-L5-LAC100
LTEレンチ穴を追加（φ2.5）
位置決めピン　先端形状選択タイプ　－おねじ－:関連画像
φ2.5の穴加工追加
[ ! ]B≧8　7≦P≦15の場合に適用
[ NG ]ダイヤ形状は適用不可		LPAA5-P10.00-B12.0-R6-L5-LTE100
DRCドライバー溝を追加
位置決めピン　先端形状選択タイプ　－おねじ－:関連画像
[ ! ]幅0.8mm　深さ1mmLPAA5-P10.00-B12.0-R6-L5-DRC100
MCねじ径を変更
位置決めピン　先端形状選択タイプ　－おねじ－:関連画像
[ ! ]D/3≦MC＜D　[ ! ]MC≧3
[ ! ]不完全ねじ部（Pitch×2）が含まれます。
[ NG ]P、L，B、ML寸指定タイプは適用不可		LPAA5-P10.00-B12.0-R6-L5-MC4200
NNCねじ元ニゲ加工を追加
位置決めピン　先端形状選択タイプ　－おねじ－:関連画像
[ ! ]L=0の場合に適用LPAA5-P10.00-B12.0-R6-L0-NNC100
