仕様・寸法を表示する

追加工・オプション

ミスミ

ミスミ

位置決めピン　先端形状選択タイプ　先端長さ指定　－おねじ－

位置決めピン　先端形状選択タイプ　先端長さ指定　－おねじ－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格変更
  • 納期短縮
  • 規格拡張対象
評価 4.5平均満足度4.5 この商品のレビューをみる（11件）
通常価格(税別)
 -
税込価格
 -

先端形状選択タイプと同一形状ですが、寸法指定可能部が異なります。導入部全長とR...

詳細情報を確認する

規格・仕様：
  • 大口分納
  • 基本形状：
    大頭
  • 導入側先端形状：
    丸
  • 導入側仕様：
    なし
  • 取付側形状：
    おねじ
  • 位置決め側外径公差：
    0/-0.01
  • 取付側公差：
    g6
  • 材質証明書：
    対象

(i)ご注意

  • おねじタイプ＿ねじ元のニゲ加工をご希望の場合、追加工「NNC」をご指定下さい。
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

2軸調整機構（ワークホルダ付）

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

型番

未確定288件の候補があります。

Loading...

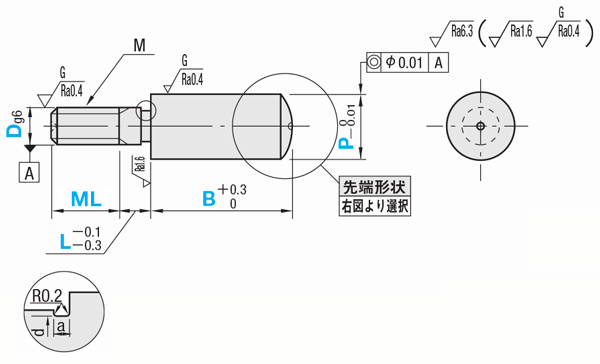

外形図・規格表

a＝1.0
d＝D－0.2
[ ! ]逃げ部寸法は参考値になります。

位置決めピン　先端形状選択タイプ　先端長さ指定　－おねじ－:関連画像
[ ! ]L＜Pitch×2の場合、不完全ねじ部（Pitch×2）はM×1.5に含まれます。並目ねじPitch寸法 　詳細はこちら
[ ! ]L寸0固定でインローがない全ねじタイプもご用意しております。 詳細はこちら
[ ! ]SUS304は研磨・センター穴無しの場合がございます。
[ ! ]SUS440Cまたは13CrステンレスはL寸が短い場合を除き、D部に識別用の溝がつきます。
先端形状
A
形状
[ ! ]B－C≧2
[ ! ]R1＝P28C＋C2
C
形状
[ ! ]B－E≧2
[ ! ]R2＝PcosA－2EsinA2－2sinA

参考：sin15°≒0.259　sin30°＝0.5　sin45°≒0.707
cos15°＝0.967　cos30°＝1.155　cos45°＝1.414

材質
No.		[ M ]材質[ S ]表面処理[ H ]硬度P、L、B寸
指定タイプ		P、L、B、ML寸
指定タイプ
①SKS3相当−焼入硬度 55〜60HRCLPALJLPALJL
②SKS3相当硬質クロムメッキ焼入硬度 50〜55HRC
メッキ硬度 750HV〜		LPALGLPALGL
③S45C相当−焼入硬度 45〜50HRCLPALLPALL
④S45C相当四三酸化鉄皮膜焼入硬度 45〜50HRCLPALBLPALBL
⑤S45C相当硬質クロムメッキ焼入硬度 45〜50HRC
メッキ硬度 750HV〜		LPALRLPALRL
⑥SUS304−−LPALSLPALSL
⑦SUS304硬質クロムメッキメッキ硬度 750HV〜LPALDLPALDL
⑧SUS440Cまたは
13Crステンレス		−焼入硬度 50〜55HRCLPALCLPALCL

規格表

型式−P−B−C−A−E−L−ML
LPALJA10
LPALC16
LPALRLA8		−
−
−		P12.00
P20.00
P10.00		−
−
−		B6.5
B7.0
B10.0		−

−		C5

C5
−

A15

−

E10
 		−
−
−		L0
L5
L2

−

ML10
■P、L、B寸指定タイプ
型式P
指定0.01mm単位		B
指定0.1mm単位		C
指定1mm単位		A
選択		E
指定1mm単位		L
指定1mm単位		ML
(Mx1.5)		M
(並目)		＊締付トルク
N・cm
Type先端
形状		DD寸公差
g6
A形状のみC形状のみC形状のみ
LPALJ
LPALG
LPAL
LPALB
LPALR
LPALS
LPALD
LPALC		A

C		 3−0.002
−0.008		4.00〜 8.005.0〜30.0A形状
1≦C≦P/2		C形状
15
30
45		C形状
3〜28

[ ! ]指定可能範囲はP寸に依存します。下表「E寸指定可能範囲詳細」をご確認ください。		0〜124.5M398
 4−0.004
−0.012		5.00〜 9.005.0〜30.06M4225
 56.00〜10.005.0〜35.00〜157.5M5461
 67.00〜12.005.0〜45.09M6784
 8−0.005
−0.014		9.00〜15.005.0〜45.012M81911
1011.00〜20.005.0〜55.00〜2015M103783
12−0.006
−0.017		13.00〜20.005.0〜55.018M126605
1617.00〜27.005.0〜60.00〜2524M1616366
20−0.007
−0.020		21.00〜30.005.0〜60.030M2032928
＊焼入品の締付トルク（参考値）は強度区分（8.8）になります。（技術データ >> こちら参照）　ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。
[ ! ]全ねじ形状をご希望の場合、L=0かつ追加工NNCをご指定ください。
■P、L、B、ML寸指定タイプ
型式P
指定0.01mm単位		B
指定0.1mm単位		C
指定1mm単位		A
選択		E
指定1mm単位		L
指定1mm単位		ML
指定1mm単位		M
(並目)		＊締付トルク
N・cm
Type先端
形状		DD寸公差
g6
A形状のみC形状のみC形状のみ
LPALJL
LPALGL
LPALL
LPALBL
LPALRL
LPALSL
LPALDL
LPALCL		A

C		 3−0.002
−0.008		4.00〜 8.005.0〜30.0A形状
1≦C≦P/2		C形状
15
30
45		C形状
3〜28

[ ! ]指定可能範囲はP寸に依存します。下表「E寸指定可能範囲詳細」をご確認ください。		0〜123～9M398
 4−0.004
−0.012		5.00〜 9.005.0〜30.04～12M4225
 56.00〜10.005.0〜35.00〜155～15M5461
 67.00〜12.005.0〜45.06～18M6784
 8−0.005
−0.014		9.00〜15.005.0〜45.08～24M81911
1011.00〜20.005.0〜55.00〜2010～30M103783
12−0.006
−0.017		13.00〜20.005.0〜55.012～30M126605
1617.00〜27.005.0〜60.00〜2516～40M1616366
20−0.007
−0.020		21.00〜30.005.0〜60.020～40M2032928
＊焼入品の締付トルク（参考値）は強度区分（8.8）になります。（技術データ >> こちら参照）　ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。
[ ! ]全ねじ形状をご希望の場合、L=0かつ追加工NNCをご指定ください。
■E寸 指定可能範囲 詳細
PE 指定1mm単位
A 15A 30A 45
4.00〜 4.994－－
 5.00〜 8.004〜63−
 8.01〜12.00 6〜124・53
12.01〜16.00 8〜165〜94・5
16.01〜20.0010〜20 7〜125〜7
20.01〜25.0012〜24 8〜156〜9
25.01〜30.0014〜2810〜18 7〜11

追加工

 5 日目出荷
追加工
コード		追加工内容適用条件指定例\/1Code
SC2面幅を追加
位置決めピン　先端形状選択タイプ　先端長さ指定　－おねじ－:関連画像
SC指定1mm単位指定
[ ! ]P-3≦SC≦P-1,SC≧D
[ ! ]B－C又はB－E≦11の場合、先端部に2面幅加工がつきます
[ NG ]ダイヤ形状は適用不可		LPALA5-P10.00-B12.0-R6-L5-SC8500
LACレンチ穴を追加（φ3.5）
位置決めピン　先端形状選択タイプ　先端長さ指定　－おねじ－:関連画像
φ3.5の穴加工追加
[ ! ]B－C又はB－E≧10、P≧8の場合に適用
[ NG ]ダイヤ形状は適用不可		LPALA5-P10.00-B12.0-R6-L5-LAC100
LTEレンチ穴を追加（φ2.5）
位置決めピン　先端形状選択タイプ　先端長さ指定　－おねじ－:関連画像
φ2.5の穴加工追加
[ ! ]B－C又はB－E≧8　7≦P≦15の場合に適用
[ NG ]ダイヤ形状は適用不可		LPALA5-P10.00-B12.0-R6-L5-LTE100
DRCドライバー溝を追加
位置決めピン　先端形状選択タイプ　先端長さ指定　－おねじ－:関連画像
[ ! ]幅0.8mm　深さ1mmLPALA5-P10.00-B12.0-R6-L5-DRC100
MCねじ径を変更
位置決めピン　先端形状選択タイプ　先端長さ指定　－おねじ－:関連画像
[ ! ]D/3≦MC＜D　[ ! ]MC≧3
指定方法 MC4
[ ! ]不完全ねじ部（Pitch×2）が含まれます。
[ NG ]P、L，B、ML寸指定タイプは適用不可		LPALA5-P10.00-B12.0-R6-L5-MC4200
NNCねじ元ニゲ加工を追加
位置決めピン　先端形状選択タイプ　先端長さ指定　－おねじ－:関連画像
[ ! ]L=0の場合に適用LPALA5-P10.00-B12.0-R6-L0-NNC100
