位置決めピン　先端形状選択タイプ　－めねじ（大頭/ストレート）－

位置決めピン　先端形状選択タイプ　－めねじ（大頭/ストレート）－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格変更
  • 納期短縮
  • 規格拡張対象
評価 4.6平均満足度4.6 この商品のレビューをみる（30件）
通常価格(税別)
 -
税込価格
 -

先端形状を3種類から選択可能で、裏からボルトで取付ける形状です。圧入に比べメン...

詳細情報を確認する

規格・仕様：
  • 大口分納
  • 導入側仕様：
    なし
  • 取付側形状：
    めねじ
  • 位置決め側外径公差：
    0/-0.01
  • 材質証明書：
    対象

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

簡易3軸調整機構

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

型番

未確定711件の候補があります。

Loading...

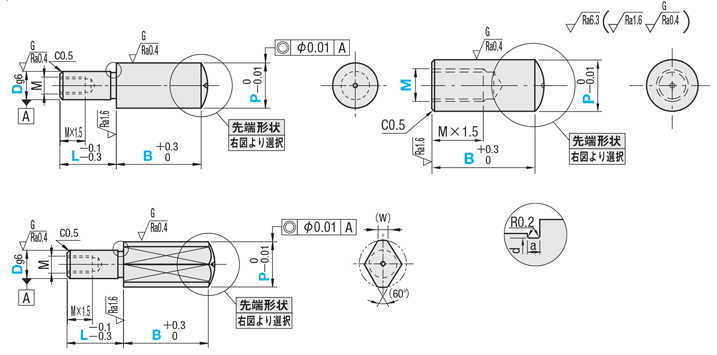

外形図・規格表

●丸 ●ストレート ●ダイヤ a＝1.0
d＝D－0.2 [ ! ]逃げ部寸法は参考値になります。 [ ! ]SUS304は研磨・センター穴無しの場合がございます。
[ ! ]丸・ダイヤのSUS440Cまたは13Crステンレス品はD部の任意の位置に識別用の溝がつきます。 位置決めピン　先端形状選択タイプ　－めねじ（大頭/ストレート）－:関連画像
先端形状
A
形状		[ ! ]R≧P/2
[ ! ]
B
形状
[ ! ]G≦P

[ ! ]ℓ2＝P-G2tan30° 参考：2tan30°≒1.15
[ ! ]G＝Pの時C0.2程度の面取り
C
形状		[ ! ]R≦P/2
[ ! ]ℓ3＝P2÷tan30°＋R−(R÷sin30°)
[ ! ]参考：tan30°≒0.577 sin30°＝0.5
材質
No.		[ M ]材質[ S ]表面処理[ H ]硬度丸ダイヤストレート
①SKS3相当−焼入硬度 55〜60HRCLPGJLPDGJLPCJ
②SKS3相当硬質クロムメッキ焼入硬度 50〜55HRC
メッキ硬度 750HV〜		LPGGLPDGGLPCG
③S45C相当−焼入硬度 45〜50HRCLPGLPDGLPC
④S45C相当四三酸化鉄皮膜焼入硬度 45〜50HRCLPGBLPDGBLPCB
⑤S45C相当硬質クロムメッキ焼入硬度 45〜50HRC
メッキ硬度 750HV〜		LPGRLPDGRLPCR
⑥SUS304−−LPGSLPDGSLPCS
⑦SUS304硬質クロムメッキメッキ硬度 750HV〜LPGD−LPCD
⑧SUS440Cまたは
13Crステンレス		−焼入硬度 50〜55HRCLPGCLPDGCLPCC

規格表

型式−P−B−R−G−L
LPGA6
LPGB10
LPCA6		−
−
−		P10.0
P16.0
P10.0		−
−
−		B25.0
B50.0
B25.0		−

−		R6

R6
−
G13		−
−		L6
L16
■大頭
型式P
指定0.01mm単位		B
指定0.1mm単位		R
指定1mm単位		G
指定1mm単位		L
指定1mm単位		M
(並目)		＊締付トルク
N・cm		(W)
Type先端
形状		DD寸公差
g6
A形状・C形状のみB形状のみ
(丸)
LPGJ
LPGG
LPG
LPGB
LPGR
LPGS
LPGD
LPGC		(ダイヤ)
LPDGJ
LPDGG
LPDG
LPDGB
LPDGR
LPDGS

LPDGC		A
B
C		 6−0.004
−0.012		 6.50〜12.002.0〜40.0(12.0)A形状
R≧P/2

C形状
R≦P/2		B形状
G≦P		6〜12M3983
 6TM2.6−
 8−0.005
−0.014		 9.00〜15.002.0〜40.0(15.0)8〜16M42253.5
1011.00〜20.003.0〜50.0(20.0)10(12)〜20M54614
10T6(12)〜16M4225
12−0.006
−0.017		13.00〜20.003.0〜50.0(20.0)12〜24M54615
12T8(12)〜18M4225
1617.00〜25.005.0〜50.0(20.0)16〜32M819117
16T10(14)〜24M6784
20−0.007
−0.020		21.00〜35.005.0〜50.0(20.0)20〜40M819119
20T12(18)〜30M6784
[ ! ]D寸でTが付くサイズは、ねじ径を1つ小さくして肉厚を厚くしております。（D寸はTをとった数字となります。）
[ ! ]B寸（ ）・L寸（ ）は、ダイヤ形状に適用 [ ! ]首下部の強度に注意 >> こちら [ ! ]下穴深さ（>>こちら）をご確認ください。穴が貫通する場合があります。
■ストレート
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式P
指定0.1mm単位		B
指定0.1mm単位		R
指定1mm単位		G
指定1mm単位		￥基準単価
Type先端形状M①SKS3焼
LPCJ		②SKS3硬質
LPCG		③S45C相当
LPC		④S45C相当四三酸化鉄
LPCB		⑤S45C相当硬質
LPCR		⑥SUS304
LPCS		⑦SUS304硬質
LPCD		⑧SUS440Cまたは
13Crステンレス
LPCC
A形状・C形状のみB形状のみ
LPCJ
LPCG
LPC
LPCB
LPCR
LPCS
LPCD
LPCC		A

B

C		 3 6.0〜10.010.0〜25.0A形状
R≧P/2

C形状
R≦P/2		Ｂ形状
G≦P		570740540600670710930890
 4 7.0〜12.011.0〜25.0600780570640710750980890
 5 8.0〜16.013.0〜30.06308106006707508001,040910
 6 9.0〜20.015.0〜40.06808806507108008701,120990
 811.0〜20.019.0〜50.07801,0007408009009701,2601,090
1014.0〜20.023.0〜50.01,0901,4001,0401,2201,4001,3701,6601,530
1218.0〜25.028.0〜60.01,1101,4301,0701,2501,4501,4201,7101,560
1622.0〜30.035.0〜60.01,5001,9301,4401,7402,0501,9002,2802,160
2026.0〜30.044.0〜60.01,8002,3101,7002,1302,5302,2702,7102,640
[ ! ]下穴深さ（>>こちら）をご確認ください。穴が貫通する場合があります。
＊焼入品の締付トルク（参考値）は強度区分（8.8）になります。（技術データ>> こちら参照）　ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。

追加工

 5 日目出荷
追加工
コード		追加工内容適用条件指定例\/1Code
SC2面幅を追加
位置決めピン　先端形状選択タイプ　－めねじ（大頭/ストレート）－:関連画像		SC指定1mm単位指定
[ ! ]丸タイプの場合P-3≦SC≦P-1,SC≧D
[ ! ]ストレートタイプの場合M+3≦SC≦P-1
[ ! ]B≦11の場合、先端部に2面幅加工がつきます		LPCA6-P10.0-B25.0-R6-SC9500
LACレンチ穴を追加（φ3.5）
位置決めピン　先端形状選択タイプ　－めねじ（大頭/ストレート）－:関連画像		φ3.5の穴加工追加
[ ! ]B≧10　P≧8の場合に適用		LPCA6-P10.0-B25.0-R6-LAC100
LTEレンチ穴を追加（φ2.5）
位置決めピン　先端形状選択タイプ　－めねじ（大頭/ストレート）－:関連画像		φ2.5の穴加工追加
[ ! ]B≧8　7≦P≦15の場合に適用		LPCA6-P10.0-B25.0-R6-LTE100
[ NG ]追加工はダイヤ形状適用不可
