シャフトホルダ　-Ｔ型（機械加工品）　クランプレバー付スリットタイプ-

シャフトホルダ　-Ｔ型（機械加工品）　クランプレバー付スリットタイプ-

画像をクリックして拡大イメージを表示する

  • シャフトホルダ　-Ｔ型（機械加工品）　クランプレバー付スリットタイプ-
  • シャフトホルダ　-Ｔ型（機械加工品）　クランプレバー付スリットタイプ-
  • シャフトホルダ　-Ｔ型（機械加工品）　クランプレバー付スリットタイプ-
評価 4.5平均満足度4.5 この商品のレビューをみる（9件）
通常価格(税別)
 -
税込価格
 -

治具用に使用するなどシャフトの位置調整やメンテナンスを頻繁に行う場合に便利です...

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

ワッシャ切り出し機

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定21件の候補があります。

Loading...

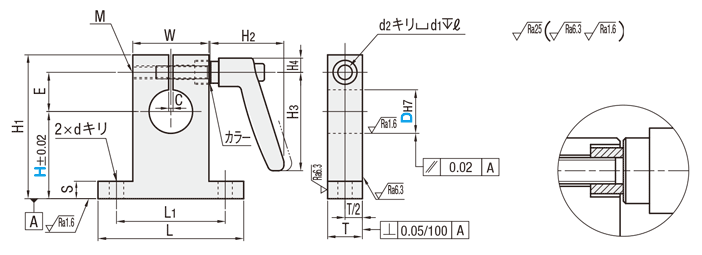

外形図・規格表

・カラー部詳細

[ ! ]取付穴Dは許容差H7で加工後スリット加工します。加工によってはH8程度に開く場合があります。
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、クランプレバー部、C、S、E、T/2寸法公差は除く。

Typeシャフトホルダクランプレバー部レバーネジ部カラー部
[ M ] 材質[ S ] 表面処理[ M ] 材質[ S ] 表面処理[ M ] 材質[ S ] 表面処理[ M ] 材質[ S ] 表面処理
SHSTBCLS45C相当四三酸化鉄皮膜亜鉛
ダイカスト		焼付
塗装		SUM23黒クロメートSUM22四三酸化鉄皮膜
SHSTMCLS45C相当無電解ニッケルメッキ無電解ニッケルメッキ
SHSTSCLSUS304−SUS303−SUS303−



規格表

型式−H−レバー色
SHSTBCL20−30−M
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式H
選択		レバー色LH1TSWL1dEM
(並目)		d2d1ℓCH2H3H4使用レバー￥基準単価
TypeDSHSTBCLSHSTMCLSHSTSCL
SHSTBCL
SHSTMCL
SHSTSCL		8 40   M
(オレンジ)
 B
(ブラック)
 S
(シルバーグレー)		42H＋1610618304.511M44.584.5235456.5CLDM4−16−M/B/S
(CLMS4−16−M/B/S)		2,5302,5805,730
10 40  2,5602,6105,730
12 40  H＋18132,5602,6106,170
16 40  54H＋20304215CLDM4−25−M/B/S
(CLMS4−25−M/B/S)		3,3003,3506,580
203040506067H＋2616835506.618M66.6116.5CLDM6−25−M/B/S
(CLMS6−25−M/B/S)		3,8003,8508,040
2530405060H＋28213,9604,0108,230
30 40506085H＋3320104565924M89149345.5638.75CLDM8−32−M/B/S
(CLMS8−32−M/B/S)		4,6304,6809,740
[ ! ]SHSTSCLの使用レバーは、（ ）のタイプとなります。

型番リスト

表示件数:
  1. 1
型番
特性・用途
穴径 D(φ)
材質
詳細材質
表面処理
高さ　H(mm)
レバー色
材質証明書：材質
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
該当なし
8
[スチール] S45C相当
S45C相当
四三酸化鉄皮膜
40
オレンジ [M] / シルバーグレー [S] / ブラック [B]
シャフトホルダ：S45C相当|クランプレバー部：亜鉛ダイカスト|レバーネジ部：SUM24L|カラー部：SUM22L
シャフトホルダ：四三酸化鉄皮膜|クランプレバー部：焼付塗装|レバーネジ部：黒クロメート|カラー部：四三酸化鉄皮膜
10

1個

-( - )

3日目

該当なし
10
[スチール] S45C相当
S45C相当
四三酸化鉄皮膜
40
オレンジ [M] / シルバーグレー [S] / ブラック [B]
シャフトホルダ：S45C相当|クランプレバー部：亜鉛ダイカスト|レバーネジ部：SUM24L|カラー部：SUM22L
シャフトホルダ：四三酸化鉄皮膜|クランプレバー部：焼付塗装|レバーネジ部：黒クロメート|カラー部：四三酸化鉄皮膜
10

1個

-( - )

3日目

該当なし
12
[スチール] S45C相当
S45C相当
四三酸化鉄皮膜
40
オレンジ [M] / シルバーグレー [S] / ブラック [B]
シャフトホルダ：S45C相当|クランプレバー部：亜鉛ダイカスト|レバーネジ部：SUM24L|カラー部：SUM22L
シャフトホルダ：四三酸化鉄皮膜|クランプレバー部：焼付塗装|レバーネジ部：黒クロメート|カラー部：四三酸化鉄皮膜
10

1個

-( - )

3日目

該当なし
16
[スチール] S45C相当
S45C相当
四三酸化鉄皮膜
40
オレンジ [M] / シルバーグレー [S] / ブラック [B]
シャフトホルダ：S45C相当|クランプレバー部：亜鉛ダイカスト|レバーネジ部：SUM24L|カラー部：SUM22L
シャフトホルダ：四三酸化鉄皮膜|クランプレバー部：焼付塗装|レバーネジ部：黒クロメート|カラー部：四三酸化鉄皮膜
10

1個

-( - )

3日目

該当なし
20
[スチール] S45C相当
S45C相当
四三酸化鉄皮膜
30 ～ 60
オレンジ [M] / シルバーグレー [S] / ブラック [B]
シャフトホルダ：S45C相当|クランプレバー部：亜鉛ダイカスト|レバーネジ部：SUM24L|カラー部：SUM22L
シャフトホルダ：四三酸化鉄皮膜|クランプレバー部：焼付塗装|レバーネジ部：黒クロメート|カラー部：四三酸化鉄皮膜
10

1個

-( - )

12日目

該当なし
25
[スチール] S45C相当
S45C相当
四三酸化鉄皮膜
30 ～ 60
オレンジ [M] / シルバーグレー [S] / ブラック [B]
シャフトホルダ：S45C相当|クランプレバー部：亜鉛ダイカスト|レバーネジ部：SUM24L|カラー部：SUM22L
シャフトホルダ：四三酸化鉄皮膜|クランプレバー部：焼付塗装|レバーネジ部：黒クロメート|カラー部：四三酸化鉄皮膜
10

1個

-( - )

3日目

該当なし
30
[スチール] S45C相当
S45C相当
四三酸化鉄皮膜
40 ～ 60
オレンジ [M] / シルバーグレー [S] / ブラック [B]
シャフトホルダ：S45C相当|クランプレバー部：亜鉛ダイカスト|レバーネジ部：SUM24L|カラー部：SUM22L
シャフトホルダ：四三酸化鉄皮膜|クランプレバー部：焼付塗装|レバーネジ部：黒クロメート|カラー部：四三酸化鉄皮膜
10

1個

-( - )

3日目

耐食性・耐薬品
8
[スチール] S45C相当
S45C相当
無電解ニッケルメッキ
40
オレンジ [M] / シルバーグレー [S] / ブラック [B]
シャフトホルダ：S45C相当|クランプレバー部：亜鉛ダイカスト|レバーネジ部：SUM24L|カラー部：SUM22L
シャフトホルダ：無電解ニッケルメッキ|クランプレバー部：焼付塗装|レバーネジ部：黒クロメート|カラー部：無電解ニッケルメッキ
10

1個

-( - )

3日目

耐食性・耐薬品
10
[スチール] S45C相当
S45C相当
無電解ニッケルメッキ
40
オレンジ [M] / シルバーグレー [S] / ブラック [B]
シャフトホルダ：S45C相当|クランプレバー部：亜鉛ダイカスト|レバーネジ部：SUM24L|カラー部：SUM22L
シャフトホルダ：無電解ニッケルメッキ|クランプレバー部：焼付塗装|レバーネジ部：黒クロメート|カラー部：無電解ニッケルメッキ
10

1個

-( - )

3日目

耐食性・耐薬品
12
[スチール] S45C相当
S45C相当
無電解ニッケルメッキ
40
オレンジ [M] / シルバーグレー [S] / ブラック [B]
シャフトホルダ：S45C相当|クランプレバー部：亜鉛ダイカスト|レバーネジ部：SUM24L|カラー部：SUM22L
シャフトホルダ：無電解ニッケルメッキ|クランプレバー部：焼付塗装|レバーネジ部：黒クロメート|カラー部：無電解ニッケルメッキ
10

1個

-( - )

3日目

耐食性・耐薬品
16
[スチール] S45C相当
S45C相当
無電解ニッケルメッキ
40
オレンジ [M] / シルバーグレー [S] / ブラック [B]
シャフトホルダ：S45C相当|クランプレバー部：亜鉛ダイカスト|レバーネジ部：SUM24L|カラー部：SUM22L
シャフトホルダ：無電解ニッケルメッキ|クランプレバー部：焼付塗装|レバーネジ部：黒クロメート|カラー部：無電解ニッケルメッキ
10

1個

-( - )

3日目

耐食性・耐薬品
20
[スチール] S45C相当
S45C相当
無電解ニッケルメッキ
30 ～ 60
オレンジ [M] / シルバーグレー [S] / ブラック [B]
シャフトホルダ：S45C相当|クランプレバー部：亜鉛ダイカスト|レバーネジ部：SUM24L|カラー部：SUM22L
シャフトホルダ：無電解ニッケルメッキ|クランプレバー部：焼付塗装|レバーネジ部：黒クロメート|カラー部：無電解ニッケルメッキ
10

1個

-( - )

3日目

耐食性・耐薬品
25
[スチール] S45C相当
S45C相当
無電解ニッケルメッキ
30 ～ 60
オレンジ [M] / シルバーグレー [S] / ブラック [B]
シャフトホルダ：S45C相当|クランプレバー部：亜鉛ダイカスト|レバーネジ部：SUM24L|カラー部：SUM22L
シャフトホルダ：無電解ニッケルメッキ|クランプレバー部：焼付塗装|レバーネジ部：黒クロメート|カラー部：無電解ニッケルメッキ
10

1個

-( - )

3日目

耐食性・耐薬品
30
[スチール] S45C相当
S45C相当
無電解ニッケルメッキ
40 ～ 60
オレンジ [M] / シルバーグレー [S] / ブラック [B]
シャフトホルダ：S45C相当|クランプレバー部：亜鉛ダイカスト|レバーネジ部：SUM24L|カラー部：SUM22L
シャフトホルダ：無電解ニッケルメッキ|クランプレバー部：焼付塗装|レバーネジ部：黒クロメート|カラー部：無電解ニッケルメッキ
10

1個

-( - )

3日目

非磁性
8
[ステンレス] SUS304
SUS304
なし
40
オレンジ [M] / シルバーグレー [S] / ブラック [B]
シャフトホルダ：SUS304|クランプレバー部：亜鉛ダイカスト|レバーネジ部：SUS303|カラー部：SUS303
シャフトホルダ：なし|クランプレバー部：焼付塗装
10

1個

-( - )

3日目

非磁性
10
[ステンレス] SUS304
SUS304
なし
40
オレンジ [M] / シルバーグレー [S] / ブラック [B]
シャフトホルダ：SUS304|クランプレバー部：亜鉛ダイカスト|レバーネジ部：SUS303|カラー部：SUS303
シャフトホルダ：なし|クランプレバー部：焼付塗装
10

1個

-( - )

3日目

非磁性
12
[ステンレス] SUS304
SUS304
なし
40
オレンジ [M] / シルバーグレー [S] / ブラック [B]
シャフトホルダ：SUS304|クランプレバー部：亜鉛ダイカスト|レバーネジ部：SUS303|カラー部：SUS303
シャフトホルダ：なし|クランプレバー部：焼付塗装
10

1個

-( - )

3日目

非磁性
16
[ステンレス] SUS304
SUS304
なし
40
オレンジ [M] / シルバーグレー [S] / ブラック [B]
シャフトホルダ：SUS304|クランプレバー部：亜鉛ダイカスト|レバーネジ部：SUS303|カラー部：SUS303
シャフトホルダ：なし|クランプレバー部：焼付塗装
10

1個

-( - )

3日目

非磁性
20
[ステンレス] SUS304
SUS304
なし
30 ～ 60
オレンジ [M] / シルバーグレー [S] / ブラック [B]
シャフトホルダ：SUS304|クランプレバー部：亜鉛ダイカスト|レバーネジ部：SUS303|カラー部：SUS303
シャフトホルダ：なし|クランプレバー部：焼付塗装
10

1個

-( - )

3日目

非磁性
25
[ステンレス] SUS304
SUS304
なし
30 ～ 60
オレンジ [M] / シルバーグレー [S] / ブラック [B]
シャフトホルダ：SUS304|クランプレバー部：亜鉛ダイカスト|レバーネジ部：SUS303|カラー部：SUS303
シャフトホルダ：なし|クランプレバー部：焼付塗装
10

1個

-( - )

3日目

非磁性
30
[ステンレス] SUS304
SUS304
なし
40 ～ 60
オレンジ [M] / シルバーグレー [S] / ブラック [B]
シャフトホルダ：SUS304|クランプレバー部：亜鉛ダイカスト|レバーネジ部：SUS303|カラー部：SUS303
シャフトホルダ：なし|クランプレバー部：焼付塗装
10

1個

-( - )

3日目

  1. 1

Loading...

詳細情報

基本情報

治具用に使用するなどシャフトの位置調整やメンテナンスを頻繁に行う場合に便利です。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数　量1〜910〜1415〜1920〜3031～
値引率基準単価5%10%23%お見積り
出荷日通常
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 3 日目出荷

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

[ ! ]クランプレバー詳細 こちら

カタログ

ダウンロード (PDF)
