ホルダ付マグネット ｈ７公差 薄型タイプ
- 当日出荷可能
- 通常単価(税別)
- 1,310円
- 税込単価
- 1,441円
【特長】h7公差タイプのホルダ付きマグネットです。耐熱温度は80℃です。
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
指定中 の仕様・寸法情報

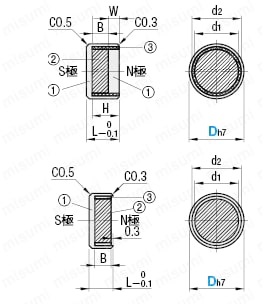

外形図・規格表
| 型式 | ① | ② | ③ | 耐熱温度 | ||
| [ M ]材質 | [ S ]表面処理 | [ M ]材質 | [ S ]表面処理 | [ M ]材質 | ||
| HXG HXGS | SUM24L | 無電解 ニッケルメッキ | ネオジム 磁石 | ニッケルメッキ | 黄銅 (C3604BD) | 80℃ |
規格表
| 型式 |
| HXG10 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | Dh7 | L | 吸着力 N｛kgf｝ | 表面磁束密度 ガウス［G］ | d1 | d2 | B | H | W | ￥基準単価 | |
| Type | D | ||||||||||
| HXG | 6 | 0 −0.012 | 6 | 2.9｛0.3｝ | 680〜750 | 4 | 5 | 3 | 5 | 2 | 1,440 |
| 8 | 0 −0.015 | 8.8｛0.9｝ | 750〜820 | 5 | 6 | 1,270 | |||||
| 10 | 9.8｛1.0｝ | 1000〜1500 | 8 | 9 | 1,160 | ||||||
| 13 | 0 −0.018 | 8 | 44.1｛4.5｝ | 1000〜1500 | 10 | 11 | 4 | 6 | 1,310 | ||
| 16 | 68.6｛7.0｝ | 1200〜1800 | 12 | 13 | 1,500 | ||||||
| HXGS | 6 | 0 −0.012 | 5 | 2.9｛0.3｝ | 2500〜3000 | 4 | 5 | 3 | − | − | 1,350 |
| 8 | 0 −0.015 | 9.8｛1.0｝ | 3000〜3400 | 5 | 6 | 1,180 | |||||
| 10 | 15.6｛1.6｝ | 3500〜4000 | 8 | 9 | 1,070 | ||||||
| 13 | 0 −0.018 | 6 | 58.8｛6.0｝ | 3500〜4000 | 10 | 11 | 1,220 | ||||
| 16 | 88.2｛9.0｝ | 3600〜4100 | 12 | 13 | 1,420 | ||||||
型番リスト
Loading...
詳細情報
基本情報
【特長】h7公差タイプのホルダ付きマグネットです。耐熱温度は80℃です。
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
HXG13で型番確定
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
