真空用フィルタ　交換エレメント-小型タイプ-

真空用フィルタ　交換エレメント-小型タイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 4.0平均満足度4.0 この商品のレビューをみる（4件）
通常価格(税別)
190円 ～ 800円
税込価格
209円 ～ 880円

【特長】・小型タイプの真空用フィルタ交換エレメントです。【材質】・本体 ： ポ...

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定3件の候補があります。

Loading...

外形図・規格表


VFSVFSE(交換用エレメント)
[ M ]材質 本体 ： ポリカーボネート
       エレメント ： ポリビニルホルマール


規格表

型式
VFS4
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式BCL1(L2)L3L4dXエレメント長ろ過面積
(cm2)		質量
(g)		￥基準単価￥スライド単価
TypeD1〜9コ10〜20
VFS448.51110.812.78.24109.8152.85.1770660
653.411.613.215.210.64.510.511.86790670
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

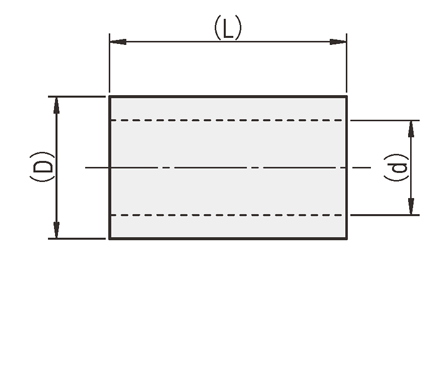

型式(D)(d)(L)￥基準単価￥スライド単価
1〜9コ10〜20
VFSE6415180170

型番リスト

表示件数:
  1. 1
型番
種類
エレメント交換
接続種類（IN側）
接続チューブ径（ミリサイズ・IN側） D
本体/交換用エレメント
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
小型タイプ
可
ワンタッチ配管(ミリサイズ)
φ4
本体
10

1個

770円( 847円 )

在庫品1日目

当日出荷可能

小型タイプ
可
ワンタッチ配管(ミリサイズ)
φ6
本体
10

1個

800円( 880円 )

在庫品1日目

当日出荷可能

フィルタエレメント
-
-
-
交換用エレメント
10

1個

190円( 209円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【特長】・小型タイプの真空用フィルタ交換エレメントです。【材質】・本体 ： ポリカーボネートです。・エレメント ： ポリビニールホルマールです。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格



納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
数量区分標準対応個別対応
小口大口
数　量1～2021～
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

概要・仕様



仕様・概要

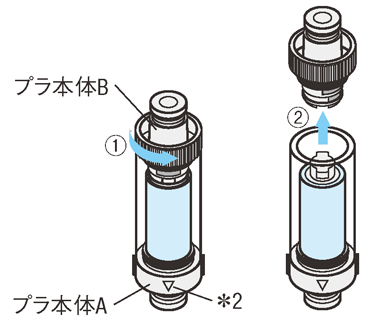

エレメント交換時の取扱い方
■取り外し方
1 プラ本体Bを反時計方向へ45度回転させる＊。
2 プラ本体Bを引き抜く。
＊プラ本体Bを回転させる時は絶対に45度以上回転させないでください。
本体を破損させる恐れがあります。		■ロック方法
1 プラ本体Aの凸部をプラ本体Bのキー溝に合わせ突き当たるまで押込む。
2 プラ本体Bを時計方向に45度回転させ＊1ロックする。
＊1. プラ本体Bを回転させる時は絶対に45度以上回転させないでください。
本体を破損させる恐れがあります。
[ ! ] ロック時には下図のようにプラ本体Aの凸部が確実に
プラ本体Bの穴の中心部にくるようにしてください。
＊2. △印の付いている側に真空発生器が来るようにしてください。
逆に取り付けた場合、エレメント内部が汚れるため、メンテナンス時期が分からなくなります。


使用例

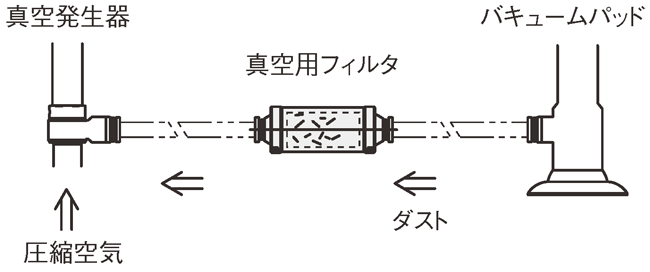

配管例
真空発生器とバキュームパッドの間に配管し、パッドから侵入した
塵・埃などを取り除き、真空発生器の故障を防ぎます。
真空用フイルタ　交換用エレメント:関連画像

■仕様
使用流体空気
使用温度範囲0〜60℃
使用圧力範囲−100〜0kPa
ろ過精度5μm
