配管マニホールド　ソケット部指定タイプ　ソケットおねじ

配管マニホールド　ソケット部指定タイプ　ソケットおねじ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.0平均満足度4.0 この商品のレビューをみる（1件）
通常価格(税別)
 -
税込価格
 -

【特長】・配管形状のマニホールドです。ソケットのサイズが指定できます

詳細情報を確認する

(i)ご注意

  • ご希望の寸法が無い場合はカタログ規格外品サービスカタログ規格外品サービス​にて製作可否を含めた見積の問い合わせになります。
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

型番

未確定140件の候補があります。

Loading...

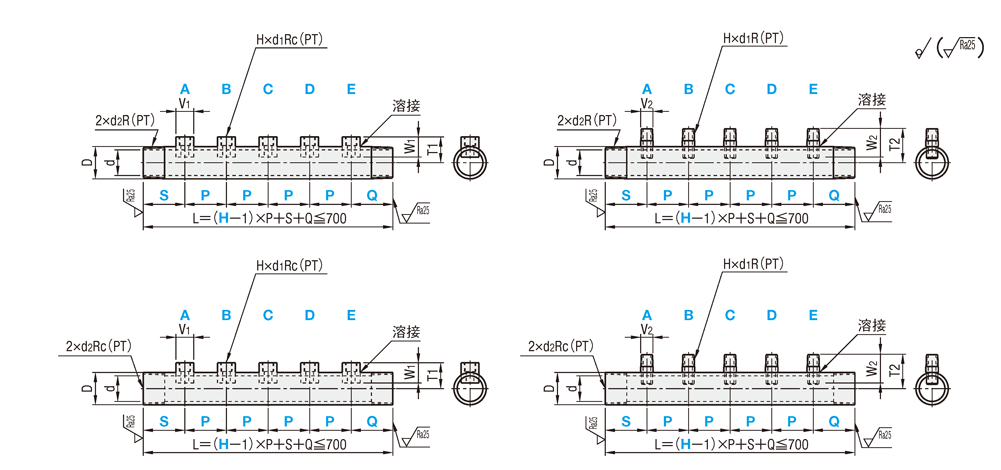

外形図・規格表

外形図

ソケットめねじ
ソケットおねじ
両端おねじ
両端めねじ
ねじ部　JIS　B0203　R(PT)　　(最高使用圧力：0.7MPa≒7kgf/cm2以下)
＊図面は穴数5の時のものです。
[ ! ]溶接による若干のひずみがあります。連結してお使いの際は、ひずみが累積しますのでご注意ください。
[ ! ]穴数 (H) に応じて、A～Eをお選びください。
H＝2の時はBまで、H＝3の時はCまで、
H＝4の時はDまで、H＝5の時はEまでご指定ください。



製品仕様


 Type[ M ]材質[ S ]表面処理
ソケット
めねじ		ソケット
おねじ		本体部ソケット
おねじめねじ
両端
おねじ		SGFF－SGPSGPS25C(M5のみS20C)三価クロメート
SGFM－無電解ニッケルメッキ
SUFFSUFFASUS304TPSUS304TP(M5のみSUS304)SUS304−
両端
めねじ		SGFMFSGFMFASGPSGPS25C(M5のみS20C)三価クロメート
SUFMF－SUS304TPSUS304TP(M5のみSUS304)SUS304−



規格表

型式−H(穴数)−P−S−Q−A−B−C−D−E
SUFF25A−3−P50−S50−Q50−A3−B2−C2     連数3の時
SGFMF25A−5−P50−S50−Q50−A3−B2−C3−D2−E3 連数5の時
SGFMF25A−4−P50−S50−Q50−A3−B2−C0−D2   連数4でCの穴が不要な時。(ソケットの数は、3個になります。)
[ ! ]穴数(H)に応じて、A〜Eをお選びください。
　H＝2の時はBまで、H＝3の時はCまで、H＝4の時はDまで、H＝5の時はEまでご指定ください。
■V1・T1寸法
d1
Rc(PT)		V1W1T1
5(M5)1013.4D/2＋W1−(L−H)
1(1/8)1517
2(1/4)2022
3(3/8)2524
4(1/2)3028
6(3/4)3531
■V2・T2寸法
d1
R(PT)		V2W2T2
5(M5)67.5D/2＋W2−A
1(1/8)10.510
2(1/4)13.815
3(3/8)17.317
4(1/2)21.720
6(3/4)27.223
※ソケット単体及び、ソケットL・H・A寸法はこちらをご覧ください。
型式H
(穴数選択)		P・S・QRc(PT)，R(PT)，M(並目)選択d2Dd
TypeNo.指定1mm単位A・B・C・D・ER(PT)材質：SGP材質：SUS
両端おねじ
タイプ		ソケットめねじ
SGFF
SGFM
SUFF		ソケットおねじ


SUFFA		15A2
3
4
5		35〜1500(穴無し)5(M5)1(1/8) 1/221.716.116.1
20A35〜1500(穴無し)5(M5)1(1/8)2(1/4)3/427.221.621.4
25A40〜1500(穴無し)1(1/8)2(1/4)3(3/8)13427.627.2
32A50〜1500(穴無し)2(1/4)3(3/8)4(1/2)1 1/442.735.735.5
40A60〜1500(穴無し)3(3/8)4(1/2)6(3/4)1 1/248.641.641.2
両端めねじ
タイプ		ソケットめねじ
SGFMF
SUFMF		ソケットおねじ
SGFMFA		15A2
3
4
5		35(45)〜1500(穴無し)5(M5)1(1/8) 1/221.716.116.1
20A35(45)〜1500(穴無し)5(M5)1(1/8)2(1/4)3/427.221.621.4
25A40(50)〜1500(穴無し)1(1/8)2(1/4)3(3/8)13427.627.2
32A50(60)〜1500(穴無し)2(1/4)3(3/8)4(1/2)1 1/442.735.735.5
40A60(70)〜1500(穴無し)3(3/8)4(1/2)6(3/4)1 1/248.641.641.2
[ ! ]P・S・Qは、L＝(H−1)×P＋S＋Q≦700の範囲でご指定ください。[ ! ]両端めねじタイプの場合、S・Qの最小指定寸法は( )数値となります。
[ ! ]A〜Eは、( )の前の0・1・2・3・4・5・6でご指定ください。0を指定の場合、ピッチはそのまま残り、ソケット間の距離は2×Pとなります。
[ ! ]ソケットめねじタイプのソケットは全てめねじとなり、ソケットおねじタイプのソケットは全ておねじとなります。[ ! ]注文方法は下記注文例及び、ピッチ最小間隔表をご参照ください。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
■ソケットピッチ（P）最小間隔表
サイズM51/81/43/81/23/4
M5353535384043
1/8353538404345
1/4353840434548
3/8384043454850
1/2404345485053
3/4434548505355
上記ピッチ以上でPをご選定ください。
