配管マニホールド　２方向９０°

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.2-1316

評価 4.2平均満足度4.2 この商品のレビューをみる（4件）

通常価格(税別): -

税込価格: -

【特長】・配管形状のマニホールドです。・表面処理は、三価クロメートを選択できま...

詳細情報を確認する

環境対応：

RoHS対応（10物質）
特性・用途：

該当なし
種類：

配管マニホールド
配管口タイプ：

2方向90°
分岐接続種類：

めねじタイプ(Rc)
材質証明書：

対象

(i)ご注意

ご希望の寸法が無い場合はカタログ規格外品サービスカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定80件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

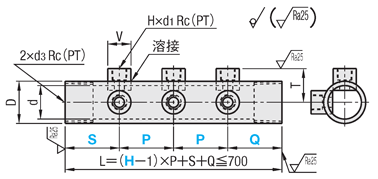

外形図

両端おねじ

両端めねじ

■V・T寸法

d₁ Rc(PT)	V	T
1(1/8)	15	21.7
2(1/4)	20	28.4
3(3/8)	25	33.4
4(1/2)	30	39.9

ねじ部　JIS　B0203　R(PT)　　(最高使用圧力：0.7MPa≒7kgf/cm²以下)
＊図面は連数3を選択時のものです。
[ ! ]使用可能流体：水・空気

製品仕様

	Type	[ M ]材質	[ S ]表面処理
両端おねじ	SGMLF	SGP	三価クロメート
両端おねじ	SUMLF	SUS304TP	−
両端めねじ	SGMMLF	SGP	三価クロメート
両端めねじ	SUMMLF	SUS304TP	−

規格表

型式	−	H(穴数)	−	P	−	S	−	Q
SUMLF32A	−	3	−	P50	−	S50	−	Q50

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			H (連数選択)	P・S・Q	d₁	d₂	d₃	D	d		￥基準単価
Type		No.		指定1mm単位	Rc(PT)	R (PT)	Rc(PT)		材質：SGP	材質：SUS	本体部材質：SGP					本体部材質：SUS304TP
両端おねじ	両端めねじ	No.		指定1mm単位	Rc(PT)	R (PT)	Rc(PT)		材質：SGP	材質：SUS	H2	H3	H4	H5	H6	H2	H3	H4	H5	H6
SGMLF SUMLF	SGMMLF SUMMLF	20A	2 3 4 5 6	35(45)〜150	1/8	3/4	3/4	27.2	21.6	21.4	3,150	4,030	4,900	5,600	6,590	4,780	6,160	7,960	9,490	10,680
		25A		40(50)〜150	1/4	1	1	34	27.6	27.2	3,590	4,460	5,340	6,390	7,350	5,650	7,760	10,000	11,360	12,860
		32A		50(60)〜150	3/8	1 1/4	1 1/4	42.7	35.7	35.5	4,240	5,180	6,270	7,570	8,400	6,560	9,180	11,380	13,560	14,990
		40A		60(70)〜150	1/2	1 1/2	1 1/2	48.6	41.6	41.2	4,820	6,130	7,000	8,760	10,150	8,580	11,360	14,090	16,300	18,980

[ ! ]両端めねじの場合、S・Qの最小指定寸法は、（）数値になります。
[ ! ]P・S・Qは、L＝（H−1）×P＋S＋Q≦700の範囲でご指定ください。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

型番リスト

表示件数:
