一軸アクチュエータ　ＬＸ３０モータ付　標準/カバータイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1-485

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): -

税込価格: -

モータ選定、モータ組み付け工数を削減！モータ、カップリング、センサレール等を組...

詳細情報を確認する

本体/周辺部品：

本体
モータ取付姿勢：

ストレート
精度：

精密級
グリース：

標準
潤滑ユニット有無：

なし
ボールねじ軸径(Φ)：

10
テーブル長：

54
駆動方式：

研削ボールねじ
スライダ材質：

クロムモリブデン鋼
スライダ表面処理：

低温黒色クロム
基本定格荷重動定格（N）：

9732
基本定格荷重静定格（N）：

17218
静的許容モーメント Ma：

126
静的許容モーメント Mb：

126
静的許容モーメント Mc：

387
繰返し位置決め精度（μm）：

±3
位置決め精度（μm）：

25
走り平行度（μm）：

15

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定288件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

技術情報満載のアクチュエータ総合情報サイトはこちらから一軸アクチュエータ　ＬＸ３０モータ付　標準/カバータイプ:関連画像

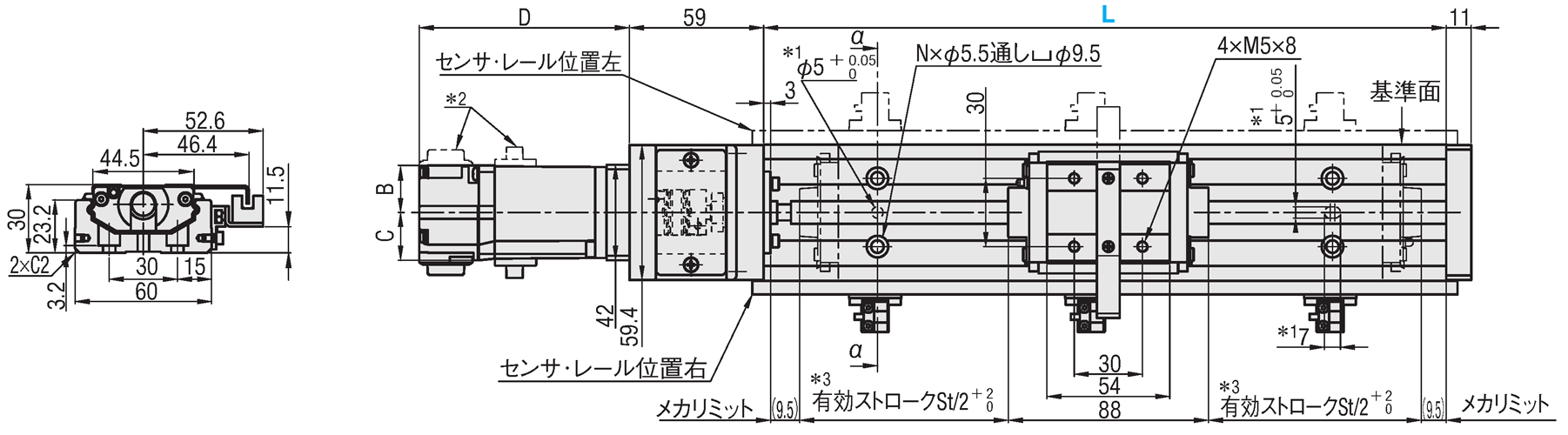

LXM3005
LXM3010

α―α断面

モータ種類：A2E
（HG-KR13）

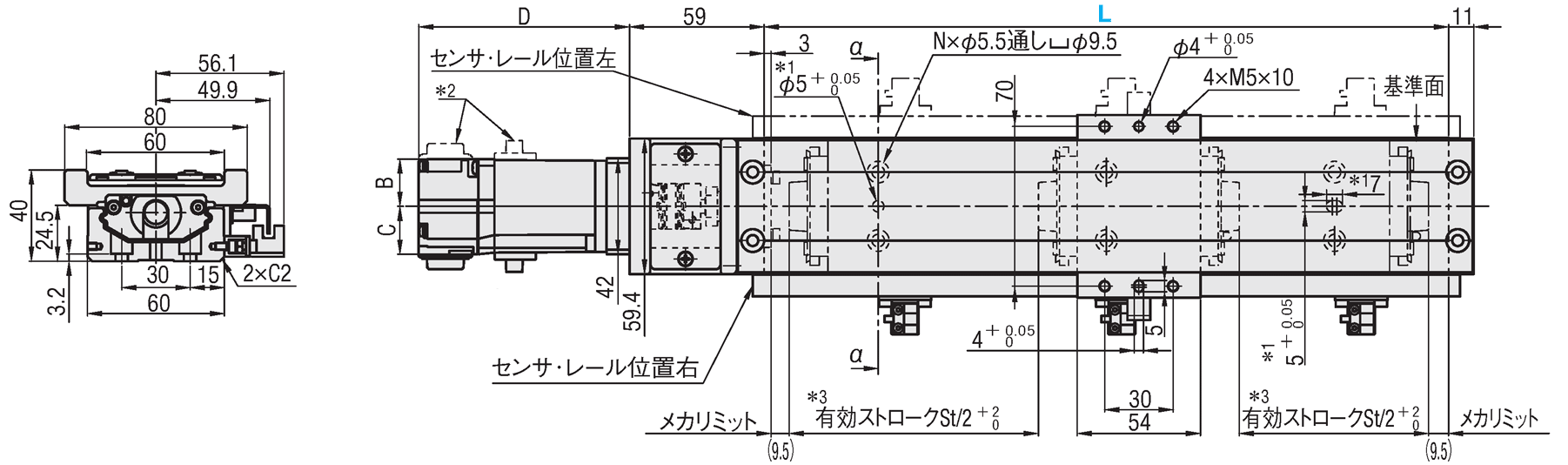

LXM3005C
LXM3010C

α―α断面

モータ種類：A2E
（HG-KR13）

＊1：位置決め用ノック穴（ベース部加工）＊2：センサ・レール位置「左」を選択した場合、モータケーブルも左側になります。
＊3：リミットセンサは、有効ストローク St/2＋2
0 となる位置で調整されます。
＊4：図中のモータは一例です。ラインナップ寸法は制御一覧表、モータ部寸法表をご参照ください。

カバータイプ	標準タイプ

[ ! ]穴詳細寸法はこちら	注：Ｆ寸法がマイナスの場合ベース下面よりモータは下に出ます。

注：ご使用の際はドグとの干渉にご注意ください。

■構成品
アクチュエータ本体/アンプ・ドライバ/ケーブル
付属品：アンプ・ドライバ取扱説明書
■アクチュエータ本体

	ベ−ス	ブロック
[ M ]材質	炭素鋼	SCM材
[ S ]表面処理	低温黒色クロムメッキ
[ H ]硬度	高周波焼入れ HRC58～64	HRC58～62

アンプ・ドライバ仕様 >>こちら
ケーブル仕様こちら
[ ! ]グリース名：昭和シェル製アルバニアグリースEP2

規格表

型式

−

モータ種類

−

アンプ/ドライバ種類

−

ケーブル

−

センサ数

−

センサ・レール位置

−

ベース全長L

LXM3005

−

A2E

−

AM10E

−

600

■基本仕様表

型式	リ−ド (mm)	ボ−ルねじ径 (mm)	繰返し位置決め精度(mm)	位置決め精度(mm)		平行度(mm)		バックラッシ (mm)	静的許容モ−メント(N・m)
				L＝400以下	L＝450以上	L＝400以下	L＝450以上		Ma	Mb	Mc
LXM3005	5	φ10 (研削)	±0.003	0.02	0.025	0.01	0.015	0.003	126	126	387
LXM3010	10
LXM3005C	5
LXM3010C	10

[ ! ]精度規格値は、レールの固定後の値です。（レールねじ締結前の値ではありません。）各値はこちら参照　[ ! ]静的許容モーメントに関しては、こちらをご参照ください。
■制御一覧表

メ−カ−名	モ−タ種類						アンプ/ドライバ種類			モ−タ・ドライバメ−カ−セット型番
メ−カ−名	選択	モ−タ	メ−カ−型番	出力/種類	ブレ−キ(注1)	質量(kg)	選択	電源	メ−カ−型番	モ−タ・ドライバメ−カ−セット型番
三菱電機	A2E	ACサ−ボ	HG－KR13	100W	無	0.54	有：AM10E 無：N(注2)	AC200V	MR−J4−10A (汎用Aタイプ)	−
三菱電機	A2BE	ACサ−ボ	HG－KR13B	100W	有	0.74	有：AM10E 無：N(注2)	AC200V	MR−J4−10A (汎用Aタイプ)	−
オリエンタルモ−タ−	T2E	ステッピング	ARM46AC	αステップ	無	0.47	D2E	単相 AC100V	ARD−A	AR46AA
	T3E		ARM66AC	αステップ		0.9	D3E		ARD−A	AR66AA
	T4E		PKE545AC	5相		0.38	D4E		RKSD503−A	RKS545AA
	T5E		PKE566AC	5相		0.9	D5E		RKSD507−A	RKS566AA
	T2BE		ARM46MC	αステップ	有	0.62	D2E		ARD−A	AR46MA
	T3BE		ARM66MC	αステップ		1.2	D3E		ARD−A	AR66MA
	T4BE		PKE545MC−A1	5相		0.52	D6E		RKSD503M−A	−
	T5BE		PKE566MC	5相		1.2	D7E		RKSD507M−A	RKS566MA

型式	選択
型式	モ−タ種類	アンプ/ドライバ種類	ケ−ブル (注3)	センサ数 (注4)	センサ・レ−ル位置	ベ−ス全長 L(mm)
LXM3005 LXM3010 LXM3005C LXM3010C	制御一覧表より選択	制御一覧表より選択	有(3m)：3 無：N	2個：2 3個：3 無：N	右：R 左：L	150〜600 (50ピッチ)

■可搬質量・最高速度相関表

型式	メーカー名	モ−タ種類	可搬質量(kg)		最高速度(mm/sec)
型式	メーカー名	モ−タ種類	水平	垂直	水平	垂直
LXM3005 LXM3005C	三菱電機	A2(B)E	32	8	235	250
	オリエンタルモ−ター	T2(B)E			160	150
		T3(B)E			175	160
		T4(B)E			90	70
		T5(B)E			150	140
LXM3010 LXM3010C	三菱電機	A2(B)E	24	8	450	400
	オリエンタルモ−ター	T2(B)E			250	200
		T3(B)E			275	275
		T4(B)E			135	10
		T5(B)E			210	45

[ ! ]検証による参考値であり、駆動条件により可搬質量及び、最高速度は異なります。
[ ! ]水平はブレーキ無モータ、垂直はブレーキ付モータの値となります。
[ ! ]加減速距離：各25mm、LX3010は加減速距離：各50mm。
■モータ部寸法表

メ−カ−名	モータ種類	幅B(mm)	幅C(mm)	長さD(mm)	高さE (mm)	下面高さF (mm)
三菱電機	A2E	20.7	21	92.4	41.8（42）	0.6（0.8）
	A2BE			133
オリエンタルモ−タ−	T2E	21		74.5	42.3	0.3
	T2BE			104.1
	T3E	30	30	74.5	51.3	−8.7
	T3BE			109.5
	T4E	21	21	52.5	42.3	0.3
	T4BE			81.5
	T5E	30	30	69.5	51.3	−8.7
	T5BE			104.5

＊F寸法（　）内はセンサレール位置（左）の場合
■ケーブル構成表
各モータ、各アンプ・ドライバに接続可能なコネクタ処理・端末処理済みです。

メ−カ−名	モ−タ種類	モータ電源ケ−ブル	ブレ−キ用ケ−ブル	エンコ−ダケ−ブル
三菱電機	A2E	1本 SVPM−J3HF1−B−3−02S	−	1本 SVEM−J3HF1−B−3
	A2BE		1本 SVPM−J3HF1B−B−3−02S
オリエンタルモ−タ−	T2E	1本 CC030VAR	−	−
	T3E
	T4E	1本 CC030VPF	−
	T5E
	T2BE	1セット CC030VARB(電磁ブレーキ付用ケーブルセット)
	T3BE
	T4BE	1セット CC030VPFB(電磁ブレーキ付用ケーブルセット)
	T5BE

（注1）垂直使用時はブレーキ付をご使用ください。
（注2）アンプ「無」を選択した場合、アンプは付属致しません。
（注3−1）ケーブル「有」を選択の場合、ケーブル構成表に記載のあるケーブルが付属されます。仕様こちら
（注3−2）3m以外のケーブルをご使用の場合、「無」を選択しこちら～掲載品から別途ご手配ください。
（注4−1）センサ「無」を選択した場合、センサ用レールは付帯されますが、ドグは付帯されません。
（注4−2）センサケーブルの端末は、お客様にてコネクタ処理等が必要です。センサの詳細は、こちらのFPML25をご参照ください。
（注4−3）LXMシリーズ添付のセンサは、センサの生産終了に伴い2017年4月より、(旧)FPML24から後継機の(新)FPML25へ変更となります。
■寸法・アクチュエータ本体質量表

型式	仕様項目	ベ−ス全長 L(mm)
型式	仕様項目	150	200	250	300	350	400	450	500	550	600
LXM3005 LXM3010 LXM3005C LXM3010C	有効ストロ−クSt	40	90	140	190	240	290	340	390	440	490
	A	25	50	50	50	50	50	50	50	50	50
	P₁	−	−	100	100	100	100	100	100	100	100
	P₂	100	100	50	100	50	100	50	100	50	100
	ピッチ数	1	1	2	2	3	3	4	4	5	5
	穴数 N	4	4	6	6	8	8	10	10	12	12
標準タイプ	本体質量 (kg)	1.64	1.99	2.32	2.67	3.01	3.36	3.70	4.04	4.39	4.73
カバータイプ	本体質量 (kg)	2.09	2.43	2.78	3.12	3.47	3.82	4.16	4.50	4.84	5.19

[ ! ]本体質量はアクチュエータ・カップリング・センサレール・センサ3個・ドグの合計質量です。
[ ! ]モータ質量は制御一覧表をご参照ください。

型番リスト

表示件数:

型番	カバー	リード（mm）	呼び（高さ）	モータ有無	テーブル幅	アンプ電圧	使用周囲温度	最高速度（mm/s）	モータ種類	ケーブル	センサ数	最高速度(水平)(mm/sec)	最高速度(垂直)(mm/sec)	センサ・レール位置	ベース全長 [L](mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

LXM3005-A2BE-AM10E-3-2-[L,R]-[150,200,250,300,350,400,450,500,550,600]	なし	5	30	サーボモータ	44.5	AC200V	0～	235	100W・ブレーキ有	3(3m)	2個	235	250	右 [R] / 左 [L]	150 ～ 600	10	1個	-( - )	8日目
LXM3005-A2BE-AM10E-3-3-[L,R]-[150,200,250,300,350,400,450,500,550,600]	なし	5	30	サーボモータ	44.5	AC200V	0～	235	100W・ブレーキ有	3(3m)	3個	235	250	右 [R] / 左 [L]	150 ～ 600	10	1個	-( - )	8日目
LXM3005-A2BE-AM10E-3-N-[L,R]-[150,200,250,300,350,400,450,500,550,600]	なし	5	30	サーボモータ	44.5	AC200V	0～	235	100W・ブレーキ有	3(3m)	N(無し)	235	250	右 [R] / 左 [L]	150 ～ 600	10	1個	-( - )	8日目
LXM3005-A2BE-AM10E-N-2-[L,R]-[150,200,250,300,350,400,450,500,550,600]	なし	5	30	サーボモータ	44.5	AC200V	0～	235	100W・ブレーキ有	N(無し)	2個	235	250	右 [R] / 左 [L]	150 ～ 600	10	1個	-( - )	8日目
LXM3005-A2BE-AM10E-N-3-[L,R]-[150,200,250,300,350,400,450,500,550,600]	なし	5	30	サーボモータ	44.5	AC200V	0～	235	100W・ブレーキ有	N(無し)	3個	235	250	右 [R] / 左 [L]	150 ～ 600	10	1個	-( - )	8日目
LXM3005-A2BE-AM10E-N-N-[L,R]-[150,200,250,300,350,400,450,500,550,600]	なし	5	30	サーボモータ	44.5	AC200V	0～	235	100W・ブレーキ有	N(無し)	N(無し)	235	250	右 [R] / 左 [L]	150 ～ 600	10	1個	-( - )	8日目
LXM3005-A2BE-N-3-2-[L,R]-[150,200,250,300,350,400,450,500,550,600]	なし	5	30	サーボモータ	44.5	なし	0～	235	100W・ブレーキ有	3(3m)	2個	235	250	右 [R] / 左 [L]	150 ～ 600	10	1個	-( - )	8日目
LXM3005-A2BE-N-3-3-[L,R]-[150,200,250,300,350,400,450,500,550,600]	なし	5	30	サーボモータ	44.5	なし	0～	235	100W・ブレーキ有	3(3m)	3個	235	250	右 [R] / 左 [L]	150 ～ 600	10	1個	-( - )	8日目
LXM3005-A2BE-N-3-N-[L,R]-[150,200,250,300,350,400,450,500,550,600]	なし	5	30	サーボモータ	44.5	なし	0～	235	100W・ブレーキ有	3(3m)	N(無し)	235	250	右 [R] / 左 [L]	150 ～ 600	10	1個	-( - )	8日目
LXM3005-A2BE-N-N-2-[L,R]-[150,200,250,300,350,400,450,500,550,600]	なし	5	30	サーボモータ	44.5	なし	0～	235	100W・ブレーキ有	N(無し)	2個	235	250	右 [R] / 左 [L]	150 ～ 600	10	1個	-( - )	8日目
LXM3005-A2BE-N-N-3-[L,R]-[150,200,250,300,350,400,450,500,550,600]	なし	5	30	サーボモータ	44.5	なし	0～	235	100W・ブレーキ有	N(無し)	3個	235	250	右 [R] / 左 [L]	150 ～ 600	10	1個	-( - )	8日目
LXM3005-A2BE-N-N-N-[L,R]-[150,200,250,300,350,400,450,500,550,600]	なし	5	30	サーボモータ	44.5	なし	0～	235	100W・ブレーキ有	N(無し)	N(無し)	235	250	右 [R] / 左 [L]	150 ～ 600	10	1個	-( - )	8日目
LXM3005-A2E-AM10E-3-2-[L,R]-[150,200,250,300,350,400,450,500,550,600]	なし	5	30	サーボモータ	44.5	AC200V	0～	235	100W・ブレーキ無	3(3m)	2個	235	250	右 [R] / 左 [L]	150 ～ 600	10	1個	-( - )	8日目
LXM3005-A2E-AM10E-3-3-[L,R]-[150,200,250,300,350,400,450,500,550,600]	なし	5	30	サーボモータ	44.5	AC200V	0～	235	100W・ブレーキ無	3(3m)	3個	235	250	右 [R] / 左 [L]	150 ～ 600	10	1個	-( - )	8日目
LXM3005-A2E-AM10E-3-N-[L,R]-[150,200,250,300,350,400,450,500,550,600]	なし	5	30	サーボモータ	44.5	AC200V	0～	235	100W・ブレーキ無	3(3m)	N(無し)	235	250	右 [R] / 左 [L]	150 ～ 600	10	1個	-( - )	8日目
LXM3005-A2E-AM10E-N-2-[L,R]-[150,200,250,300,350,400,450,500,550,600]	なし	5	30	サーボモータ	44.5	AC200V	0～	235	100W・ブレーキ無	N(無し)	2個	235	250	右 [R] / 左 [L]	150 ～ 600	10	1個	-( - )	8日目
LXM3005-A2E-AM10E-N-3-[L,R]-[150,200,250,300,350,400,450,500,550,600]	なし	5	30	サーボモータ	44.5	AC200V	0～	235	100W・ブレーキ無	N(無し)	3個	235	250	右 [R] / 左 [L]	150 ～ 600	10	1個	-( - )	8日目
LXM3005-A2E-AM10E-N-N-[L,R]-[150,200,250,300,350,400,450,500,550,600]	なし	5	30	サーボモータ	44.5	AC200V	0～	235	100W・ブレーキ無	N(無し)	N(無し)	235	250	右 [R] / 左 [L]	150 ～ 600	10	1個	-( - )	8日目
LXM3005-A2E-N-3-2-[L,R]-[150,200,250,300,350,400,450,500,550,600]	なし	5	30	サーボモータ	44.5	なし	0～	235	100W・ブレーキ無	3(3m)	2個	235	250	右 [R] / 左 [L]	150 ～ 600	10	1個	-( - )	8日目
LXM3005-A2E-N-3-3-[L,R]-[150,200,250,300,350,400,450,500,550,600]	なし	5	30	サーボモータ	44.5	なし	0～	235	100W・ブレーキ無	3(3m)	3個	235	250	右 [R] / 左 [L]	150 ～ 600	10	1個	-( - )	8日目
LXM3005-A2E-N-3-N-[L,R]-[150,200,250,300,350,400,450,500,550,600]	なし	5	30	サーボモータ	44.5	なし	0～	235	100W・ブレーキ無	3(3m)	N(無し)	235	250	右 [R] / 左 [L]	150 ～ 600	10	1個	-( - )	8日目
LXM3005-A2E-N-N-2-[L,R]-[150,200,250,300,350,400,450,500,550,600]	なし	5	30	サーボモータ	44.5	なし	0～	235	100W・ブレーキ無	N(無し)	2個	235	250	右 [R] / 左 [L]	150 ～ 600	10	1個	-( - )	8日目
LXM3005-A2E-N-N-3-[L,R]-[150,200,250,300,350,400,450,500,550,600]	なし	5	30	サーボモータ	44.5	なし	0～	235	100W・ブレーキ無	N(無し)	3個	235	250	右 [R] / 左 [L]	150 ～ 600	10	1個	-( - )	8日目
LXM3005-A2E-N-N-N-[L,R]-[150,200,250,300,350,400,450,500,550,600]	なし	5	30	サーボモータ	44.5	なし	0～	235	100W・ブレーキ無	N(無し)	N(無し)	235	250	右 [R] / 左 [L]	150 ～ 600	10	1個	-( - )	8日目
LXM3005-T2BE-D2E-3-2-[L,R]-[150,200,250,300,350,400,450,500,550,600]	なし	5	30	ステッピングモータ	44.5	AC100V	0～50	160	αステップ・ブレーキ有	3(3m)	2個	160	150	右 [R] / 左 [L]	150 ～ 600	10	1個	-( - )	8日目
LXM3005-T2BE-D2E-3-3-[L,R]-[150,200,250,300,350,400,450,500,550,600]	なし	5	30	ステッピングモータ	44.5	AC100V	0～50	160	αステップ・ブレーキ有	3(3m)	3個	160	150	右 [R] / 左 [L]	150 ～ 600	10	1個	-( - )	8日目
LXM3005-T2BE-D2E-3-N-[L,R]-[150,200,250,300,350,400,450,500,550,600]	なし	5	30	ステッピングモータ	44.5	AC100V	0～50	160	αステップ・ブレーキ有	3(3m)	N(無し)	160	150	右 [R] / 左 [L]	150 ～ 600	10	1個	-( - )	8日目
LXM3005-T2BE-D2E-N-2-[L,R]-[150,200,250,300,350,400,450,500,550,600]	なし	5	30	ステッピングモータ	44.5	AC100V	0～50	160	αステップ・ブレーキ有	N(無し)	2個	160	150	右 [R] / 左 [L]	150 ～ 600	10	1個	-( - )	8日目
LXM3005-T2BE-D2E-N-3-[L,R]-[150,200,250,300,350,400,450,500,550,600]	なし	5	30	ステッピングモータ	44.5	AC100V	0～50	160	αステップ・ブレーキ有	N(無し)	3個	160	150	右 [R] / 左 [L]	150 ～ 600	10	1個	-( - )	8日目
LXM3005-T2BE-D2E-N-N-[L,R]-[150,200,250,300,350,400,450,500,550,600]	なし	5	30	ステッピングモータ	44.5	AC100V	0～50	160	αステップ・ブレーキ有	N(無し)	N(無し)	160	150	右 [R] / 左 [L]	150 ～ 600	10	1個	-( - )	8日目
LXM3005-T2E-D2E-3-2-[L,R]-[150,200,250,300,350,400,450,500,550,600]	なし	5	30	ステッピングモータ	44.5	AC100V	0～50	160	αステップ・ブレーキ無	3(3m)	2個	160	150	右 [R] / 左 [L]	150 ～ 600	10	1個	-( - )	8日目
LXM3005-T2E-D2E-3-3-[L,R]-[150,200,250,300,350,400,450,500,550,600]	なし	5	30	ステッピングモータ	44.5	AC100V	0～50	160	αステップ・ブレーキ無	3(3m)	3個	160	150	右 [R] / 左 [L]	150 ～ 600	10	1個	-( - )	8日目
LXM3005-T2E-D2E-3-N-[L,R]-[150,200,250,300,350,400,450,500,550,600]	なし	5	30	ステッピングモータ	44.5	AC100V	0～50	160	αステップ・ブレーキ無	3(3m)	N(無し)	160	150	右 [R] / 左 [L]	150 ～ 600	10	1個	-( - )	8日目
LXM3005-T2E-D2E-N-2-[L,R]-[150,200,250,300,350,400,450,500,550,600]	なし	5	30	ステッピングモータ	44.5	AC100V	0～50	160	αステップ・ブレーキ無	N(無し)	2個	160	150	右 [R] / 左 [L]	150 ～ 600	10	1個	-( - )	8日目
LXM3005-T2E-D2E-N-3-[L,R]-[150,200,250,300,350,400,450,500,550,600]	なし	5	30	ステッピングモータ	44.5	AC100V	0～50	160	αステップ・ブレーキ無	N(無し)	3個	160	150	右 [R] / 左 [L]	150 ～ 600	10	1個	-( - )	8日目
LXM3005-T2E-D2E-N-N-[L,R]-[150,200,250,300,350,400,450,500,550,600]	なし	5	30	ステッピングモータ	44.5	AC100V	0～50	160	αステップ・ブレーキ無	N(無し)	N(無し)	160	150	右 [R] / 左 [L]	150 ～ 600	10	1個	-( - )	8日目
LXM3005-T3BE-D3E-3-2-[L,R]-[150,200,250,300,350,400,450,500,550,600]	なし	5	30	ステッピングモータ	44.5	AC100V	0～50	175	αステップ・ブレーキ有	3(3m)	2個	175	160	右 [R] / 左 [L]	150 ～ 600	10	1個	-( - )	8日目
LXM3005-T3BE-D3E-3-3-[L,R]-[150,200,250,300,350,400,450,500,550,600]	なし	5	30	ステッピングモータ	44.5	AC100V	0～50	175	αステップ・ブレーキ有	3(3m)	3個	175	160	右 [R] / 左 [L]	150 ～ 600	10	1個	-( - )	8日目
LXM3005-T3BE-D3E-3-N-[L,R]-[150,200,250,300,350,400,450,500,550,600]	なし	5	30	ステッピングモータ	44.5	AC100V	0～50	175	αステップ・ブレーキ有	3(3m)	N(無し)	175	160	右 [R] / 左 [L]	150 ～ 600	10	1個	-( - )	8日目
LXM3005-T3BE-D3E-N-2-[L,R]-[150,200,250,300,350,400,450,500,550,600]	なし	5	30	ステッピングモータ	44.5	AC100V	0～50	175	αステップ・ブレーキ有	N(無し)	2個	175	160	右 [R] / 左 [L]	150 ～ 600	10	1個	-( - )	8日目
LXM3005-T3BE-D3E-N-3-[L,R]-[150,200,250,300,350,400,450,500,550,600]	なし	5	30	ステッピングモータ	44.5	AC100V	0～50	175	αステップ・ブレーキ有	N(無し)	3個	175	160	右 [R] / 左 [L]	150 ～ 600	10	1個	-( - )	8日目
LXM3005-T3BE-D3E-N-N-[L,R]-[150,200,250,300,350,400,450,500,550,600]	なし	5	30	ステッピングモータ	44.5	AC100V	0～50	175	αステップ・ブレーキ有	N(無し)	N(無し)	175	160	右 [R] / 左 [L]	150 ～ 600	10	1個	-( - )	8日目
LXM3005-T3E-D3E-3-2-[L,R]-[150,200,250,300,350,400,450,500,550,600]	なし	5	30	ステッピングモータ	44.5	AC100V	0～50	175	αステップ・ブレーキ無	3(3m)	2個	175	160	右 [R] / 左 [L]	150 ～ 600	10	1個	-( - )	8日目
LXM3005-T3E-D3E-3-3-[L,R]-[150,200,250,300,350,400,450,500,550,600]	なし	5	30	ステッピングモータ	44.5	AC100V	0～50	175	αステップ・ブレーキ無	3(3m)	3個	175	160	右 [R] / 左 [L]	150 ～ 600	10	1個	-( - )	8日目
LXM3005-T3E-D3E-3-N-[L,R]-[150,200,250,300,350,400,450,500,550,600]	なし	5	30	ステッピングモータ	44.5	AC100V	0～50	175	αステップ・ブレーキ無	3(3m)	N(無し)	175	160	右 [R] / 左 [L]	150 ～ 600	10	1個	-( - )	8日目
LXM3005-T3E-D3E-N-2-[L,R]-[150,200,250,300,350,400,450,500,550,600]	なし	5	30	ステッピングモータ	44.5	AC100V	0～50	175	αステップ・ブレーキ無	N(無し)	2個	175	160	右 [R] / 左 [L]	150 ～ 600	10	1個	-( - )	8日目
LXM3005-T3E-D3E-N-3-[L,R]-[150,200,250,300,350,400,450,500,550,600]	なし	5	30	ステッピングモータ	44.5	AC100V	0～50	175	αステップ・ブレーキ無	N(無し)	3個	175	160	右 [R] / 左 [L]	150 ～ 600	10	1個	-( - )	8日目
LXM3005-T3E-D3E-N-N-[L,R]-[150,200,250,300,350,400,450,500,550,600]	なし	5	30	ステッピングモータ	44.5	AC100V	0～50	175	αステップ・ブレーキ無	N(無し)	N(無し)	175	160	右 [R] / 左 [L]	150 ～ 600	10	1個	-( - )	8日目
LXM3005-T4BE-D6E-3-2-[L,R]-[150,200,250,300,350,400,450,500,550,600]	なし	5	30	ステッピングモータ	44.5	AC100V	0～50	90	5相・ブレーキ有	3(3m)	2個	90	70	右 [R] / 左 [L]	150 ～ 600	10	1個	-( - )	8日目
LXM3005-T4BE-D6E-3-3-[L,R]-[150,200,250,300,350,400,450,500,550,600]	なし	5	30	ステッピングモータ	44.5	AC100V	0～50	90	5相・ブレーキ有	3(3m)	3個	90	70	右 [R] / 左 [L]	150 ～ 600	10	1個	-( - )	8日目
LXM3005-T4BE-D6E-3-N-[L,R]-[150,200,250,300,350,400,450,500,550,600]	なし	5	30	ステッピングモータ	44.5	AC100V	0～50	90	5相・ブレーキ有	3(3m)	N(無し)	90	70	右 [R] / 左 [L]	150 ～ 600	10	1個	-( - )	8日目
LXM3005-T4BE-D6E-N-2-[L,R]-[150,200,250,300,350,400,450,500,550,600]	なし	5	30	ステッピングモータ	44.5	AC100V	0～50	90	5相・ブレーキ有	N(無し)	2個	90	70	右 [R] / 左 [L]	150 ～ 600	10	1個	-( - )	8日目
LXM3005-T4BE-D6E-N-3-[L,R]-[150,200,250,300,350,400,450,500,550,600]	なし	5	30	ステッピングモータ	44.5	AC100V	0～50	90	5相・ブレーキ有	N(無し)	3個	90	70	右 [R] / 左 [L]	150 ～ 600	10	1個	-( - )	8日目
LXM3005-T4BE-D6E-N-N-[L,R]-[150,200,250,300,350,400,450,500,550,600]	なし	5	30	ステッピングモータ	44.5	AC100V	0～50	90	5相・ブレーキ有	N(無し)	N(無し)	90	70	右 [R] / 左 [L]	150 ～ 600	10	1個	-( - )	8日目
LXM3005-T4E-D4E-3-2-[L,R]-[150,200,250,300,350,400,450,500,550,600]	なし	5	30	ステッピングモータ	44.5	AC100V	0～50	90	5相・ブレーキ無	3(3m)	2個	90	70	右 [R] / 左 [L]	150 ～ 600	10	1個	-( - )	8日目
LXM3005-T4E-D4E-3-3-[L,R]-[150,200,250,300,350,400,450,500,550,600]	なし	5	30	ステッピングモータ	44.5	AC100V	0～50	90	5相・ブレーキ無	3(3m)	3個	90	70	右 [R] / 左 [L]	150 ～ 600	10	1個	-( - )	8日目
LXM3005-T4E-D4E-3-N-[L,R]-[150,200,250,300,350,400,450,500,550,600]	なし	5	30	ステッピングモータ	44.5	AC100V	0～50	90	5相・ブレーキ無	3(3m)	N(無し)	90	70	右 [R] / 左 [L]	150 ～ 600	10	1個	-( - )	8日目
LXM3005-T4E-D4E-N-2-[L,R]-[150,200,250,300,350,400,450,500,550,600]	なし	5	30	ステッピングモータ	44.5	AC100V	0～50	90	5相・ブレーキ無	N(無し)	2個	90	70	右 [R] / 左 [L]	150 ～ 600	10	1個	-( - )	8日目
LXM3005-T4E-D4E-N-3-[L,R]-[150,200,250,300,350,400,450,500,550,600]	なし	5	30	ステッピングモータ	44.5	AC100V	0～50	90	5相・ブレーキ無	N(無し)	3個	90	70	右 [R] / 左 [L]	150 ～ 600	10	1個	-( - )	8日目
LXM3005-T4E-D4E-N-N-[L,R]-[150,200,250,300,350,400,450,500,550,600]	なし	5	30	ステッピングモータ	44.5	AC100V	0～50	90	5相・ブレーキ無	N(無し)	N(無し)	90	70	右 [R] / 左 [L]	150 ～ 600	10	1個	-( - )	8日目

基本情報

モータ選定、モータ組み付け工数を削減！
モータ、カップリング、センサレール等を組み付けて出荷するため、面倒な組み付け・調整が不要です。

◆寿命計算ツールのご案内◆
「LX寿命計算ソフト」はこちら

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

価格は、アクチュエータ本体＋制御価格・ケーブル価格・センサ価格の合計価格となります。
＜例＞注文型式がLXM3005−T2−D2−3−3−R−400の場合
￥165,000（アクチュエータ本体＋制御価格）＋￥10,000（ケーブル価格）＋￥2,800（センサ価格）>購入価格＝￥177,800
■アクチュエータ本体＋制御価格（ベース全長Lmm別）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式	モ−タ種類	アンプ/ ドライバ種類	￥基準単価 1〜2台
型式	モ−タ種類	アンプ/ ドライバ種類	L＝150	L＝200	L＝250	L＝300	L＝350	L＝400	L＝450	L＝500	L＝550	L＝600
LXM3005 LXM3010	A2E	AM10E	172,400	176,900	178,800	180,700	184,200	187,700	189,900	192,000	194,200	196,500
	A2BE	AM10E	193,000	197,500	199,400	201,300	204,800	208,300	210,500	212,600	214,900	217,100
	A2E	N	118,000	122,800	124,900	126,900	130,600	134,400	136,800	139,000	141,400	143,800
	A2BE	N	139,500	144,300	146,400	148,400	152,100	155,900	158,300	160,500	162,900	165,300
	T2E	D2E	149,700	154,200	156,100	158,000	161,500	165,000	167,200	169,300	171,500	173,800
	T3E	D3E	163,300	167,800	169,800	171,600	175,200	178,700	180,900	183,000	185,200	187,400
	T4E	D4E	122,400	126,900	128,900	130,700	134,200	137,800	140,000	142,100	144,300	146,500
	T5E	D5E	136,100	140,600	142,500	144,400	147,900	151,400	153,600	155,700	157,900	160,200
	T2BE	D2E	169,400	173,800	175,800	177,700	181,200	184,700	186,900	189,000	191,200	193,500
	T3BE	D3E	181,900	186,400	188,400	190,200	193,700	197,300	199,500	201,600	203,800	206,000
	T4BE	D6E	140,800	145,200	147,200	149,100	152,600	156,100	158,300	160,400	162,600	164,900
	T5BE	D7E	156,700	161,200	163,200	165,000	168,500	172,000	174,300	176,400	178,600	180,800
LXM3005C LXM3010C	A2E	AM10E	177,600	182,100	184,000	185,900	189,400	192,900	195,100	197,200	199,400	201,700
	A2BE	AM10E	198,200	202,700	204,600	206,500	210,000	213,500	215,700	217,800	220,100	222,300
	A2E	N	123,200	128,000	130,100	132,100	135,800	139,600	142,000	144,200	146,600	149,000
	A2BE	N	144,700	149,500	151,600	153,600	157,300	161,100	163,500	165,700	168,100	170,500
	T2E	D2E	154,900	159,400	161,300	163,200	166,700	170,200	172,400	174,500	176,700	179,000
	T3E	D3E	168,500	173,000	175,000	176,800	180,400	183,900	186,100	188,200	190,400	192,600
	T4E	D4E	127,600	132,100	134,100	135,900	139,400	143,000	145,200	147,300	149,500	151,700
	T5E	D5E	141,300	145,800	147,700	149,600	153,100	156,600	158,800	160,900	163,100	165,400
	T2BE	D2E	174,600	179,000	181,000	182,900	186,400	189,900	192,100	194,200	196,400	198,700
	T3BE	D3E	187,100	191,600	193,600	195,400	198,900	202,500	204,700	206,800	209,000	211,200
	T4BE	D6E	146,000	150,400	152,400	154,300	157,800	161,300	163,500	165,600	167,800	170,100
	T5BE	D7E	161,900	166,400	168,400	170,200	173,700	177,200	179,500	181,600	183,800	186,000

■ケーブル価格
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

モ−タ種類	￥基準単価
モ−タ種類	有(3m)
A2E	8,100
A2BE	11,300
T2(B)E	10,000
T3E	10,000
T3BE	10,000
T4E	2,300
T4BE	3,100
T5E	2,300
T5BE	3,100

[ ! ]ケーブル価格は、ケーブル構成表に記載された各モータに対応するケーブルの合計価格になります。

■センサ価格
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

センサ数	￥基準単価
2個	1,900
3個	2,800

納期

日目出荷

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1～2	3～
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品一軸アクチュエータ　ＬＸ３０モータ付　標準/カバータイプ	一軸アクチュエータ　ＬＸ２０モータ付　標準/カバータイプ	一軸アクチュエータ　ＬＸ２６モータ付　標準/カバータイプ	一軸アクチュエータ　ＬＸ４５モータ付　標準/カバータイプ	一軸アクチュエータ　ＬＳＴ１０　－ベルトタイプ－	一軸アクチュエータ　ＬＳ１０　－ボールねじタイプ－	一軸アクチュエータ　ＬＳ１２　－ボールねじタイプ－	一軸アクチュエータ　LX　折り返し　カバータイプ	一軸アクチュエータ　LX　折り返し　標準タイプ	【エコノミーシリーズ】アクチュエータ KS60 標準タイプ	【エコノミーシリーズ】アクチュエータ KS86 標準タイプ	【エコノミーシリーズ】アクチュエータ KS50 標準タイプ	【エコノミーシリーズ】アクチュエータ KS40 標準タイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-	-	-	-	-	-	-	-
通常出荷日	8日目	8日目	8日目	8日目	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	6日目	6日目	13日目～	13日目～	13日目～	13日目～
本体/周辺部品	本体	本体	本体	本体	本体	本体	本体	本体	本体	本体	本体	本体	本体
モータ取付姿勢	ストレート	ストレート	ストレート	ストレート	折り返し	ストレート	ストレート	折り返し	折り返し	-	-	-	-
精度	精密級	精密級	精密級	精密級	並級	並級	並級	上級	上級	並級	並級	並級	並級
グリース	標準	標準	標準	標準	標準	標準	標準	標準	標準	標準	標準	標準	標準
潤滑ユニット有無	なし	なし	なし	なし	なし	なし	なし	-	-	なし	なし	なし	なし
