一軸アクチュエータ ＬＸ４５モータ付 標準/カバータイプ
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図・規格表

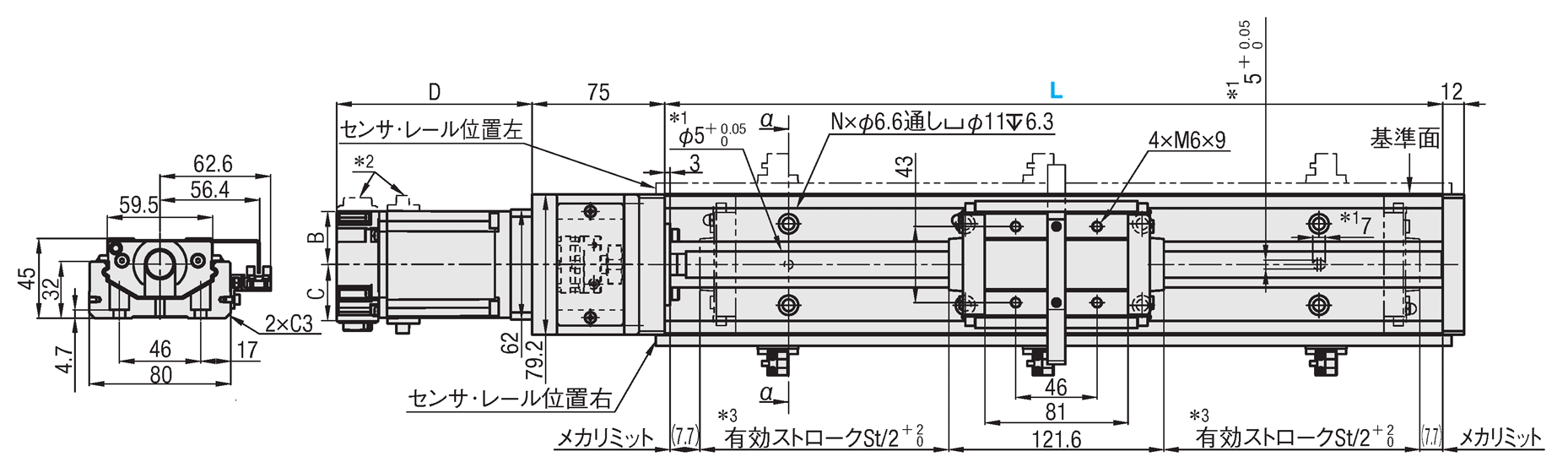

| LXM4510 LXM4520 α―α断面  モータ種類：A3E（HG-KR43） |

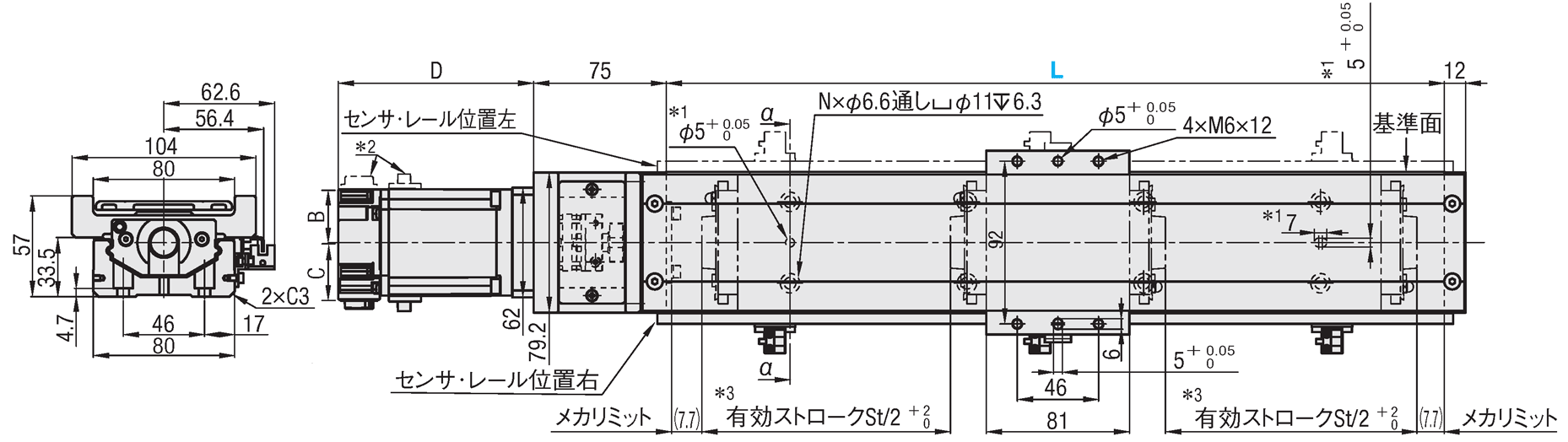

| LXM4510C LXM4520C α―α断面  モータ種類：A3E（HG-KR43） |
＊1：位置決め用ノック穴（ベース部加工） ＊2：センサ・レール位置「左」を選択した場合、モータケーブルも左側になります。
＊3：リミットセンサは、有効ストローク St/2＋2
0 となる位置で調整されます。
＊4：図中のモータは一例です。ラインナップ寸法は制御一覧表、モータ部寸法表をご参照ください。
| カバータイプ | 標準タイプ |
 |  |
| [ ! ]穴詳細寸法はこちら | 注：Ｆ寸法がマイナスの場合ベース下面よりモータは下に出ます。 |
注：ご使用の際はドグとの干渉にご注意ください。
■構成品
アクチュエータ本体/アンプ・ドライバ/
ケーブル
付属品：アンプ・ドライバ取扱説明書
■アクチュエータ本体
| ベ−ス | ブロック | |
| [ M ]材質 | 炭素鋼 | SCM材 |
| [ S ]表面処理 | 低温黒色クロムメッキ | |
| [ H ]硬度 | 高周波焼入れ HRC58～64 | HRC58～62 |
ケーブル仕様 こちら
[ ! ]グリース名：昭和シェル製アルバニアグリースEP2
規格表
| 型式 | − | モータ種類 | − | アンプ/ドライバ種類 | − | ケーブル | − | センサ数 | − | センサ・レール位置 | − | ベース全長L |
| LXM4510 | − | A3E | − | AM40E | − | 3 | − | 3 | − | R | − | 590 |
| 型式 | リ−ド (mm) | ボ−ルねじ径 (mm) | 繰返し位置決め 精度(mm) | 位置決め 精度(mm) | 平行度(mm) | バックラッシ (mm) | 静的許容モ−メント(N・m) | ||
| Ma | Mb | Mc | |||||||
| LXM4510 | 10 | φ15 (研削) | ±0.003 | 0.025 | 0.015 | 0.003 | 291 | 291 | 972 |
| LXM4520 | 20 | ||||||||
| LXM4510C | 10 | ||||||||
| LXM4520C | 20 | ||||||||
■制御一覧表
| メ−カ−名 | モ−タ種類 | アンプ/ドライバ種類 | モ−タ・ドライバ メ−カ−セット型番 | |||||||
| 選択 | モ−タ | メ−カ−型番 | 出力/種類 | ブレ−キ(注1) | 質量(kg) | 選択 | 電源 | メ−カ−型番 | ||
| 三菱電機 | A3E | ACサ−ボ | HG－KR43 | 400W | 無 | 1.4 | 有：AM40E 無：N(注2) | AC200V | MR−J4−40A (汎用Aタイプ) | − |
| A3BE | HG－KR43B | 有 | 1.8 | |||||||
| オリエンタル モ−ター | T3E | ステッピング | ARM66AC | αステップ | 無 | 0.9 | D3E | 単相 AC100V | ARD−A | AR66AA |
| T5E | PKE566AC | 5相 | 0.9 | D5E | RKSD507−A | RKS566AA | ||||
| T3BE | ARM66MC | αステップ | 有 | 1.2 | D3E | ARD−A | AR66MA | |||
| T5BE | PKE566MC | 5相 | 1.2 | D7E | RKSD507M−A | RKS566MA | ||||
| 型式 | 選択 | |||||
| モ−タ種類 | アンプ/ドライバ種類 | ケ−ブル (注3) | センサ数 (注4) | センサ・レ−ル位置 | ベ−ス全長 L(mm) | |
| LXM4510 LXM4520 LXM4510C LXM4520C | 制御一覧表 より選択 | 制御一覧表 より選択 | 有(3m)：3 無：N | 2個：2 3個：3 無：N | 右：R 左：L | 340〜590 (50ピッチ) |
| 型式 | メーカー名 | モ−タ 種類 | 可搬質量(kg) | 最高速度(mm/sec) | ||
| 水平 | 垂直 | 水平 | 垂直 | |||
| LXM4510 LXM4510C | 三菱電機 | A3(B)E | 40 | 16 | 400 | 375 |
| オリエンタル モ−ター | T3(B)E | 200 | 175 | |||
| T5(B)E | 165 | 25 | ||||
| LXM4520 LXM4520C | 三菱電機 | A3(B)E | 24 | 16 | 450 | 450 |
| オリエンタル モ−ター | T3(B)E | 300 | 200 | |||
| T5(B)E | 255 | 10 | ||||
[ ! ]水平はブレーキ無モータ、垂直はブレーキ付モータの値となります。
[ ! ]加減速距離：各25mm、LX4520は加減速距離：各50mm。
■モ−タ部寸法表
| メ−カ−名 | モ−タ 種類 | 幅B(mm) | 幅C(mm) | 長さD(mm) | 高さE(mm) | 下面高さF (mm) |
| 三菱電機 | A3E | 30 | 30 | 108.3 | 60.5 | 0.5 |
| A3BE | 145.1 | |||||
| オリエンタル モ−ター | T3E | 30 | 30 | 74.5 | 60.5 | 0.5 |
| T3BE | 109.5 | |||||
| T5E | 69.5 | |||||
| T5BE> | 104.5 |
各モータ、各アンプ・ドライバに接続可能なコネクタ処理・端末処理済みです。
| メ−カ−名 | モ−タ種類 | モータ電源ケ−ブル | ブレ−キ用ケ−ブル | エンコ−ダケ−ブル |
| 三菱電機 | A3E | 1本 SVPM−J3HF1−B−3−02S | − | 1本 SVEM−J3HF1−B−3 |
| A3BE | 1本 SVPM−J3HF1B−B−3−02S | |||
| オリエンタル モ−タ− | T3E | 1本 CC030VAR | − | − |
| T5E | 1本 CC030VPF | − | ||
| T3BE | 1セット CC030VARB(電磁ブレーキ付用ケーブルセット) | |||
| T5BE | 1セット CC030VPFB(電磁ブレーキ付用ケーブルセット) | |||
（注2）アンプ「無」を選択した場合、アンプは付属致しません。
（注3−1）ケーブル「有」を選択の場合、ケーブル構成表に記載のあるケーブルが付属されます。仕様こちら
（注3−2）3m以外のケーブルをご使用の場合、「無」を選択しこちら～掲載品から別途ご手配ください。
（注4−1）センサ「無」を選択した場合、センサ用レールは付帯されますが、ドグは付帯されません。
（注4−2）センサケーブルの端末は、お客様にてコネクタ処理等が必要です。センサの詳細は、こちらのFPML25をご参照ください。
（注4−3）LXMシリーズ添付のセンサは、センサの生産終了に伴い2017年4月より、(旧)FPML24から後継機の(新)FPML25へ変更となります。
■寸法・アクチュエータ本体質量表
| 型式 | 仕様項目 | ベ−ス全長 L(mm) | |||||
| 340 | 390 | 440 | 490 | 540 | 590 | ||
| LXM4510 LXM4520 LXM4510C LXM4520C | 有効ストロ−クSt | 200 | 250 | 300 | 350 | 400 | 450 |
| A | 70 | 70 | 70 | 70 | 70 | 70 | |
| P1 | 100 | 100 | 100 | 100 | 100 | 100 | |
| P2 | 50 | 50 | 50 | ||||
| ピッチ数 | 2 | 3 | 3 | 4 | 4 | 5 | |
| 穴数 N | 6 | 8 | 8 | 10 | 10 | 12 | |
| 標準タイプ | 本体質量 (kg) | 6.06 | 6.68 | 7.29 | 7.91 | 8.54 | 9.17 |
| カバータイプ | 本体質量 (kg) | 7.00 | 7.67 | 8.33 | 9.00 | 9.68 | 10.36 |
