キャスタ　軽中荷重用　CHAM□ｰE

キャスタ　軽中荷重用　CHAM□ｰE

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • ナイロン車輪
  • ウレタン車輪
  • エラストマー車輪
  • ゴム車輪
  • 当日出荷可能
評価 4.6平均満足度4.6 この商品のレビューをみる（15件）
通常価格(税別)
220円 ～ 1,241円
税込価格
242円 ～ 1,365円

【特長】軽中荷重用のキャスタです。

詳細情報を確認する

  • 種類：
    キャスタ
  • 金具材質：
    スチール
  • 取付穴種類：
    丸穴
  • 荷重区分：
    軽荷重
  • 車輪部ベアリング：
    なし
  • 表面処理：
    三価クロメート

(i)ご注意

  • キャスタの選定方法についてはこちらをご確認ください。キャスタ選定ガイド
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

簡易輸送試験機

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定12件の候補があります。

Loading...

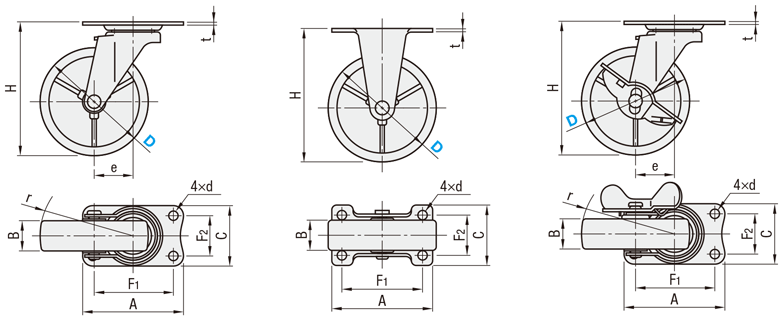

外形図・規格表



自在
CHAMJ-E

固定
CHAMK-E

自在ストッパ付
CHAMS-E

本体車輪ベアリング
[ M ]材質[ S ]表面処理[ M ]材質(色)旋回部車輪部
SPHC三価クロメート合成ゴム(黒)・ウレタン(茶)・ナイロン(白)・エラストマー(グレー)有無


規格表

型式−車輪材質
CHAMS−E75−U
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
本体
タイプ		型式車輪材質HACF1F2derBt許容荷重(daN)質量(g)￥基準単価
TypeDRUNERUNERUNERUNE
自在CHAMJ−E50R
(ゴム)
U
(ウレタン)
N
(ナイロン)
Ｅ
(エラストマー)		65704256286.52247202121−2303840−180165150−270390259－
6582235621214030250200190296359579330383
75922765404550285215200200410599390452
1001221005882408.83182252825272.350606050600465420526718938658730
固定CHAMK−E5065704256286.5−−202121−2303840−140120110−215322200－
658221214030195145135140302461259310
7592404550230160145230335521319362
1001221005882408.8252825272.350606050505345325340623898589599
自在
ストッパ付		CHAMS−E5065704256286.52247202121−2303840−205185170−319469339－
6582235621214030285215215267399678459410
75922765404550320250230230459718469478
1001221005882408.83182252825272.3506060506705254754907891,128729798

型番リスト

表示件数:
  1. 1
型番
キャスタタイプ
車輪材質
荷重範囲(daN)
取付け高さ H(mm)
車輪径 D(φ)
ストッパ
取付穴ピッチ 長手方向(mm)
取付穴ピッチ 短手方向(mm)
許容荷重(daN)
プレート長さ(mm)
プレート幅(mm)
車輪幅 B(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
プレート式自在
[ナイロン] ナイロン（標準）
35.01～80.00
65
50
なし
56
28
40
70
42
21
10

1個

285円( 314円 )

在庫品1日目

当日出荷可能

プレート式自在
[ナイロン] ナイロン（標準）
35.01～80.00
82
65
なし
56
28
40
70
42
21
10

1個

363円( 399円 )

在庫品1日目

当日出荷可能

プレート式自在
[ナイロン] ナイロン（標準）
35.01～80.00
92
75
なし
56
28
50
70
42
21
10

1個

429円( 472円 )

在庫品1日目

当日出荷可能

プレート式自在
[ナイロン] ナイロン（標準）
35.01～80.00
122
100
なし
82
40
60
100
58
25
10

1個

724円( 796円 )

在庫品1日目

当日出荷可能

プレート式固定
[ナイロン] ナイロン（標準）
35.01～80.00
65
50
なし
56
28
40
70
42
21
10

1個

220円( 242円 )

在庫品1日目

当日出荷可能

プレート式固定
[ナイロン] ナイロン（標準）
35.01～80.00
82
65
なし
56
28
40
70
42
21
10

1個

285円( 314円 )

在庫品1日目

当日出荷可能

プレート式固定
[ナイロン] ナイロン（標準）
35.01～80.00
92
75
なし
56
28
50
70
42
21
10

1個

351円( 386円 )

在庫品1日目

当日出荷可能

プレート式固定
[ナイロン] ナイロン（標準）
35.01～80.00
122
100
なし
82
40
60
100
58
25
10

1個

648円( 713円 )

在庫品1日目

当日出荷可能

プレート式自在
[ナイロン] ナイロン（標準）
35.01～80.00
65
50
回転ストッパ付
56
28
40
70
42
21
10

1個

373円( 410円 )

在庫品1日目

当日出荷可能

プレート式自在
[ナイロン] ナイロン（標準）
35.01～80.00
82
65
回転ストッパ付
56
28
40
70
42
21
10

1個

505円( 556円 )

在庫品1日目

当日出荷可能

プレート式自在
[ナイロン] ナイロン（標準）
35.01～80.00
92
75
回転ストッパ付
56
28
50
70
42
21
10

1個

516円( 568円 )

在庫品1日目

当日出荷可能

プレート式自在
[ナイロン] ナイロン（標準）
35.01～80.00
122
100
回転ストッパ付
82
40
60
100
58
25
10

1個

802円( 882円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【特長】軽中荷重用のキャスタです。

(i)ご注意

  • キャスタの選定方法についてはこちらをご確認ください。キャスタ選定ガイド
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格


■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数　量1〜4950〜99100〜200201～
値引率基準単価10％15％お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
