無給油ブッシュ標準フランジ型ハウジングユニット　コンパクトタイプ

無給油ブッシュ標準フランジ型ハウジングユニット　コンパクトタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • MFMSC
  • MFKSC
  • MFKWC
  • MFNSC
  • MFNWC
  • 数量スライド割引
  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
1,260円 ～ 13,140円
税込価格
1,386円 ～ 14,454円

標準フランジ型ﾊｳｼﾞﾝｸﾞﾕﾆｯﾄスタンダードタイプに比べ、外筒部分を薄肉に...

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

カッター装置

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定108件の候補があります。

Loading...

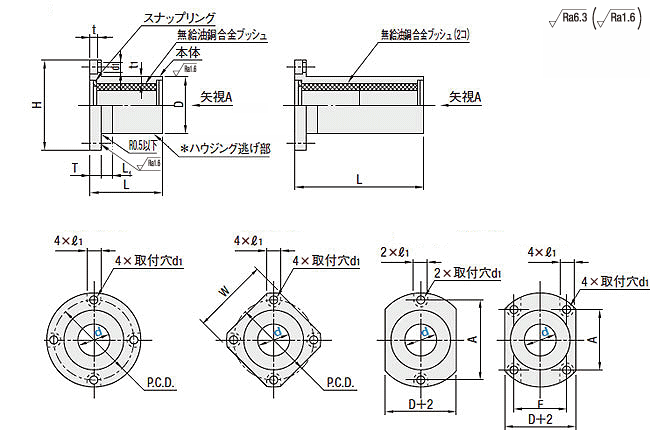

外形図



●シングル

●ダブル

矢視A丸フランジ 角フランジ 二面フランジ d=6～13 d=16～30
＊ハウジング逃げ部
D≦30の時、－0.1
－0.3
D≧36の時、－0.3
－0.5
[ ! ]推奨相手軸
シングル・・・・・f8 or g6
ダブル・・・・・f8
[ ! ]ツバ底面とD部の直角度は0.02以内
[ ! ]使用温度-40~150℃
[ ! ]非接触シール付きは、両サイドのスナップリング内側に0.3mmのふっ素樹脂シールがつきます。
ハウジングTypeシール有無シールハウジングブッシュ
Type丸フランジ角フランジ二面フランジ[ M ]材質[ M ]材質[ S ]表面処理[ M ]材質
シングルMFMSCMFKSCMFNSCシールなし−SS400無電解ニッケルメッキ高力黄銅合金系
固体潤滑剤埋込
MFMSC-SMFKSC-SMFNSC-S非接触シール付ふっ素樹脂
ダブルMFMWCMFKWCMFNWCシールなし−
MFMWC-SMFKWC-SMFNWC-S非接触シール付ふっ素樹脂

規格表

型式
MFMSC6
MFMSC−S25
型式D LL1HTd1ℓ1tt1P.C.D.WFA
Typed許容差許容差シングルダブル
     6＋0.022
 0		12 0
−0.018		223752553.563.11.52020−20
  丸フランジ角フランジ二面フランジ8＋0.028
 0		152747281.52322−23
◯シングル(シールなし)MFMSCMFKSCMFNSC101832573564.57.54.112827−28
 (非接触シール付)MFMSC-SMFKSC-SMFNSC-S12＋0.034
 0		20 0
−0.021		103723029−30
     13213823129−31
◯ダブル(シールなし)MFMWCMFKWCMFNWC1626376743336331930
 (非接触シール付)MFMWC-SMFKWC-SMFNWC-S20＋0.041
 0		3042775085.595.1341382136
     2536 0
−0.025		5810856347422738
     30426812865106.6116.1355493046
[ ! ]非接触シール付の特長は、こちらをご参照ください。
[ ! ]ハウジング内のブッシュの交換・取り外しはできません。

型番リスト

表示件数:
  1. 1
  2. 2
  3. 次へ
型番
内径 d(φ)
外径 D(φ)
全長 L(mm)
長さ種類
取り付け種類
シール種類
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
6
12
22
シングル
角フランジ
シールなし
10

1個

1,450円( 1,595円 )

在庫品1日目

当日出荷可能

8
15
27
シングル
角フランジ
シールなし
10

1個

1,740円( 1,914円 )

在庫品1日目

当日出荷可能

10
18
32
シングル
角フランジ
シールなし
10

1個

2,040円( 2,244円 )

在庫品1日目

当日出荷可能

12
20
32
シングル
角フランジ
シールなし
10

1個

2,230円( 2,453円 )

在庫品1日目

当日出荷可能

13
21
32
シングル
角フランジ
シールなし
10

1個

2,470円( 2,717円 )

在庫品1日目

当日出荷可能

16
26
37
シングル
角フランジ
シールなし
10

1個

2,690円( 2,959円 )

在庫品1日目

当日出荷可能

20
30
42
シングル
角フランジ
シールなし
10

1個

3,340円( 3,674円 )

在庫品1日目

当日出荷可能

25
36
58
シングル
角フランジ
シールなし
10

1個

4,910円( 5,401円 )

在庫品1日目

当日出荷可能

30
42
68
シングル
角フランジ
シールなし
10

1個

6,420円( 7,062円 )

在庫品1日目

当日出荷可能

6
12
22
シングル
角フランジ
非接触シール付
10

1個

1,750円( 1,925円 )

3日目

8
15
27
シングル
角フランジ
非接触シール付
10

1個

2,050円( 2,255円 )

3日目

10
18
32
シングル
角フランジ
非接触シール付
10

1個

2,390円( 2,629円 )

3日目

12
20
32
シングル
角フランジ
非接触シール付
10

1個

2,580円( 2,838円 )

3日目

13
21
32
シングル
角フランジ
非接触シール付
10

1個

2,820円( 3,102円 )

3日目

16
26
37
シングル
角フランジ
非接触シール付
10

1個

3,060円( 3,366円 )

3日目

20
30
42
シングル
角フランジ
非接触シール付
10

1個

3,710円( 4,081円 )

3日目

25
36
58
シングル
角フランジ
非接触シール付
10

1個

5,330円( 5,863円 )

3日目

30
42
68
シングル
角フランジ
非接触シール付
10

1個

6,830円( 7,513円 )

3日目

6
12
37
ダブル
角フランジ
シールなし
10

1個

2,860円( 3,146円 )

在庫品1日目

当日出荷可能

8
15
47
ダブル
角フランジ
シールなし
10

1個

3,430円( 3,773円 )

在庫品1日目

当日出荷可能

10
18
57
ダブル
角フランジ
シールなし
10

1個

4,030円( 4,433円 )

在庫品1日目

当日出荷可能

12
20
57
ダブル
角フランジ
シールなし
10

1個

4,410円( 4,851円 )

在庫品1日目

当日出荷可能

13
21
57
ダブル
角フランジ
シールなし
10

1個

4,870円( 5,357円 )

在庫品1日目

当日出荷可能

16
26
67
ダブル
角フランジ
シールなし
10

1個

5,330円( 5,863円 )

在庫品1日目

当日出荷可能

20
30
77
ダブル
角フランジ
シールなし
10

1個

6,630円( 7,293円 )

在庫品1日目

当日出荷可能

25
36
108
ダブル
角フランジ
シールなし
10

1個

9,740円( 10,714円 )

在庫品1日目

当日出荷可能

30
42
128
ダブル
角フランジ
シールなし
10

1個

12,730円( 14,003円 )

在庫品1日目

当日出荷可能

6
12
37
ダブル
角フランジ
非接触シール付
10

1個

3,160円( 3,476円 )

3日目

8
15
47
ダブル
角フランジ
非接触シール付
10

1個

3,740円( 4,114円 )

3日目

10
18
57
ダブル
角フランジ
非接触シール付
10

1個

4,390円( 4,829円 )

3日目

12
20
57
ダブル
角フランジ
非接触シール付
10

1個

4,770円( 5,247円 )

3日目

13
21
57
ダブル
角フランジ
非接触シール付
10

1個

5,250円( 5,775円 )

3日目

16
26
67
ダブル
角フランジ
非接触シール付
10

1個

5,690円( 6,259円 )

3日目

20
30
77
ダブル
角フランジ
非接触シール付
10

1個

6,990円( 7,689円 )

3日目

25
36
108
ダブル
角フランジ
非接触シール付
10

1個

10,160円( 11,176円 )

3日目

30
42
128
ダブル
角フランジ
非接触シール付
10

1個

13,140円( 14,454円 )

3日目

6
12
22
シングル
丸フランジ
シールなし
10

1個

1,260円( 1,386円 )

在庫品1日目

当日出荷可能

8
15
27
シングル
丸フランジ
シールなし
10

1個

1,580円( 1,738円 )

在庫品1日目

当日出荷可能

10
18
32
シングル
丸フランジ
シールなし
10

1個

1,830円( 2,013円 )

在庫品1日目

当日出荷可能

12
20
32
シングル
丸フランジ
シールなし
10

1個

1,970円( 2,167円 )

在庫品1日目

当日出荷可能

13
21
32
シングル
丸フランジ
シールなし
10

1個

2,130円( 2,343円 )

在庫品1日目

当日出荷可能

16
26
37
シングル
丸フランジ
シールなし
10

1個

2,360円( 2,596円 )

在庫品1日目

当日出荷可能

20
30
42
シングル
丸フランジ
シールなし
10

1個

3,110円( 3,421円 )

在庫品1日目

当日出荷可能

25
36
58
シングル
丸フランジ
シールなし
10

1個

4,650円( 5,115円 )

在庫品1日目

当日出荷可能

30
42
68
シングル
丸フランジ
シールなし
10

1個

6,030円( 6,633円 )

在庫品1日目

当日出荷可能

6
12
22
シングル
丸フランジ
非接触シール付
10

1個

1,560円( 1,716円 )

3日目

8
15
27
シングル
丸フランジ
非接触シール付
10

1個

1,890円( 2,079円 )

3日目

10
18
32
シングル
丸フランジ
非接触シール付
10

1個

2,190円( 2,409円 )

3日目

12
20
32
シングル
丸フランジ
非接触シール付
10

1個

2,350円( 2,585円 )

3日目

13
21
32
シングル
丸フランジ
非接触シール付
10

1個

2,480円( 2,728円 )

3日目

16
26
37
シングル
丸フランジ
非接触シール付
10

1個

2,710円( 2,981円 )

3日目

20
30
42
シングル
丸フランジ
非接触シール付
10

1個

3,480円( 3,828円 )

3日目

25
36
58
シングル
丸フランジ
非接触シール付
10

1個

5,060円( 5,566円 )

3日目

30
42
68
シングル
丸フランジ
非接触シール付
10

1個

6,450円( 7,095円 )

3日目

6
12
37
ダブル
丸フランジ
シールなし
10

1個

2,500円( 2,750円 )

在庫品1日目

当日出荷可能

8
15
47
ダブル
丸フランジ
シールなし
10

1個

3,110円( 3,421円 )

在庫品1日目

当日出荷可能

10
18
57
ダブル
丸フランジ
シールなし
10

1個

3,610円( 3,971円 )

在庫品1日目

当日出荷可能

12
20
57
ダブル
丸フランジ
シールなし
10

1個

3,920円( 4,312円 )

在庫品1日目

当日出荷可能

13
21
57
ダブル
丸フランジ
シールなし
10

1個

4,210円( 4,631円 )

在庫品1日目

当日出荷可能

16
26
67
ダブル
丸フランジ
シールなし
10

1個

4,650円( 5,115円 )

在庫品1日目

当日出荷可能

  1. 1
  2. 2
  3. 次へ

Loading...

詳細情報

基本情報

標準フランジ型ﾊｳｼﾞﾝｸﾞﾕﾆｯﾄスタンダードタイプに比べ、外筒部分を薄肉にし、更にﾌﾗﾝｼﾞ部の取り付け穴を切り欠くことで。P.C.D最大5ｍｍ縮小した規格です。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格



価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
d(シールなし) ￥基準単価(非接触シール付) ￥基準単価
シングルダブルシングルダブル
MFMSCMFKSCMFNSCMFMWCMFKWCMFNWCMFMSC-SMFKSC-SMFNSC-SMFMWC-SMFKWC-SMFNWC-S
61,2001,3801,2902,3802,7202,5601,4901,6701,5902,6803,0102,860
81,5001,6601,5902,9603,2703,1501,8001,9501,8803,2603,5603,440
101,7401,9401,8603,4403,8403,6902,0902,2802,2103,8004,1804,030
121,8802,1202,0303,7304,2004,0102,2402,4602,3604,0604,5404,350
132,0302,3502,2704,0104,6404,4902,3602,6902,6004,3505,0004,830
162,2502,5602,4704,4305,0804,9102,5802,9102,8204,7705,4205,260
202,9603,1803,0905,8906,3106,1103,3103,5303,4406,2306,6606,460
254,4304,6804,5308,7609,2809,0904,8205,0804,9109,1509,6809,490
305,7406,1106,01011,36012,12011,9006,1406,5006,41011,75012,51012,290
■数量スライド価格 （[ ! ]1円未満切り捨て）  こちら
数量区分標準対応個別対応
小口大口
数 量1〜910〜1415〜
値引率基準単価5％10％
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。


納期

●シールなし

●非接触シール付

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
 3 日目発送
急

ストークA

500円/1本>>こちら
[ ! ]同一サイズ3本以上は一律1,350円


[ ! ]出荷日については、こちらをご覧ください。

概要・仕様



仕様・概要

■MFMS・MFMSCのP.C.D・フランジ径(H寸)比較

dHP.C.D
MFMSMFMSC縮小値MFMSMFMSC縮小値
62825-320200
83228-42423-1
104035-52928-1
124237-53230-2
134338-53331-2
164843-53836-2
205450-44341-2
256256-65147-4
307465-96055-5
■フランジ径比較図

MFMSC16

MFMS16

■フランジ付無給油ブッシュの外筒強度

■試験条件   1、試験機   ：万能引張圧縮試験機
2、ブッシュ：銅合金タイプ
3、シャフト：ミスミ製g6焼入れシャフト

■試験方法

シャフトが1°たわんだ時の荷重(*)・変位量を測定
    (*)SS400の引張強度の5%程度の荷重

■強度試験データ
寸法標準フランジインローフランジ
dD外筒部肉厚(mm)
MFMS
MFlMS		MFMSC
MFlMSC		MFMS
MFlMS		MFMSC
MFlMSC		L1荷重(N)変位量 δ (mm)L2荷重(N)変位量 δ (mm)
MFMSMFMSCMFlMSMFlMSC
612121.51.5226866600.38226816430.38
815152.02.027131011780.4727150712850.47
1019182.52.031202416560.5430186615180.52
1221202.52.026306825200.4530397333200.52
1323213.02.026356830320.4530421737650.52
1628263.02.031550648940.5435602851070.61
2032303.02.034565249260.5936674862510.63
2540364.52.550797765920.8752924374610.91
3045424.53.0581079997191.01581054591091.01
[ ! ]表の数値は参考値です。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

無給油ブッシュ標準フランジ型ハウジングユニット　コンパクトタイプ

無給油ブッシュ標準フランジ型ハウジングユニット　コンパクトタイプ

    無給油ブッシュミニフランジ型ハウジングユニット

    無給油ブッシュミニフランジ型ハウジングユニット

      無給油ブッシュ肉厚フランジ型ハウジングユニット

      無給油ブッシュ肉厚フランジ型ハウジングユニット

        無給油ブッシュインローフランジ型ハウジングユニット　コンパクトタイプ

        無給油ブッシュインローフランジ型ハウジングユニット　コンパクトタイプ

          無給油ブッシュ　フランジ型ハウジングユニット　ポリアセタール樹脂ブッシュ内蔵タイプ

          無給油ブッシュ　フランジ型ハウジングユニット　ポリアセタール樹脂ブッシュ内蔵タイプ

            【エコノミーシリーズ】 無給油ブッシュ　青銅合金　丸フランジ型ハウジングユニット

            【エコノミーシリーズ】 無給油ブッシュ　青銅合金　丸フランジ型ハウジングユニット

              無給油ブッシュ　標準フランジ型ハウジングユニット　ドライブッシュ内蔵タイプ

              無給油ブッシュ　標準フランジ型ハウジングユニット　ドライブッシュ内蔵タイプ

                無給油ブッシュ　標準フランジ型ハウジングユニット　スタンダードタイプ

                無給油ブッシュ　標準フランジ型ハウジングユニット　スタンダードタイプ

                  無給油ブッシュ　センターフランジ型ハウジングユニット　銅合金ブッシュ内蔵

                  無給油ブッシュ　センターフランジ型ハウジングユニット　銅合金ブッシュ内蔵

                    無給油ブッシュ　青銅　標準フランジタイプ

                    無給油ブッシュ　青銅　標準フランジタイプ

                      フランジ一体型無給油ブッシュ　銅合金標準フランジ内径Ｆ７タイプ

                      フランジ一体型無給油ブッシュ　銅合金標準フランジ内径Ｆ７タイプ

                        ねじケース付無給油ブッシュ　銅合金ツバ付タイプ

                        ねじケース付無給油ブッシュ　銅合金ツバ付タイプ

                          無給油ブッシュ　高精度タイプ

                          無給油ブッシュ　高精度タイプ
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 1,260円～ 1,420円～ 1,700円～ 1,320円～ 1,170円～ 1,450円～ 710円～ 1,240円～ 2,710円～ 1,170円～ 1,050円～ 2,320円～ 1,190円～
                            通常出荷日 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能
                            環境対応 RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS非対応 RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質）
                            特性・用途 耐熱性 耐熱性 耐熱性 - 低発塵 / 非磁性 非磁性 / 耐熱性 耐熱性 - - 非磁性 / 耐熱性 非磁性 / 耐熱性 耐熱性 低発塵 / 非磁性 / 耐熱性
                            種類 フランジ一体型 フランジ一体型 フランジ一体型 フランジ一体型 フランジ一体型 ハウジングユニット フランジ一体型 フランジ一体型 フランジ一体型 フランジ一体型 フランジ一体型 フランジ一体型 ストレート
                            金属系 高力黄銅合金系 高力黄銅合金系 高力黄銅合金系 高力黄銅合金系 - 特殊青銅鋳物 - 高力黄銅合金系 高力黄銅合金系 特殊青銅鋳物 高力黄銅合金系 高力黄銅合金系 -
                            許容最高PV値(N/mm2・m/s) 1.65～3.25 1.65～3.25 1.65～3.25 1.65～3.25 2.45 1.65 3.6 - - 1.65 1.65 1.65～3.25 0.98

                            無給油ブッシュ標準フランジ型ハウジングユニット　コンパクトタイプのレビュー

                            この商品のレビューはありません レビューを書く

                            無給油ブッシュカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
