フローティングジョイント　フランジ取付型　－両止めフランジ・四面幅コネクタセット品－

フローティングジョイント　フランジ取付型　－両止めフランジ・四面幅コネクタセット品－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
2,100円 ～ 8,160円
税込価格
2,310円 ～ 8,976円

Ｍ８～Ｍ２２まで対応したフローティングジョイントです。両面止めが可能です。

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

パンタグラフ式省スペースロングストローク機構

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定19件の候補があります。

Loading...

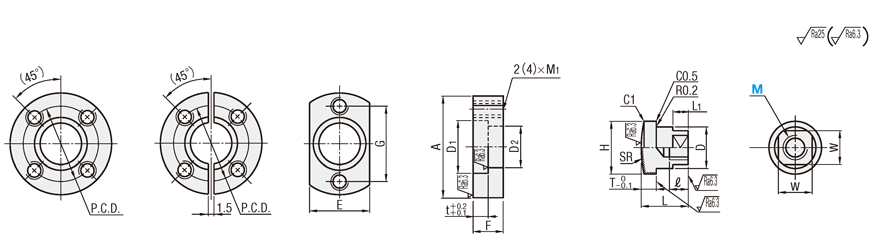

外形図・規格表


■取付フランジ
■シリンダコネクタ
スタンダードタイプ
セパレートタイプ
二面幅タイプ

[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、面取り公差、めねじ深さは除く。
 Type取付フランジシリンダコネクタ
スタンダ−ドセパレ−ト二面幅[ M ]材質[ H ]硬度[ S ]表面処理[ M ]材質[ H ]硬度
セット品FJATFJBTFJCTS45C相当40HRC～四三酸化鉄皮膜S45C相当部45HRC～
高周波焼入
FJATS−−SUS440Cまたは13Cr系ｽﾃﾝﾚｽ45HRC～−SUS440Cまたは13Cr系ｽﾃﾝﾚｽ


規格表

型式
FJAT10
型式取付フランジシリンダコネクタ
TypeMAD1D2tFP.C.D.M1EGM×PitchℓLDHTWL1SR
セット品
スタンダ−ド
FJAT
FJATS
セパレ−ト
FJBT
二面幅
FJCT		851241781637M630378×1.25142516238141060
1054282140324010×1.2515202717
14703627102052M8425214×1.521352534102212100
18904635122468M10546818×1.527453243122715
221065644153080M12668022×1.533554052153218200
[ ! ]SUS440Cまたは13Cr系ステンレス焼入品は焼入により変色する場合があります。

質量（g）参考値
スタンダード・セパレートタイプ二面幅タイプ
鉄品ステンレス品
225222164
255252195
534528418
10731062836
189418741505

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
M￥基準単価
FJATFJBTFJCTFJATS
82,0002,1002,0003,150
102,1002,2102,1003,360
142,6302,7302,6305,150
183,8904,1003,5707,770
224,2004,5204,100－
■許容偏芯量（mm）

MU
8・100.5
141
181.5
222

型番リスト

表示件数:
  1. 1
型番
特性・用途
接続ねじ 呼び
本体 材質
詳細材質
許容偏心量 (U)(mm)
フランジ形状
表面処理
材質証明書：材質
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
該当なし
[M8] M8ｘ1.25
[スチール] S45C相当
S45C相当
0.5
スタンダードタイプ
四三酸化鉄皮膜
取付フランジ：S45C相当|シリンダコネクタ：S45C相当
取付フランジ：四三酸化鉄皮膜
10

1個

2,100円( 2,310円 )

在庫品1日目

当日出荷可能

該当なし
[M10] M10ｘ1.25
[スチール] S45C相当
S45C相当
0.5
スタンダードタイプ
四三酸化鉄皮膜
取付フランジ：S45C相当|シリンダコネクタ：S45C相当
取付フランジ：四三酸化鉄皮膜
10

1個

2,210円( 2,431円 )

在庫品1日目

当日出荷可能

該当なし
[M14] M14
[スチール] S45C相当
S45C相当
1
スタンダードタイプ
四三酸化鉄皮膜
取付フランジ：S45C相当|シリンダコネクタ：S45C相当
取付フランジ：四三酸化鉄皮膜
10

1個

2,760円( 3,036円 )

在庫品1日目

当日出荷可能

該当なし
[M18] M18
[スチール] S45C相当
S45C相当
1.5
スタンダードタイプ
四三酸化鉄皮膜
取付フランジ：S45C相当|シリンダコネクタ：S45C相当
取付フランジ：四三酸化鉄皮膜
10

1個

4,080円( 4,488円 )

在庫品1日目

当日出荷可能

該当なし
[M22] M22
[スチール] S45C相当
S45C相当
2
スタンダードタイプ
四三酸化鉄皮膜
取付フランジ：S45C相当|シリンダコネクタ：S45C相当
取付フランジ：四三酸化鉄皮膜
10

1個

4,410円( 4,851円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 耐熱性
[M8] M8ｘ1.25
[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
0.5
スタンダードタイプ
無し
取付フランジ：SUS440C相当|シリンダコネクタ：SUS440C相当
-
10

1個

3,310円( 3,641円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 耐熱性
[M10] M10ｘ1.25
[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
0.5
スタンダードタイプ
無し
取付フランジ：SUS440C相当|シリンダコネクタ：SUS440C相当
-
10

1個

3,530円( 3,883円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 耐熱性
[M14] M14
[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
1
スタンダードタイプ
無し
取付フランジ：SUS440C相当|シリンダコネクタ：SUS440C相当
-
10

1個

5,410円( 5,951円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品 / 耐熱性
[M18] M18
[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
1.5
スタンダードタイプ
無し
取付フランジ：SUS440C相当|シリンダコネクタ：SUS440C相当
-
10

1個

8,160円( 8,976円 )

在庫品1日目

当日出荷可能

該当なし
[M8] M8ｘ1.25
[スチール] S45C相当
S45C相当
0.5
セパレートタイプ
四三酸化鉄皮膜
取付フランジ：S45C相当|シリンダコネクタ：S45C相当
取付フランジ：四三酸化鉄皮膜
10

1個

2,210円( 2,431円 )

在庫品1日目

当日出荷可能

該当なし
[M10] M10ｘ1.25
[スチール] S45C相当
S45C相当
0.5
セパレートタイプ
四三酸化鉄皮膜
取付フランジ：S45C相当|シリンダコネクタ：S45C相当
取付フランジ：四三酸化鉄皮膜
10

1個

2,320円( 2,552円 )

在庫品1日目

当日出荷可能

該当なし
[M14] M14
[スチール] S45C相当
S45C相当
1
セパレートタイプ
四三酸化鉄皮膜
取付フランジ：S45C相当|シリンダコネクタ：S45C相当
取付フランジ：四三酸化鉄皮膜
10

1個

2,870円( 3,157円 )

在庫品1日目

当日出荷可能

該当なし
[M18] M18
[スチール] S45C相当
S45C相当
1.5
セパレートタイプ
四三酸化鉄皮膜
取付フランジ：S45C相当|シリンダコネクタ：S45C相当
取付フランジ：四三酸化鉄皮膜
10

1個

4,310円( 4,741円 )

在庫品1日目

当日出荷可能

該当なし
[M22] M22
[スチール] S45C相当
S45C相当
2
セパレートタイプ
四三酸化鉄皮膜
取付フランジ：S45C相当|シリンダコネクタ：S45C相当
取付フランジ：四三酸化鉄皮膜
10

1個

4,750円( 5,225円 )

在庫品1日目

当日出荷可能

該当なし
[M8] M8ｘ1.25
[スチール] S45C相当
S45C相当
0.5
二面幅タイプ
四三酸化鉄皮膜
取付フランジ：S45C相当|シリンダコネクタ：S45C相当
取付フランジ：四三酸化鉄皮膜
10

1個

2,100円( 2,310円 )

在庫品1日目

当日出荷可能

該当なし
[M10] M10ｘ1.25
[スチール] S45C相当
S45C相当
0.5
二面幅タイプ
四三酸化鉄皮膜
取付フランジ：S45C相当|シリンダコネクタ：S45C相当
取付フランジ：四三酸化鉄皮膜
10

1個

2,210円( 2,431円 )

在庫品1日目

当日出荷可能

該当なし
[M14] M14
[スチール] S45C相当
S45C相当
1
二面幅タイプ
四三酸化鉄皮膜
取付フランジ：S45C相当|シリンダコネクタ：S45C相当
取付フランジ：四三酸化鉄皮膜
10

1個

2,760円( 3,036円 )

在庫品1日目

当日出荷可能

該当なし
[M18] M18
[スチール] S45C相当
S45C相当
1.5
二面幅タイプ
四三酸化鉄皮膜
取付フランジ：S45C相当|シリンダコネクタ：S45C相当
取付フランジ：四三酸化鉄皮膜
10

1個

3,750円( 4,125円 )

在庫品1日目

当日出荷可能

該当なし
[M22] M22
[スチール] S45C相当
S45C相当
2
二面幅タイプ
四三酸化鉄皮膜
取付フランジ：S45C相当|シリンダコネクタ：S45C相当
取付フランジ：四三酸化鉄皮膜
10

1個

4,310円( 4,741円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

Ｍ８～Ｍ２２まで対応したフローティングジョイントです。両面止めが可能です。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格



価格表

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数 量1〜910〜1415〜1920〜3031～
値引率基準単価5％10％18％お見積り
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]フラットタイプコネクタセットは21個以上お見積りとなります。


納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。


出荷日については、こちらをご覧ください。

概要・仕様



仕様・概要

■特長　フランジ：表・裏両方から取り付けられる、タップ加工タイプを準備しました。 コネクタ：二面幅を四面幅にすることで、微細な位置だしが可能です。


使用例

フローティングジョイント　フランジ取付型　－両止めフランジ・四面幅コネクタセット品－:関連画像

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
