電磁弁－直動式２ポートタイプ－

電磁弁－直動式２ポートタイプ－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 4.0平均満足度4.0 この商品のレビューをみる（2件）
通常価格(税別)
2,720円
税込価格
2,992円

【特長】空気・水にご使用いただけるコンパクトな2方向電磁弁です。

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定2件の候補があります。

Loading...

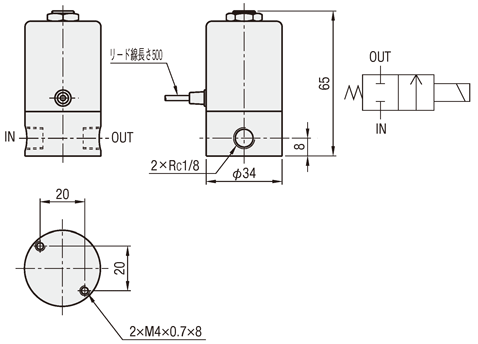

外形図・規格表

MDSNJIS記号 
■電磁弁基本仕様
方向2方向
ポジション数2
使用流体空気・水・灯油・ 油(50mm2/S)
使用圧力範囲0～1.5MPa
使用温度範囲5～40℃
電圧許容範囲±10%
弁形式直動ポペット構造 常時閉(通電開)



規格表

型式−定格電圧(V)
MDSN−B
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式定格電圧
(V)		定格電流(mA)
50/60Hz		管接続
口径		オリフィス径
(mm)		有効断面積
(mm2)		Cv値質量
(kg)		￥基準単価
MDSNB(AC100V)88/73Rc1/8φ1.61.540.090.312,720
C(AC200V)43/37

型番リスト

表示件数:
  1. 1
型番
定格電圧
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
AC100V
10

1個

2,720円( 2,992円 )

在庫品1日目

当日出荷可能

AC200V
10

1個

2,720円( 2,992円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【特長】空気・水にご使用いただけるコンパクトな2方向電磁弁です。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数 量1〜45〜1011～
値引率基準単価5％お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■構成部品  ■構成部品表
品番名称[ M ]材質[ S ]表面処理
①本体C3604B－
②固定コア磁性ステンレス－
③コイルケ－スSPC黒色樹脂塗装
④ナットS15Cニッケルメッキ



■特長
・ 空気、水、油に使用できるコンパクトな2ポート電磁弁です。
・ 直動式ですので、低圧でも使用できます。

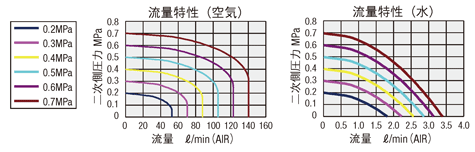

■流量特性

■使用上の注意
○使用環境について
・使用は室内で5～40℃とし、腐食性雰囲気での保管・使用は避けてください。
・電磁弁に強い衝撃や振動を与えないでください。弁が開から閉、閉から開になる恐れがあります。
○流体の質
・流体が圧縮空気の場合は、エアフィルタを取り付けてドレンやゴミを取り除いてください。
・流体が水の場合もフィルタを取り付けて、砂や配管の錆び等を取り除き、水質の悪い水は流さないでください。
○取付
・取付は、水平にコイル部が上になるように取り付けてください。
・M4ネジ部の過度の締め付けは、本体破損につながりますのでご注意ください。
○配管
・配管前に管内を十分に洗浄・フラッシングし、切り粉やゴミ・切削油などを除去してください。
・IN側は、激しい乱流が起こらないように配管してください。
○メンテナンス
・電磁弁は、分解しないでください


使用例

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
