ミスミ

ヒンジベ－ス　－中央支点二点取付タイプ－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.2-1644

評価 4.6平均満足度4.6 この商品のレビューをみる（6件）

通常価格(税別): -

税込価格: -

取付け穴を中央に設定したヒンジベースです。縦スイングに強い構造です。

詳細情報を確認する

環境対応：

RoHS対応（10物質）
特性・用途：

該当なし
種類：

ヒンジベース
取付け位置：

標準タイプ
材質証明書：

対象

(i)ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定108件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

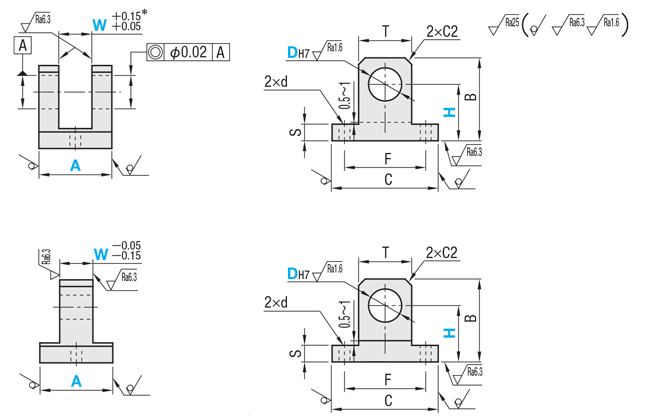

外形図・規格表

2山タイプ

1山タイプ

[ ! ]＊2山タイプでW6以下を選択時、W公差は＋0.05～＋0.2となります。
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、面取り公差、C、A寸法は除く。

2山タイプ	1山タイプ	材質	表面処理
HGCCJB	HGCCB	S45C相当	四三酸化鉄皮膜
HGCCJM	HGCCM	S45C相当	無電解ニッケルメッキ
HGCCJS	HGCCS	SUS304	−

規格表

型式	−	A	−	W	−	H
HGCCJS12 HGCCB10	− −	A22 A25	− −	W10 W12	− −	H30 H20

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		A 選択	W 指定1mm単位	H 指定1mm単位	C	F	B	S	T	d	￥基準単価
型式											2山タイプ			1山タイプ
Type	D_H7										HGCCJB	HGCCJM	HGCCJS	HGCCB	HGCCM	HGCCS
2山タイプ HGCCJB HGCCJM HGCCJS 1山タイプ HGCCB HGCCM HGCCS	3	12	3〜6	12〜20	25	18	H＋T/2	5	9	4.5	4,900	5,150	6,470	4,620	4,850	6,100
	4	12	3〜6	12〜20	25	18			9		4,900	5,150	6,470	4,620	4,850	6,100
	5	19	5〜11	14〜25	32	25			12		5,190	5,450	6,840	4,890	5,150	6,460
	5	22	5〜14								5,330	5,600	7,010	5,040	5,280	6,630
	6	19	5〜11								5,190	5,450	6,840	4,890	5,150	6,460
	6	22	5〜14								5,330	5,600	7,010	5,040	5,280	6,630
	8	19	6〜11	17〜25					16		5,280	5,540	6,960	4,980	5,230	6,560
	8	22	6〜14	17〜25							5,550	5,840	7,320	5,240	5,500	6,910
	10	22	10〜12	17〜30							5,550	5,840	7,320	5,240	5,500	6,910
	10	25	10〜15	17〜30							5,950	6,240	7,800	5,640	5,900	7,390
	12	22	10〜12	22〜35	38	30		8	19	5.5	5,550	5,840	7,320	5,240	5,500	6,910
	12	25	10〜15								5,790	6,080	7,740	5,480	5,750	7,340
	13	25	10〜15								5,790	6,080	7,740	5,480	5,750	7,340
	14	30	12〜20	26〜40	50	40		10	22	6.5	6,260	6,570	8,430	5,950	6,250	8,030
	15	30									6,260	6,570	8,430	5,950	6,250	8,030
	16	30									6,320	6,640	8,510	6,020	6,310	8,110
	20	38	15〜25	28〜45					25		6,790	7,130	9,510	6,500	6,830	9,140
	25	38	15〜25	36〜50	65	50		15	30	9	7,070	7,420	10,100	6,770	7,120	9,730

型番リスト

表示件数:

型番	形状	材質	表面処理	穴径D(φ)	横方向寸法 A(mm)	幅寸法 W(mm)	H(mm)	材質証明書：材質	材質証明書：表面処理	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

HGCCB3-A12-W[3-6/1]-H[12-20/1]

1個

-( - )

5日目

HGCCB4-A12-W[3-6/1]-H[12-20/1]

1個

-( - )

5日目

HGCCB5-A19-W[5-11/1]-H[14-25/1]

1個

-( - )

5日目

HGCCB5-A22-W[5-14/1]-H[14-25/1]

1個

-( - )

5日目

HGCCB6-A19-W[5-11/1]-H[14-25/1]

1個

-( - )

5日目

HGCCB6-A22-W[5-14/1]-H[14-25/1]

1個

-( - )

5日目

HGCCB8-A19-W[6-11/1]-H[17-25/1]

1個

-( - )

5日目

HGCCB8-A22-W[6-14/1]-H[17-25/1]

1個

-( - )

5日目

HGCCB10-A22-W[10-12/1]-H[17-30/1]

1個

-( - )

5日目

HGCCB10-A25-W[10-15/1]-H[17-30/1]

1個

-( - )

5日目

HGCCB12-A22-W[10-12/1]-H[22-35/1]

1個

-( - )

5日目

HGCCB12-A25-W[10-15/1]-H[22-35/1]

1個

-( - )

5日目

HGCCB13-A25-W[10-15/1]-H[22-35/1]

1個

-( - )

5日目

HGCCB14-A30-W[12-20/1]-H[26-40/1]

1個

-( - )

5日目

HGCCB15-A30-W[12-20/1]-H[26-40/1]

1個

-( - )

5日目

HGCCB16-A30-W[12-20/1]-H[26-40/1]

1個

-( - )

5日目

HGCCB20-A38-W[15-25/1]-H[28-45/1]

1個

-( - )

5日目

HGCCB25-A38-W[15-25/1]-H[36-50/1]

1個

-( - )

5日目

HGCCJB3-A12-W[3-6/1]-H[12-20/1]

1個

-( - )

5日目

HGCCJB4-A12-W[3-6/1]-H[12-20/1]

1個

-( - )

5日目

HGCCJB5-A19-W[5-11/1]-H[14-25/1]

1個

-( - )

5日目

HGCCJB5-A22-W[5-14/1]-H[14-25/1]

1個

-( - )

5日目

HGCCJB6-A19-W[5-11/1]-H[14-25/1]

1個

-( - )

5日目

HGCCJB6-A22-W[5-14/1]-H[14-25/1]

1個

-( - )

5日目

HGCCJB8-A19-W[6-11/1]-H[17-25/1]

1個

-( - )

5日目

HGCCJB8-A22-W[6-14/1]-H[17-25/1]

1個

-( - )

5日目

HGCCJB10-A22-W[10-12/1]-H[17-30/1]

1個

-( - )

5日目

HGCCJB10-A25-W[10-15/1]-H[17-30/1]

1個

-( - )

5日目

HGCCJB12-A22-W[10-12/1]-H[22-35/1]

1個

-( - )

5日目

HGCCJB12-A25-W[10-15/1]-H[22-35/1]

1個

-( - )

5日目

HGCCJB13-A25-W[10-15/1]-H[22-35/1]

1個

-( - )

5日目

HGCCJB14-A30-W[12-20/1]-H[26-40/1]

1個

-( - )

5日目

HGCCJB15-A30-W[12-20/1]-H[26-40/1]

1個

-( - )

5日目

HGCCJB16-A30-W[12-20/1]-H[26-40/1]

1個

-( - )

5日目

HGCCJB20-A38-W[15-25/1]-H[28-45/1]

1個

-( - )

5日目

HGCCJB25-A38-W[15-25/1]-H[36-50/1]

1個

-( - )

5日目

HGCCJM3-A12-W[3-6/1]-H[12-20/1]

1個

-( - )

5日目

HGCCJM4-A12-W[3-6/1]-H[12-20/1]

1個

-( - )

5日目

HGCCJM5-A19-W[5-11/1]-H[14-25/1]

1個

-( - )

5日目

HGCCJM5-A22-W[5-14/1]-H[14-25/1]

1個

-( - )

5日目

HGCCJM6-A19-W[5-11/1]-H[14-25/1]

1個

-( - )

5日目

HGCCJM6-A22-W[5-14/1]-H[14-25/1]

1個

-( - )

5日目

HGCCJM8-A19-W[6-11/1]-H[17-25/1]

1個

-( - )

5日目

HGCCJM8-A22-W[6-14/1]-H[17-25/1]

1個

-( - )

5日目

HGCCJM10-A22-W[10-12/1]-H[17-30/1]

1個

-( - )

5日目

HGCCJM10-A25-W[10-15/1]-H[17-30/1]

1個

-( - )

5日目

HGCCJM12-A22-W[10-12/1]-H[22-35/1]

1個

-( - )

5日目

HGCCJM12-A25-W[10-15/1]-H[22-35/1]

1個

-( - )

5日目

HGCCJM13-A25-W[10-15/1]-H[22-35/1]

1個

-( - )

5日目

HGCCJM14-A30-W[12-20/1]-H[26-40/1]

1個

-( - )

5日目

HGCCJM15-A30-W[12-20/1]-H[26-40/1]

1個

-( - )

5日目

HGCCJM16-A30-W[12-20/1]-H[26-40/1]

1個

-( - )

5日目

HGCCJM20-A38-W[15-25/1]-H[28-45/1]

1個

-( - )

5日目

HGCCJM25-A38-W[15-25/1]-H[36-50/1]

1個

-( - )

5日目

HGCCJS3-A12-W[3-6/1]-H[12-20/1]

1個

-( - )

5日目

HGCCJS4-A12-W[3-6/1]-H[12-20/1]

1個

-( - )

5日目

HGCCJS5-A19-W[5-11/1]-H[14-25/1]

1個

-( - )

5日目

HGCCJS5-A22-W[5-14/1]-H[14-25/1]

1個

-( - )

5日目

HGCCJS6-A19-W[5-11/1]-H[14-25/1]

1個

-( - )

5日目

HGCCJS6-A22-W[5-14/1]-H[14-25/1]

1個

-( - )

5日目

基本情報

取付け穴を中央に設定したヒンジベースです。縦スイングに強い構造です。

(i)ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（1円未満切り捨て）こちら

数量区分	標準対応			個別対応
数量区分	小口			大口
数　量	1〜9	10〜14	15〜20	21～
値引率	基準単価	5％	10％	お見積り

表示数量超えはWOSにてご確認ください。

納期

出荷日については、こちらをご覧ください。

概要・仕様

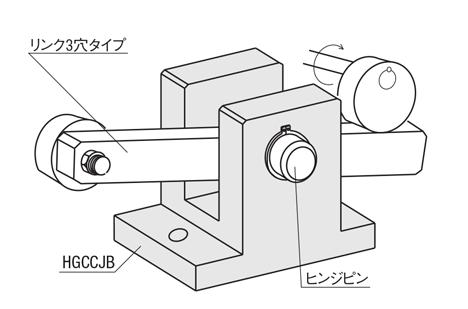

使用例

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。
