溶接スタンド－形鋼　下面ワイドタイプ－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): -

税込価格: -

下面ワイドタイプは上面に工具が干渉しないため下面ボルト・ノック穴締結作業が容易...

詳細情報を確認する

環境対応：

RoHS対応（10物質）
特性・用途：

該当なし
種類：

形鋼　下面ワイド
材質：

SS400
材質証明書：

対象
材質証明書：材質：

SS400

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定18件の候補があります。

My部品表保存

数量：
価格を確認

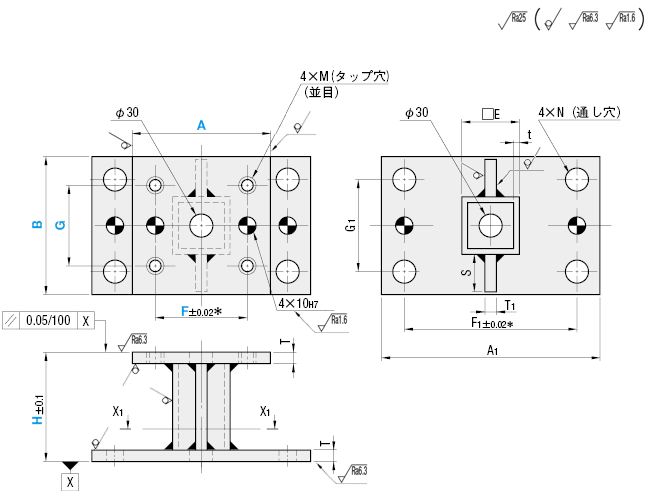

外形図

矢視　X₁－X₁

[ ! ]＊公差は10_H7穴に適用します。

Type	[ M ]材質	[ S ]表面処理
YSCTW	SS400	−
YSSTW		四三酸化鉄皮膜
YSMTW		無電解ニッケルメッキ

[ ! ]SS400の四三酸化鉄皮膜に関しては、溶接部周辺が赤茶色になる可能性がございます。

規格表

型式	−	B	−	H	−	G	−	F
YSSTW125	−	B120	−	H200	−	G100	−	F100

型式		B	H 選択	指定1mm単位		固定寸法
Type	A			G	F	A₁	T	T₁	E	t	S	F₁	G₁	M	N
YSCTW (表面処理なし) YSSTW (四三酸化鉄皮膜) YSMTW (無電解ニッケルメッキ)	100	100	100 150 200 250 300	30〜80	70〜80	170	10	9	50	3.2	22	150	80	M10	11
		120		30〜100							32		100
		150		30〜130							44		130
	125	120		30〜100	95〜100				75	4.5	19		100
	150	150		35〜120	95〜120	260	14	12			32	240	120	M12	14
	200	200		35〜170	120〜170				100		44		160

追加工

型式	−	B	−	H	−	G	−	F	−	（HKC）
YSCTW150	−	B150	−	H250	−	G100	−	F120	−	HKC

Alteration

Code

Spec.

￥/1 Code

HKC

H寸法の公差を±0.05
に変更します。

指定方法

HKC

1,500

使用例

型番リスト

表示件数:

型番	表面処理	A寸(mm)	B寸(mm)	高さ H(mm)	G(mm)	F(mm)	材質証明書：表面処理	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

YSCTW100-B100-H[100,150,200,250,300]-G[30-80/1]-F[70-80/1]	なし	100	100	100 ～ 300	30 ～ 80	70 ～ 80	-	10	1個	-( - )	5日目
YSCTW100-B120-H[100,150,200,250,300]-G[30-100/1]-F[70-80/1]	なし	100	120	100 ～ 300	30 ～ 100	70 ～ 80	-	10	1個	-( - )	5日目
YSCTW100-B150-H[100,150,200,250,300]-G[30-130/1]-F[70-80/1]	なし	100	150	100 ～ 300	30 ～ 130	70 ～ 80	-	10	1個	-( - )	5日目
YSCTW125-B120-H[100,150,200,250,300]-G[30-100/1]-F[95-100/1]	なし	125	120	100 ～ 300	30 ～ 100	95 ～ 100	-	10	1個	-( - )	5日目
YSCTW150-B150-H[100,150,200,250,300]-G[35-120/1]-F[95-120/1]	なし	150	150	100 ～ 300	35 ～ 120	95 ～ 120	-	10	1個	-( - )	5日目
YSCTW200-B200-H[100,150,200,250,300]-G[35-170/1]-F[120-170/1]	なし	200	200	100 ～ 300	35 ～ 170	120 ～ 170	-	10	1個	-( - )	5日目
YSMTW100-B100-H[100,150,200,250,300]-G[30-80/1]-F[70-80/1]	無電解ニッケルメッキ	100	100	100 ～ 300	30 ～ 80	70 ～ 80	無電解ニッケルメッキ	10	1個	-( - )	5日目
YSMTW100-B120-H[100,150,200,250,300]-G[30-100/1]-F[70-80/1]	無電解ニッケルメッキ	100	120	100 ～ 300	30 ～ 100	70 ～ 80	無電解ニッケルメッキ	10	1個	-( - )	5日目
YSMTW100-B150-H[100,150,200,250,300]-G[30-130/1]-F[70-80/1]	無電解ニッケルメッキ	100	150	100 ～ 300	30 ～ 130	70 ～ 80	無電解ニッケルメッキ	10	1個	-( - )	5日目
YSMTW125-B120-H[100,150,200,250,300]-G[30-100/1]-F[95-100/1]	無電解ニッケルメッキ	125	120	100 ～ 300	30 ～ 100	95 ～ 100	無電解ニッケルメッキ	10	1個	-( - )	5日目
YSMTW150-B150-H[100,150,200,250,300]-G[35-120/1]-F[95-120/1]	無電解ニッケルメッキ	150	150	100 ～ 300	35 ～ 120	95 ～ 120	無電解ニッケルメッキ	10	1個	-( - )	5日目
YSMTW200-B200-H[100,150,200,250,300]-G[35-170/1]-F[120-170/1]	無電解ニッケルメッキ	200	200	100 ～ 300	35 ～ 170	120 ～ 170	無電解ニッケルメッキ	10	1個	-( - )	5日目
YSSTW100-B100-H[100,150,200,250,300]-G[30-80/1]-F[70-80/1]	四三酸化鉄皮膜	100	100	100 ～ 300	30 ～ 80	70 ～ 80	四三酸化鉄皮膜	10	1個	-( - )	5日目
YSSTW100-B120-H[100,150,200,250,300]-G[30-100/1]-F[70-80/1]	四三酸化鉄皮膜	100	120	100 ～ 300	30 ～ 100	70 ～ 80	四三酸化鉄皮膜	10	1個	-( - )	5日目
YSSTW100-B150-H[100,150,200,250,300]-G[30-130/1]-F[70-80/1]	四三酸化鉄皮膜	100	150	100 ～ 300	30 ～ 130	70 ～ 80	四三酸化鉄皮膜	10	1個	-( - )	5日目
YSSTW125-B120-H[100,150,200,250,300]-G[30-100/1]-F[95-100/1]	四三酸化鉄皮膜	125	120	100 ～ 300	30 ～ 100	95 ～ 100	四三酸化鉄皮膜	10	1個	-( - )	5日目
YSSTW150-B150-H[100,150,200,250,300]-G[35-120/1]-F[95-120/1]	四三酸化鉄皮膜	150	150	100 ～ 300	35 ～ 120	95 ～ 120	四三酸化鉄皮膜	10	1個	-( - )	5日目
YSSTW200-B200-H[100,150,200,250,300]-G[35-170/1]-F[120-170/1]	四三酸化鉄皮膜	200	200	100 ～ 300	35 ～ 170	120 ～ 170	四三酸化鉄皮膜	10	1個	-( - )	5日目

基本情報

下面ワイドタイプは上面に工具が干渉しないため下面ボルト・ノック穴締結作業が容易に行えます。

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

A	B	H	￥基準単価
A	B	H	YSCTW	YSSTW	YSMTW
100	100	100	5,630	6,720	7,310
		150・200	6,300	7,560	8,240
		250・300	6,810	8,320	8,740
	120	100	5,800	6,890	8,190
		150・200	6,390	7,560	8,320
		250・300	7,230	8,320	9,920
	150	100	6,390	8,070	8,800
		150・200	7,480	8,740	10,120
		250・300	7,730	9,440	11,040
125	120	100	6,780	8,100	9,600
		150・200	7,730	9,240	10,560
		250・300	9,240	10,500	11,440
150	150	100	8,160	9,660	11,270
		150・200	9,020	10,920	12,480
		250・300	10,210	11,970	13,980
200	200	100	10,500	11,680	15,090
		150・200	13,110	13,760	17,430
		250・300	13,610	14,400	18,310

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応		個別対応
数量区分	小口		大口
数量	1〜9	10〜20	21〜
値引率	基準単価	5%	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目発送

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
