ステンレス溝付ベアリング　V溝

ステンレス溝付ベアリング　V溝

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 4.8平均満足度4.8 この商品のレビューをみる（5件）
通常価格(税別)
880円 ～ 1,020円
税込価格
968円 ～ 1,122円

ベアリングの外輪に直接溝加工を行っているため、外径を小さくすることができます。

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

コンベヤへの回転切り出し

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定5件の候補があります。

Loading...

外形図・規格表

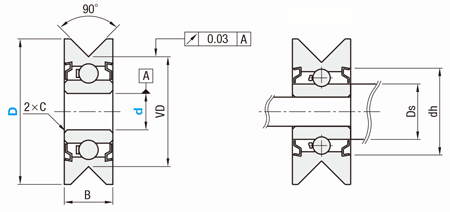

ステンレス溝付ベアリング　V溝:外形図

SZV

（取付関係図）

精度等級　JIS B 1514 0級

[ M ]材質 SUS440C相当


規格表

型式−D
SZV3−12
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式DBVDC
面取り		基本定格荷重取付関係寸法重量
(g)
(参考)		￥基準単価
TypedCr(動)
N		Co(静)
N		Ds
(min)		dh
(max)
SZV31249.06-0.255421864.57.51.3880
31411.061.9
4129.065.51.2950
41411.061.81,020
61613.066502637.5102.1
[ ! ]V溝底はR0.2になっています。
[ ! ]kgf＝N×0.101972


使用例


ステンレス溝付ベアリング 関連画像1_使用例


関連商品

溝形状が異なるタイプをご用意しております。

SZV※本製品SZUSZG

ステンレス溝付ベアリング 関連画像1_関連商品

ステンレス溝付ベアリング 関連画像2_関連商品

ステンレス溝付ベアリング 関連画像3_関連商品

技術情報

軸受の技術データは下記のリンクをご参照ください。

型番リスト

表示件数:
  1. 1
型番
内径 d(φ)
外径 D(φ)
基本定格荷重 Cr(動)(N)
基本定格荷重 Cor(静)(N)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
3
12
542
186
10

1個

880円( 968円 )

在庫品1日目

当日出荷可能

3
14
542
186
10

1個

880円( 968円 )

在庫品1日目

当日出荷可能

4
12
542
186
10

1個

950円( 1,045円 )

在庫品1日目

当日出荷可能

4
14
542
186
10

1個

1,020円( 1,122円 )

在庫品1日目

当日出荷可能

6
16
650
263
10

1個

1,020円( 1,122円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

ベアリングの外輪に直接溝加工を行っているため、外径を小さくすることができます。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格



価格表

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数　量1～910～2021～3031～
値引率基準単価5%10%お見積り
[ ! ]表示数量超えはWOSにてご確認ください。


納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様



使用例

ステンレス溝付ベアリング:関連画像

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

ステンレス溝付ベアリング　V溝

ステンレス溝付ベアリング　V溝

    ステンレス溝付ベアリング　U溝

    ステンレス溝付ベアリング　U溝

      ステンレス溝付ベアリング　角溝

      ステンレス溝付ベアリング　角溝

        フランジ付極小・ミニアチュア・小径ベアリング

        フランジ付極小・ミニアチュア・小径ベアリング

          TAS（強靭性ベアリング）

          TAS（強靭性ベアリング）

            ラジアル深溝玉軸受 止め輪付タイプ （メートルサイズ）

            ラジアル深溝玉軸受 止め輪付タイプ （メートルサイズ）

              ミニアチュアベアリング

              ミニアチュアベアリング

                ピボット玉軸受 BCF形

                ピボット玉軸受 BCF形

                  ボルト付ベアリング スチール製 十字溝タイプ

                  ボルト付ベアリング スチール製 十字溝タイプ

                    スラスト玉軸受・溝付きスラスト玉軸受

                    スラスト玉軸受・溝付きスラスト玉軸受

                      ボルト付ベアリング ステンレス製 六角穴タイプ

                      ボルト付ベアリング ステンレス製 六角穴タイプ

                        小径玉軸受　フランジ付両シールド形　ステンレス

                        小径玉軸受　フランジ付両シールド形　ステンレス

                          ステンレス製止め輪付深溝玉軸受　両シールド形

                          ステンレス製止め輪付深溝玉軸受　両シールド形
                            メーカー ミスミ ミスミ ミスミ 北日本精機（ＥＺＯ） TOK ミネベアミツミ 北日本精機（ＥＺＯ） ＮＳＫマイクロプレシジョン（ＩＳＣ） イースタン精工 ＮＳＫマイクロプレシジョン（ＩＳＣ） イースタン精工 ミスミ ミスミ
                            通常価格 880円～ 880円～ 820円～ 283円 401円 459円 433円 863円 528円～ 468円～ 882円～ 370円～ 1,040円～
                            通常出荷日 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 2日目   在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 7日目   在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能
                            環境対応 RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） - - - - - - - - RoHS対応（10物質） RoHS対応（10物質）
                            特性・用途 耐食性・耐薬品 / 導電性・帯電防止 耐食性・耐薬品 / 導電性・帯電防止 耐食性・耐薬品 / 導電性・帯電防止 - - - - - - - - 耐食性・耐薬品 / 導電性・帯電防止 耐食性・耐薬品 / 導電性・帯電防止
                            軌道輪形状 玉 玉 玉 玉 玉 玉 玉 玉 玉 スラスト玉 玉 玉 玉
                            シールド素材・形状 両シールド形 両シールド形 両シールド形 両シールド形 両シールド形 両シールド形 開放型 開放型 両シールド形 開放型 両シールド形 両シールド形 両シールド形
                            幅 B(または T)(mm) 4 4 4 4 7 5 2 3.5 - - - - -

                            ステンレス溝付ベアリング　V溝のレビュー

                            評価 4.8 平均満足度：4.8 5件のレビュー
                            1. 星５
                              80%
                            2. 星４
                              20%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            生産設備品付帯部品として使用
                            評価 5.0満足度：5.02020/02/14
                            生産設備駆動部機構部品の経年劣化時リプレースや当社製品（発条機構による一部駆動の吹きガラス工芸品）の構成部品として多岐にわたり使用しています。設備利用にあたっては、初期選定時に仕様やサイズ等各種の検討を重ね種々類似品の中から最適品を採用し理想の結果が得られたことから型番：SZV3-12を継続購入しています。構成部品としての利用にあたっても、性能には満足していますが、当社製品製作工程の性質上、類似製品であってもサイズには都度、微妙な差異があり一品一様の適応品を採択する必要があるため、更に多くのバリエーション、ラインアップが拡充されると大変助かります。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            品質の確保に使用しています
                            評価 5.0満足度：5.02023/04/17
                            製品の品質確保のため、帯板にプレスした製品の断面を観察する装置に使用しています。この商品を上下・左右に配置しその間に製品を通すようにしています。ベアリングタイプなので製品を通すときに傷がつきません。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            滑車
                            評価 4.0満足度：4.02022/08/01
                            設備の扉を開く時に錘の自重で開くようにしましたが、この商品に紐を通して滑車として利用しました。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            滑車として紐をひっかける
                            評価 5.0満足度：5.02021/04/24
                            動滑車として利用しました。V溝にひもが引っかかるので、使いやすいです。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            装置の固定部材
                            評価 5.0満足度：5.02020/01/22
                            装置の固定部材に 剛性が必要な場所での部品として使用しました。物はよいですが、価格がもう少し安いと助かります。
