フレーム取付用ステーセット

フレーム取付用ステーセット

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
3,442円 ～ 3,639円
税込価格
3,786円 ～ 4,003円

【特長】アルミフレーム扉に取付用のプレートやボルトナットがセットになったステー...

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

上開き開閉カバー

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定4件の候補があります。

Loading...

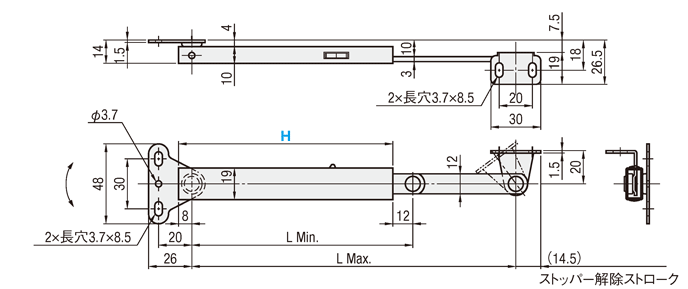

外形図・規格表

STYSF

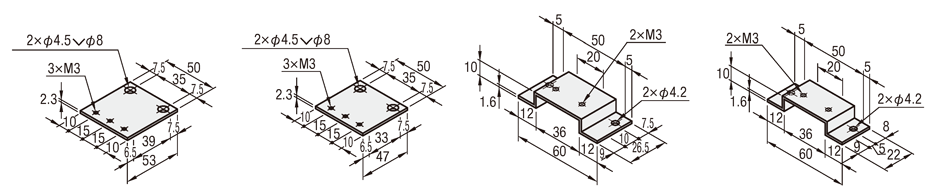

■No.5用プレート
■No.6用プレート
■No.5用ブラケット
■No.6用ブラケット

■取付例

  アルミフレームに金具を使用し、STYSFステーを取付けられます。
  STYSF金具 アルミフレーム 組合せ 
STYSF5STYSF6
上部HFS5−2040
HFS6−3060
下部HFS5−2020
HFS6−3030
部品[ M ]材質[ S ]表面処理
ステーSUS304ヘアライン処理
取付けプレートSPCC三価クロメート

規格表

型式−H
STYSF6−129
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式構成部品￥基準
単価		￥スライド
単　 価
フレーム側扉側
TypeNo.H最小長
Ｌ　Ｍｉｎ		最大長
Ｌ　Ｍａｘ		最大保持荷重
N(kgf)/1本		取付
プレート		取付ネジ個数ボルト個数ナット個数取付
ブラケット		取付ネジ個数ボルト個数ナット個数1〜4コ5〜50
STYSF5129133195147(15)No.5用SHFBS4−62SCB3−63HNTT5−42No.5用SCB4−62SCB3−62HNTT5−423,1292,814
166170270SHFBS4−62SCB3−6HNTT5−4SCB4−6SCB3−6HNTT5−43,3082,972
6129133195No.6用SHFBS4−82SCB3−6HNTT6−4No.6用SCB4−8SCB3−6HNTT6−43,1502,835
166170270SHFBS4−82SCB3−6HNTT6−4SCB4−8SCB3−6HNTT6−43,3082,940
[ ! ]この品物はステー長さが違っても金具は同じ品物です。フレームが違うと金具が違います。
[ ! ]取付プレートの単品販売はございません。

型番リスト

表示件数:
  1. 1
型番
フレームNo.
種類
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
5
5-129
10

1個

3,442円( 3,786円 )

在庫品1日目

当日出荷可能

5
5-166
10

1個

3,639円( 4,003円 )

在庫品1日目

当日出荷可能

6
6-129
10

1個

3,465円( 3,812円 )

在庫品1日目

当日出荷可能

6
6-166
10

1個

3,639円( 4,003円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【特長】アルミフレーム扉に取付用のプレートやボルトナットがセットになったステーです。ステー材質は、SUS304で、5・6シリーズに適合するステーセットです。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
●STYSF
数量区分
標準対応
個別対応
小口
大口
数量
１～50
51～
出荷日
通常
お見積り
[ ! ]表示数量超えはWOSにてご確認ください。
●HMTEN
数量区分
標準対応
個別対応
小口
大口
数量
１～200
201～
出荷日
通常
お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

フレーム取付用ステーセット

フレーム取付用ステーセット

    走行レール取付用ボルトナットキット

    走行レール取付用ボルトナットキット

      扉フレーム用コーナーブラケット/サポートスペーサ

      扉フレーム用コーナーブラケット/サポートスペーサ

        扉フレーム

        扉フレーム

          折戸用スライダー

          折戸用スライダー

            折戸用マグネットキャッチキット

            折戸用マグネットキャッチキット

              扉用キャスタキット

              扉用キャスタキット

                スペシャルフレーム M6シリーズ 引き戸フレーム ADF-1440

                スペシャルフレーム M6シリーズ 引き戸フレーム ADF-1440

                  スペシャルフレーム M6シリーズ 引き戸フレーム ADF-1460

                  スペシャルフレーム M6シリーズ 引き戸フレーム ADF-1460

                    パネルフレームSS

                    パネルフレームSS

                      パネルフレーム2040

                      パネルフレーム2040

                        パネルフィックスピース（樹脂パネル用）

                        パネルフィックスピース（樹脂パネル用）

                          折戸用マグネットキャッチ

                          折戸用マグネットキャッチ
                            メーカー ミスミ ＳＵＳ ミスミ ミスミ ミスミ ＳＵＳ ミスミ エヌアイシ・オートテック エヌアイシ・オートテック ＳＵＳ ＳＵＳ ＳＵＳ ミスミ
                            通常価格 3,442円～ 394円～ 189円～ - 1,480円～ 1,299円～ 851円～ - - 3,867円 5,809円 68円 1,247円～
                            通常出荷日 在庫品1日目   当日出荷可能 4日目   在庫品1日目～   当日出荷可能 1日目   当日出荷可能 在庫品1日目   当日出荷可能 5日目   在庫品1日目   当日出荷可能 4日目～   4日目～   5日目   5日目   在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能
                            環境対応 RoHS対応（10物質） - RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） - RoHS対応（10物質） - - - - - RoHS対応（10物質）
                            種類 アクセサリ - アクセサリ フレーム アクセサリ アクセサリ アクセサリ - - フレーム フレーム アクセサリ アクセサリ
