ミスミ

ミスミ

段違い蝶番

段違い蝶番

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格変更
  • 当日出荷可能
評価 4.0平均満足度4.0 この商品のレビューをみる（1件）
通常価格(税別)
336円 ～ 682円
税込価格
370円 ～ 750円

取り付け穴が左右非対称になっている為、開いた時にボルトの頭が干渉しない蝶番です...

詳細情報を確認する

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

スライド部カバー機構

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定3件の候補があります。

Loading...

外形図・規格表


HHSOY
形状No.A

形状No.B
[ M ]材質：SUS304


規格表

型式
HHSOY40
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式形状L1L2L3WW1P1P2P3NtE＊許容荷重(N)重量
(g)		￥基準単価￥スライド単価
TypeL1〜9コ10〜200
HHSOY40A520153523152054.21.56.358.822.1305273
505.52618.518.5265.578.427.4368326
75B2340125030124023528.814775.7620557
＊許容荷重は2個使用の数値です。

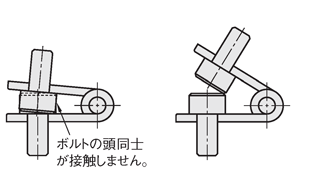

使用例

段違い蝶番の場合
他の蝶番の場合

製品仕様

・最大開閉角度は約270度です。

注意事項

  • 許容荷重は縦使い（軸方向）の荷重になります。

※横開きの扉を想定し、2個使用した場合の数値でございます。

  • 特注対応については製作不可となります。

各商品特徴

種類蝶番抜差し蝶番ハタ蝶番長蝶番
写真

段違い蝶番 関連画像1_蝶番種類

段違い蝶番 関連画像2_蝶番種類

段違い蝶番 関連画像3_蝶番種類

段違い蝶番 関連画像4_蝶番種類

特徴・最も一般的な蝶番・取り外し可能
・メンテナンスや掃除頻度の多い場面で利用		・360度回転可能
・扉が大きく回転が必要な場面等で利用		・寸法指定可能
・アルミフレーム扉用に使用

型番リスト

表示件数:
  1. 1
型番
長さL(mm)
幅 (W)(mm)
許容荷重(N)
取付ピッチ(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
40
35
58.8
23
10

1個

336円( 370円 )

在庫品1日目

当日出荷可能

50
35
78.4
23
10

1個

405円( 446円 )

在庫品1日目

当日出荷可能

75
50
147
30
10

1個

682円( 750円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

取り付け穴が左右非対称になっている為、開いた時にボルトの頭が干渉しない蝶番です。SUS304製で、3サイズのご用意です。

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格


在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
数量区分標準対応個別対応
小口大口
数 量1〜200201〜
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。
出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
