トグルクランプ－横型－フランジベース－先端ボルト固定－締圧力196N

トグルクランプ－横型－フランジベース－先端ボルト固定－締圧力196N

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 4.5平均満足度4.5 この商品のレビューをみる（2件）
通常単価(税別)
680円
税込単価
748円

下面押さえのフランジベースタイプで、高さの低いデザインです。【関連商品】オート...

詳細情報を確認する

(i)ご注意

  • 本商品はお客様でご用意されたねじ・ナット等との組み付けは保証しておりません。 本商品に付属するねじ・ナットをセットでお使い頂きますようお願いします。
  • グリップの摺動性には個体差があります。本商品は堅めの仕様です。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

表面検査治具

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

MC01-5 解除

Loading...

指定中 の仕様・寸法情報

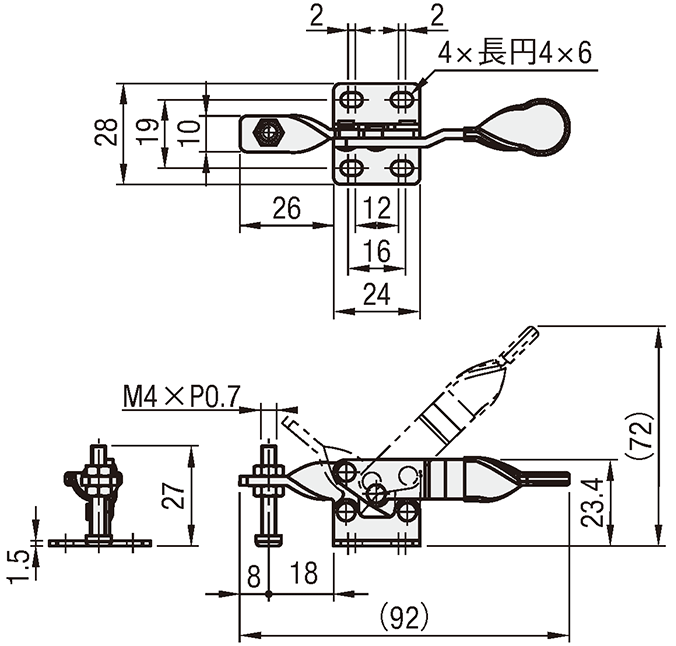

外形図・規格表



外形図

MC01－5


規格表

型式
MC01−5
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式MC01-5
　本体　材質SS400
　表面処理三価クロメート
　グリップ部樹脂　材質PVC（ポリ塩化ビニル）
　使用温度範囲-10℃～45℃
　締圧力(N)196
　アーム開閉角度71°
　ハンドル開閉角度76°
　自重(g)30
　付属品スチールボルト
　￥基準単価680
[ ! ]ご選定の際は、以下技術情報をご参照ください。
・トグルクランプ選定のポイント（選定概要）
//jp.misumi-ec.com/tech-info/categories/machine_design/md05/g0099.html
・トグルクランプの種類と特長
//jp.misumi-ec.com/tech-info/categories/technical_data/td06/x0271.html

型番リスト

表示件数:
  1. 1
型番RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

MC01-5

10

1個

680円( 748円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

下面押さえのフランジベースタイプで、高さの低いデザインです。
【関連商品】
オートラッチ

(i)ご注意

  • 本商品はお客様でご用意されたねじ・ナット等との組み付けは保証しておりません。 本商品に付属するねじ・ナットをセットでお使い頂きますようお願いします。
  • グリップの摺動性には個体差があります。本商品は堅めの仕様です。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格



価格表

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数　量1〜1920〜3435～4950〜100101～
値引率基準単価5％10％18％お見積り
[ ! ]表示数量超えはWOSにてご確認ください。


納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。


類似品

類似品をすべて見る

閉じる

MC01-5で型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

トグルクランプ－横型－フランジベース－先端ボルト固定－締圧力196Nの型番MC01-5のページです。
