検査治具用差込みピン　おねじストレートロング

検査治具用差込みピン　おねじストレートロング

画像にマウスを合わせてイメージを拡大する

評価 4.3平均満足度4.3 この商品のレビューをみる（3件）
通常価格(税別)
 -
税込価格
 -

【特長】・奥行きのあるワークをクランプする際にご利用ください。

詳細情報を確認する

規格・仕様：
  • 大口分納

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

ターンテーブル原点出し機構

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定14件の候補があります。

Loading...

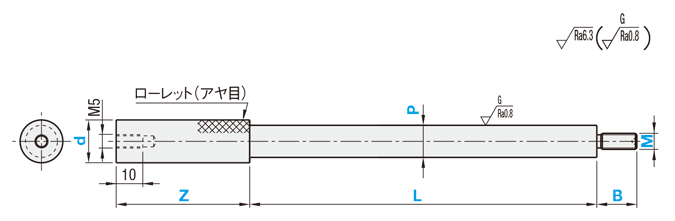

外形図・規格表

検査治具用差込みピン　おねじストレートロング:関連画像
[ ! ]本製品は持ち手とピンを接着している場合があります。熱や強い力を加えると取れる可能性がありますのでご注意ください。
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、めねじ深さは除く。
[ M ]材質[ ! ]1[ H ]硬度TYPE
P       0
−0.02		Pg6
S45C相当−KJPLMKJPGLM
[ ! ]各段のつなぎ部に幅1mm程度のニゲ溝
（深さ0.2mm程度）がつく場合があります。

規格表

型式(TIPE・d)−P−M−L−B−Z
KJPLM16−P12−M6−L130−B15−Z30
（おねじロング）
型式(TYPE・D)−L−M−B
KJPND10−L80−M4−B10
（おねじピン）
Pg6
4.00〜 6.00−0.004
−0.012
6.01〜10.00−0.005
−0.014
10.01〜18.00−0.006
−0.017
18.01〜23.00−0.007
−0.020
型式P
指定0.01mm単位		Ｍ(並目)
P≧M選択		指定1mm単位Z
選択		￥基準単価
TYPEdKJPLMKJPGLM
P 0
− 0.02		Pg6LB最短L
〜100		L101
〜145		最短L
〜100		L101
〜145
KJPLMKJPGLM124.00〜10.004568   35〜1455〜2530
40
50		2,630-2,840-
166.00〜14.00456810S1012 (M≦B≦M×3)2,7802,9903,2003,410
2010.00〜18.00 56810S1012(P＜12の場合L＋B≦100)2,9403,2603,3603,680
2515.00〜23.00(P≧12の場合L＋B≦150)3,1003,4103,7803,890
AlterationsCodeSpec.￥/1Code
S寸法刻印
検査治具用差し込みピン　おねじピン:関連画像		KHSローレット部に平取りをしてS寸法を刻印します。
[ ! ]KH併用時には裏側に刻印します。
[ ! ]おねじストレートロングのみ適用		300
P寸法刻印
検査治具用差し込みピン　おねじピン:関連画像		KHローレット部に平取りをしてP寸法を刻印します。(文字の向きは任意となります。)
[ ! ]KHS併用時には裏側に刻印します。
[ ! ]おねじストレートロングのみ適用		300
AlterationsCodeSpec.￥/1Code
チェーン追加工
検査治具用差し込みピン　おねじピン:関連画像		CH紛失防止用のチェーン(長さ600 mm)をゲージ本体にセットします。

[ ! ]チェーン単体のみはこちらをご利用ください。

[ ! ]おねじストレートロングのみ適用

500
表面処理追加
(四三酸化鉄皮膜)		STC四三酸化鉄皮膜を追加します。
[ NG ]SUS304は適用不可		200
刻印追加工（KHS・KH）注意点
検査治具用差し込みピン　おねじピン:関連画像
[ ! ]ピンとローレットが接着されている場合、
端部の肉厚が薄い為、10mm平取りされません。

型番リスト

表示件数:
  1. 1
型番
挿入部P寸公差
外径D(φ)
持ち手長さ Z(mm)
ねじ径選択（細目）[MS](mm)
ネジ径選択（並目） [M](mm)
B(mm)
L(mm)
P(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
g6
12
30 ～ 50
-
4 ～ 8
5 ～ 25
35 ～ 100
4 ～ 10
10

1個

-( - )

3日目

g6
16
30 ～ 50
-
4 ～ 12
5 ～ 25
35 ～ 150
6 ～ 14
10

1個

-( - )

3日目

g6
16
30 ～ 50
10
-
5 ～ 25
35 ～ 150
6 ～ 14
10

1個

-( - )

3日目

g6
20
30 ～ 50
-
4 ～ 12
5 ～ 25
35 ～ 150
10 ～ 18
10

1個

-( - )

3日目

g6
20
30 ～ 50
10
-
5 ～ 25
35 ～ 150
10 ～ 18
10

1個

-( - )

3日目

g6
25
30 ～ 50
-
4 ～ 12
5 ～ 25
35 ～ 150
15 ～ 23
10

1個

-( - )

3日目

g6
25
30 ～ 50
10
-
5 ～ 25
35 ～ 150
15 ～ 23
10

1個

-( - )

3日目

0/-0.02
12
30 ～ 50
-
4 ～ 8
5 ～ 25
35 ～ 100
4 ～ 10
10

1個

-( - )

3日目

0/-0.02
16
30 ～ 50
-
4 ～ 12
5 ～ 25
35 ～ 150
6 ～ 14
10

1個

-( - )

3日目

0/-0.02
16
30 ～ 50
10
-
5 ～ 25
35 ～ 150
6 ～ 14
10

1個

-( - )

3日目

0/-0.02
20
30 ～ 50
-
5 ～ 12
5 ～ 25
35 ～ 145
10 ～ 18
10

1個

-( - )

3日目

0/-0.02
20
30 ～ 50
10
-
5 ～ 25
35 ～ 145
10 ～ 18
10

1個

-( - )

3日目

0/-0.02
25
30 ～ 50
-
4 ～ 12
5 ～ 25
35 ～ 150
15 ～ 23
10

1個

-( - )

3日目

0/-0.02
25
30 ～ 50
10
-
5 ～ 25
35 ～ 150
15 ～ 23
10

1個

-( - )

3日目

  1. 1

Loading...

詳細情報

基本情報

【特長】・奥行きのあるワークをクランプする際にご利用ください。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式P
指定0.01mm単位		Ｍ(並目)
P≧M選択		指定1mm単位Z
選択		￥基準単価
TYPEdKJPLMKJPGLM
P 0
− 0.02		Pg6LB最短L
〜100		L101
〜145		最短L
〜100		L101
〜145
KJPLMKJPGLM124.00〜10.004568   35〜1455〜2530
40
50		2,630-2,840-
166.00〜14.00456810S1012 (M≦B≦M×3)2,7802,9903,2003,410
2010.00〜18.00 56810S1012(P＜12の場合L＋B≦100)2,9403,2603,3603,680
2515.00〜23.00(P≧12の場合L＋B≦150)3,1003,4103,7803,890
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
（おねじロング）
数量区分標準対応個別対応
小口大口大口
数　量1〜45〜1920〜4041～
値引率基準単価5%10%お見積り
出荷日通常＋9日
[ ! ]表示数量超えはWOSにてご確認ください。
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
（おねじピン）
数量区分標準対応
小口
数 量1〜1920〜3435〜4950〜99
値引率基準単価5％10％23%
出荷日通常
[ ! ]表示数量超えはWOSにてご確認ください。

納期

●KJPND・KJPNDS
 2 日目出荷

●KJPLM・KJPGLM
 3 日目出荷

大　口
出荷日		+9日目出荷数量
20～40
[ ! ]ストーク対応なし

●2日目・3日目共通
ご注文締切
急ストークA早割翌日出荷300円/1明細行PM 3:00迄>>こちら

ストークA

翌日出荷500円/1本PM 6:00迄
[ ! ]ストークA早割は１明細行当たり一律300円
[ ! ]ストークAは3本以上で１明細行当たり一律1,350円

出荷日については、こちらをご覧ください。
