ステージ用アクセサリ マイクロメータヘッド延長ハンドル
- 数量スライド割引
- 当日出荷可能
- 通常価格(税別)
- 1,960円 ～ 2,180円
- 税込価格
- 2,156円 ～ 2,398円
φ12、φ13のマイクロメータヘッド、送りねじのハンドルを延長することができま...
-
- 種類：
- ステージ用送りねじ
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

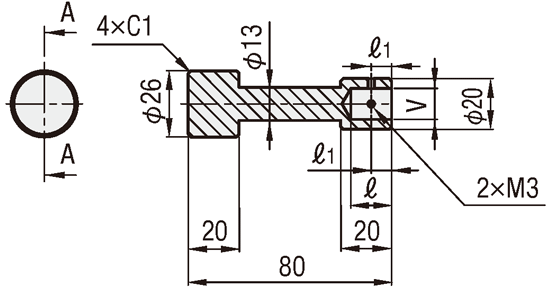

外形図・規格表
| HDEXT | 断面A-A | 断面A-A | 断面A-A |
L50 | L65 | L80 | |
[ S ]表面処理 白アルマイト
[ A ]付属品 止めねじ
MSSK3−3（2本）
規格表
| 型式 |
| HDEXT12−65 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 適用 ハンドル | ハンドル 外径 | V | ℓ | ℓ1 | 自重 （kg） | ￥基準単価 | ||
| Type | No. | L | |||||||
| HDEXT | 12 | 50 | φ12 | φ20 | 12.3 | 16 | 8 | 0.036 | 1,830 |
| 65 | 0.038 | 1,890 | |||||||
| 80 | φ26 | 0.055 | 2,040 | ||||||
| 13 | 50 | φ13 | φ20 | 13.3 | 14 | 7 | 0.036 | 1,830 | |
| 65 | 0.038 | 1,890 | |||||||
| 80 | φ26 | 0.055 | 2,040 | ||||||
型番リスト
- 表示件数:
| 型番 |
No.(適用ハンドル) |
全長 L(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
12(φ12)
|
50
| 10 | 1個 | 1,960円(
2,156円
) | 在庫品1日目 当日出荷可能 | |
12(φ12)
|
65
| 10 | 1個 | 2,020円(
2,222円
) | 在庫品1日目 当日出荷可能 | |
12(φ12)
|
80
| 10 | 1個 | 2,180円(
2,398円
) | 在庫品1日目 当日出荷可能 | |
13(φ13)
|
50
| 10 | 1個 | 1,960円(
2,156円
) | 在庫品1日目 当日出荷可能 | |
13(φ13)
|
65
| 10 | 1個 | 2,020円(
2,222円
) | 在庫品1日目 当日出荷可能 | |
13(φ13)
|
80
| 10 | 1個 | 2,180円(
2,398円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
φ12、φ13のマイクロメータヘッド、送りねじのハンドルを延長することができます。New!!! FAカメラ位置調整 特設ページリリースのお知らせ『実験用』から『量産機』まで、幅広い用途で役立つ商品や事例をご紹介しています。
ダウンロード可能な3D CADや部品表を使って、設計時間の短縮にお役立てください。
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
技術情報
技術情報納期・価格
価格表
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 適用 ハンドル | ハンドル 外径 | V | ℓ | ℓ1 | 自重 （kg） | ￥基準単価 | ||
| Type | No. | L | |||||||
| HDEXT | 12 | 50 | φ12 | φ20 | 12.3 | 16 | 8 | 0.036 | 1,830 |
| 65 | 0.038 | 1,890 | |||||||
| 80 | φ26 | 0.055 | 2,040 | ||||||
| 13 | 50 | φ13 | φ20 | 13.3 | 14 | 7 | 0.036 | 1,830 | |
| 65 | 0.038 | 1,890 | |||||||
| 80 | φ26 | 0.055 | 2,040 | ||||||
| 数量区分 | 標準対応 | 個別対応 | |
| 小口 | 大口 | ||
| 数 量 | 1～10 | 11～20 | 21～ |
| 値引率 | 基準単価 | 10% | 20% |
| 出荷日 | 通常 | お見積り | |
納期
出荷日については、こちらをご覧ください。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
