仕様・寸法を表示する

追加工・オプション

ミスミ

ミスミ

フレキシブルホース　低圧（無溶接）タイプ　ＰＴメス・ＰＴメス

フレキシブルホース　低圧（無溶接）タイプ　ＰＴメス・ＰＴメス

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.6平均満足度4.6 この商品のレビューをみる（3件）
通常価格(税別)
 -
税込価格
 -

【特長】・振動吸収に適した低圧（無溶接）フレキシブルホースです。

詳細情報を確認する

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

型番

未確定14件の候補があります。

Loading...

外形図・規格表

外形図

フレキシブルホース　低圧（無溶接）タイプ　ＰＴメス・ＰＴメス:関連画像
Type[ M ]材質使用流体使用温度
範囲		最高使用
圧力
ホ−スユニオン継手
HOELFSUS304FCMB蒸気・空気・
ガス・水・油		0〜100℃1.0MPa
HOELFSSUS304SCS13（SUS304）

規格表

型式−ホース長さ
HOELF10A
HOEJFS25A		−
−		1.0
0.5
■ホース寸法表
ホ−ス
呼び内径		内径
(mm)		外径
(mm)		最小曲げ半径
(mm)		バネ定数
(N/mm)		最高使用圧力
(MPa)
10A1723601685.31.0
15A19.22565946.3
20A24.13180673.0
25A29.5391001273.6
32A38.647.51201202.8
40A44.8542422.2
50A56.4661402208.4
■かしめ金具寸法表
ホ−ス
呼び内径		Rc(PT)LH1H2
10A3/8332337
15A1/2392742
20A3/4403349
25A1494159
32A1 1/4535069
40A1 1/2585678
50A2656993

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式ホ−ス長さ
指定0.1m単位		HOELF￥基準単価HOELFS￥基準単価
Typeホ−ス
呼び内径		￥基本単価ホ−ス単価/0.1m￥基本単価ホ−ス単価/0.1m
HOELF
HOELFS		10A0.3〜2.02,3103204,830320
15A2,3103705,040370
20A2,3105805,780580
25A3,1506306,830630
32A3,6808408,930840
40A4,20095010,500950
50A5,5701,26015,7501,260
■かしめ金具の構造

取り付け方法

誤正
無理な弯曲での使用はチューブの寿命を著しく縮めます。関連画像1_取り付け方法×小さな弯曲部分にはパイプを使用して、チューブは許容弯曲半径を維持してお使いください。関連画像6_取り付け方法○
連続的に屈曲する箇所は、特に注意が必要です。関連画像2_取り付け方法×弯曲パイプの使用と、U字配管になるようにチューブの取り付けを行います。関連画像7_取り付け方法○
連続的な水平運動のため、チューブがねじれるような屈曲荷重は大変危険です。関連画像3_取り付け方法×ホースの動きに同調する回転ローラーを取り付けることにより、無理な屈曲は避けられます。関連画像8_取り付け方法○
チューブの取り付け部分に回転運動を伝えると、チューブがねじれます。関連画像4_取り付け方法×回転ジョイントを取り付けて、チューブをねじらないようにしてください。関連画像9_取り付け方法○
チューブを取り付けの時に両端が運動方向と違った位置の場合は、ねじれを起こします。関連画像5_取り付け方法×チューブの取り付けは、運動方向に対して常に平行になるように取り付けてください。関連画像10_取り付け方法○

使用例

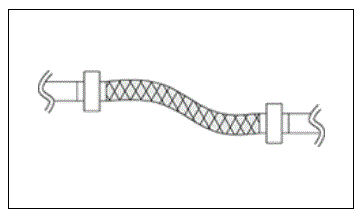

配管の芯がズレていても、簡単に取り付け可能
フレキシブルホース　中圧タイプ 関連画像1_使用例

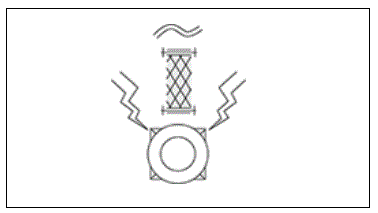

振動の発生する機器の振動吸収に
フレキシブルホース　中圧タイプ 関連画像2_使用例

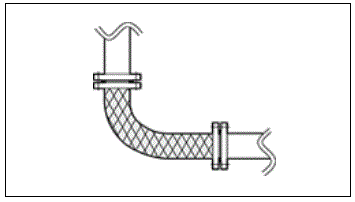

曲げて使って、工事の省力化
フレキシブルホース　中圧タイプ 関連画像3_使用例
動きのある装置の配管に
フレキシブルホース　中圧タイプ 関連画像4_使用例


製品比較情報

商品名（本商品）低圧（無溶接）タイプ PTメス・PTメスフレキシブルふっ素樹脂ホース高圧タイプ中圧タイプ低圧（無溶接）タイプフレキシブルチューブフレキシブルふっ素樹脂ホース 柔軟タイプ
商品画像関連画像1_製品比較情報関連画像2_製品比較情報関連画像3_製品比較情報関連画像4_製品比較情報関連画像5_製品比較情報関連画像6_製品比較情報関連画像7_製品比較情報
ホース材質ステンレス（SUS304）ふっ素樹脂ステンレス（SUS304）ステンレス（SUS304）ステンレス（SUS304）ステンレス（SUS304）ふっ素樹脂
使用流体蒸気 / 水 /
ガス / 油 / 空気		水 / 空気 / 溶剤蒸気 / 水 /
油 / 空気		蒸気 / 水 /
油 / 空気		蒸気 / 水 /
油 / 空気		水水 / 空気 / 溶剤
内径 d（φ）17 ～ 56.44.8 ～ 7.97 ～ 25.57.2 ～ 52.610.5 ～ 25.212 ～ 154 ～ 11
最高使用圧力
（MPa）		117 ～ 20.53.4 ～ 6.4211.752 ～ 3
ブレードありありありありありなしあり
最小曲げ半径
（mm）		60 ～ 14051 ～ 10225 ～ 4525 ～ 14035 ～ 8040 ～ 6020 ～ 30
接続部材質ステンレス /
スチール		ステンレス /
スチール		ステンレスステンレスステンレス /
スチール		ステンレスステンレス

注意・禁止事項

・内面の形状は蛇腹状になっています。

関連リンク

■規格外品サービスのご案内

・カタログ掲載以外の指定寸カットや各パーツの単品購入などは、規格外品サービスより特注お見積り承ります。
【図面品、ミスミFAカタログ規格外品の特注見積もり】
  https://meviy.misumi-ec.com/fa/2d/
 ※回答までに土日・祝日含まず2～7日営業日をいただいております。
 製作可否からのお見積りになりますので、予めご了承いただければ幸いです。

型番リスト

表示件数:
  1. 1
型番
内径(mm)
外径(φ)
金具材質
最小曲げ半径(mm)
ホース長さ(m)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
17
23
FCMB
60
0.3 ～ 2
10

1個

-( - )

3日目

19.2
25
FCMB
65
0.3 ～ 2
10

1個

-( - )

3日目

24.1
31
FCMB
80
0.3 ～ 2
10

1個

-( - )

3日目

29.5
39
FCMB
100
0.3 ～ 2
10

1個

-( - )

3日目

38.6
47.5
FCMB
120
0.3 ～ 2
10

1個

-( - )

3日目

44.8
54
FCMB
120
0.3 ～ 2
10

1個

-( - )

3日目

56.4
66
FCMB
140
0.3 ～ 2
10

1個

-( - )

3日目

17
23
SCS13(SUS304)
60
0.3 ～ 2
10

1個

-( - )

3日目

19.2
25
SCS13(SUS304)
65
0.3 ～ 2
10

1個

-( - )

3日目

24.1
31
SCS13(SUS304)
80
0.3 ～ 2
10

1個

-( - )

3日目

29.5
39
SCS13(SUS304)
100
0.3 ～ 2
10

1個

-( - )

3日目

38.6
47.5
SCS13(SUS304)
120
0.3 ～ 2
10

1個

-( - )

3日目

44.8
54
SCS13(SUS304)
120
0.3 ～ 2
10

1個

-( - )

3日目

56.4
66
SCS13(SUS304)
140
0.3 ～ 2
10

1個

-( - )

3日目

  1. 1

Loading...

詳細情報

基本情報

【特長】・振動吸収に適した低圧（無溶接）フレキシブルホースです。

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数　量1〜45〜910〜2021～
値引率基準単価5％10％お見積り
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]数量スライド価格は、ホース単価/0.1mのみ適用となります。

納期

 3 日目出荷


出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■特長
・継手の組込みが無溶接のため、耐食性が良好です。
・振動吸収に適しています。
・金属六角部が回転するので、取付が容易です。
■使用用途
・芯ズレ吸収などの一般配管用。
■注意
・ホース長さの公差は、ホース長さの＋0〜3%になります。
＊H1、H2はSCS13（SUS304）の寸法です。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
