フレキシブルふっ素樹脂ホース 柔軟タイプ

フレキシブルふっ素樹脂ホース 柔軟タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 5.0平均満足度5.0 この商品のレビューをみる(2件)
通常価格(税別)
 -
税込価格
 -

【特長】・耐屈曲性に優れたフレキシブルふっ素樹脂ホースです。

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定4件の候補があります。

Loading...

外形図・規格表

■かしめ金具形状

A形状

B形状

Type[ M ]材質使用流体使用温度範囲最高使用圧力
ホ−スワイヤ−ブレ−ドかしめ金具
HOSJRSふっ素樹脂SUS304SUS304空気・水・溶剤−100〜120℃規格表内
参照

規格表

型式ホース長さL形状R形状
HOSJRS8A1.5LBRA
■ホース仕様表
ホ−ス
呼び内径
内径
(mm)
外径
(mm)
最小曲げ半径
(mm)
最高使用圧力
(MPa)
6A4.07.0203.0
8A5.08.5202.5
10A9.013.0252.0
15A11.016.5302.0
■かしめ金具寸法表
ホ−ス
呼び内径
R(PT)
G(PF)
A形状B形状
B(二面幅)LB(二面幅)L
6A1/812391437
8A1/414471743
10A3/819532149
15A1/224602657

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式ホ−ス長さ
指定0.1m単位
L
左かしめ形状
R
右かしめ形状
¥基準単価
Typeホ−ス
呼び内径
ホ−ス単価/0.1m片側かしめ金具単価
A形状B形状
HOSJRS6A0.32.0LA
LB
RA
RB
7706,8507,610
8A9507,0208,570
10A1,1306,8108,510
15A2,0807,07011,590

取り付け方法

無理な弯曲での使用はチューブの寿命を著しく縮めます。関連画像1_取り付け方法×小さな弯曲部分にはパイプを使用して、チューブは許容弯曲半径を維持してお使いください。関連画像6_取り付け方法
連続的に屈曲する箇所は、特に注意が必要です。関連画像2_取り付け方法×弯曲パイプの使用と、U字配管になるようにチューブの取り付けを行います。関連画像7_取り付け方法
連続的な水平運動のため、チューブがねじれるような屈曲荷重は大変危険です。関連画像3_取り付け方法×ホースの動きに同調する回転ローラーを取り付けることにより、無理な屈曲は避けられます。関連画像8_取り付け方法
チューブの取り付け部分に回転運動を伝えると、チューブがねじれます。関連画像4_取り付け方法×回転ジョイントを取り付けて、チューブをねじらないようにしてください。関連画像9_取り付け方法
チューブを取り付けの時に両端が運動方向と違った位置の場合は、ねじれを起こします。関連画像5_取り付け方法×チューブの取り付けは、運動方向に対して常に平行になるように取り付けてください。関連画像10_取り付け方法

使用例

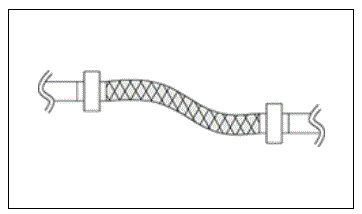

配管の芯がズレていても、簡単に取り付け可能
フレキシブルホース 中圧タイプ 関連画像1_使用例

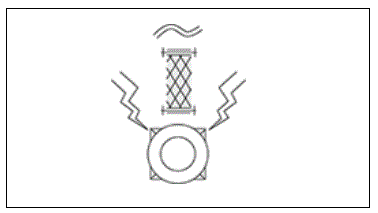

振動の発生する機器の振動吸収に
フレキシブルホース 中圧タイプ 関連画像2_使用例

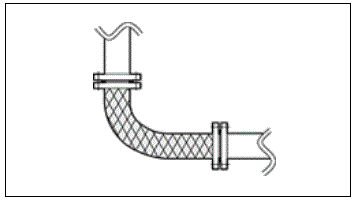

曲げて使って、工事の省力化
フレキシブルホース 中圧タイプ 関連画像3_使用例

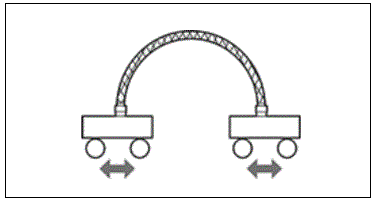

動きのある装置の配管に
フレキシブルホース 中圧タイプ 関連画像4_使用例


製品比較情報

商品名(本商品)フレキシブルふっ素樹脂ホース高圧タイプ中圧タイプ低圧(無溶接)タイプ PTメス・PTメス低圧(無溶接)タイプフレキシブルチューブフレキシブルふっ素樹脂ホース 柔軟タイプ
商品画像関連画像1_製品比較情報関連画像2_製品比較情報関連画像3_製品比較情報関連画像4_製品比較情報関連画像5_製品比較情報関連画像6_製品比較情報関連画像7_製品比較情報
ホース材質ふっ素樹脂ステンレス(SUS304)ステンレス(SUS304)ステンレス(SUS304)ステンレス(SUS304)ステンレス(SUS304)ふっ素樹脂
使用流体水 / 空気 / 溶剤蒸気 / 水 /
油 / 空気
蒸気 / 水 /
油 / 空気
蒸気 / 水 /
ガス / 油 / 空気
蒸気 / 水 /
油 / 空気
水 / 空気 / 溶剤
内径 d(φ)4.8 ~ 7.97 ~ 25.57.2 ~ 52.617 ~ 56.410.5 ~ 25.212 ~ 154 ~ 11
最高使用圧力
(MPa)
17 ~ 20.53.4 ~ 6.42111.752 ~ 3
ブレードありありありありありなしあり
最小曲げ半径
(mm)
51 ~ 10225 ~ 4525 ~ 14060 ~ 14035 ~ 8040 ~ 6020 ~ 30
接続部材質ステンレス /
スチール
ステンレスステンレスステンレス /
 スチール
ステンレス /
スチール
ステンレスステンレス

関連リンク

■規格外品サービスのご案内

・カタログ掲載以外の指定寸カットなど、規格外品サービスより特注お見積り承ります。
【図面品、ミスミFAカタログ規格外品の特注見積もり】
https://meviy.misumi-ec.com/fa/2d/
 ※回答までに土日・祝日含まず2~7日営業日をいただいております。
 製作可否からのお見積りになりますので、予めご了承いただければ幸いです。

型番リスト

型番
内径(mm)
外径(φ)
金具種類 L
金具種類 R
最高使用圧力(MPa)
最小曲げ半径(mm)
ホース長さ(m)
RoHS
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
4.0
7.0
A形状 / B形状
A形状 / B形状
3.0
20
0.3 ~ 2
10

1個

-( - )

5日目

5.0
8.5
A形状 / B形状
A形状 / B形状
2.5
20
0.3 ~ 2
10

1個

-( - )

5日目

9.0
13
A形状 / B形状
A形状 / B形状
2.0
25
0.3 ~ 2
10

1個

-( - )

5日目

11.0
16.5
A形状 / B形状
A形状 / B形状
2.0
30
0.3 ~ 2
10

1個

-( - )

5日目

Loading...

詳細情報

基本情報

【特長】・耐屈曲性に優れたフレキシブルふっ素樹脂ホースです。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

数量スライド価格 [ ! ]1円未満切り捨て) こちら
数量区分標準対応個別対応
小口大口
数 量1〜45〜910〜2021~
値引率基準単価5%10%お見積り
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]数量スライド価格は、ホース単価/0.1mのみ適用となります。
<価格計算例>
HOSJRS8A−1.5−LB−RAの場合
ホース単価/0.1m:900
900×15+8,160+6,690=28,350
1円単位切り捨てで、28,350円となります。

納期

 5 日目出荷

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■特長
・ホースをスパイラルコルゲート加工しているため、屈曲性に優れています。
・振動の多いところや変形損度の高いところに適しています。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

フレキシブルふっ素樹脂ホース 柔軟タイプ

フレキシブルふっ素樹脂ホース 柔軟タイプ

    フレキシブルふっ素樹脂ホース

    フレキシブルふっ素樹脂ホース

      NK-FJ-F フランジ式ふっ素樹脂フレキシブルホース

      NK-FJ-F フランジ式ふっ素樹脂フレキシブルホース

        NK-FJ-A ニップル式ふっ素樹脂フレキシブルホース

        NK-FJ-A ニップル式ふっ素樹脂フレキシブルホース

          NK-FJ-C メスユニオン式ふっ素樹脂フレキシブルホース

          NK-FJ-C メスユニオン式ふっ素樹脂フレキシブルホース

            NK-FJ-S サニタリーフランジ式ふっ素樹脂フレキシブルホース

            NK-FJ-S サニタリーフランジ式ふっ素樹脂フレキシブルホース

              NK-FJ-B オスユニオン式ふっ素樹脂フレキシブルホース

              NK-FJ-B オスユニオン式ふっ素樹脂フレキシブルホース

                フレキシブルホース 高圧タイプ

                フレキシブルホース 高圧タイプ

                  フレキシブルホース 低圧(無溶接)タイプ

                  フレキシブルホース 低圧(無溶接)タイプ

                    フレキシブルホース 低圧(無溶接)タイプ PTメス・PTメス

                    フレキシブルホース 低圧(無溶接)タイプ PTメス・PTメス

                      フレキシブルチューブ

                      フレキシブルチューブ

                        NK-3300 フランジ式(無溶接)フレキシブルホース

                        NK-3300 フランジ式(無溶接)フレキシブルホース

                          NK-3600 ワンタッチカプラー式フレキシブルホース

                          NK-3600 ワンタッチカプラー式フレキシブルホース

                            メーカー ミスミ ミスミ 南国フレキ工業 南国フレキ工業 南国フレキ工業 南国フレキ工業 南国フレキ工業 ミスミ ミスミ ミスミ ミスミ 南国フレキ工業 南国フレキ工業
                            通常価格 - - 20,289円 9,743円 11,921円 55,052円 11,708円 - 2,550円 - - 3,349円 37,585円
                            通常出荷日 5日目   3日目   当日出荷可能 6日目~   6日目~   6日目~   13日目~   6日目~   3日目   当日出荷可能 在庫品1日目~   当日出荷可能 3日目   3日目   4日目   6日目
                            環境対応 RoHS対応(10物質) RoHS対応(10物質) - - - - - RoHS非対応 RoHS対応(10物質) RoHS対応(10物質) RoHS対応(10物質) - -
                            特性・用途 該当なし 該当なし - - - - - 該当なし 該当なし 該当なし 該当なし - -
                            種類 フレキシブルホース フレキシブルホース ふっ素樹脂フレキシブルホース ふっ素樹脂フレキシブルホース ふっ素樹脂フレキシブルホース ふっ素樹脂フレキシブルホース ふっ素樹脂フレキシブルホース フレキシブルホース フレキシブルホース フレキシブルホース フレキシブルホース フレキシブルホース フレキシブルホース
                            使用流体 水 / 空気 / 溶剤 蒸気 / 水 / ガス / 空気 / 溶剤 水 / 空気 / 薬品/薬剤 水 / 空気 / 薬品/薬剤 水 / 空気 / 薬品/薬剤 水 / 空気 / 薬品/薬剤 水 / 空気 / 薬品/薬剤 蒸気 / 水 / ガス / 油 / 空気 蒸気 / 水 / 油 / 空気 蒸気 / 水 / ガス / 油 / 空気 蒸気 / 水 / 油 / 空気 / 薬品/薬剤 蒸気 / 水 / 油 / 空気 / 薬品/薬剤
                            ホース材質 ふっ素樹脂 ふっ素樹脂 PTFE PTFE PTFE PTFE PTFE SUS304 SUS304 SUS304 SUS304 SUS304 SUS304
