ミスミ

ダクト配管用マニホールド

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.2-1386

評価 3.5平均満足度3.5 この商品のレビューをみる（2件）

通常価格(税別): 15,360円～ 19,370円

税込価格: 16,896円～ 21,307円

【特長】・アルミダクト用の集塵ボックスです。【材質】・SUS304です。

詳細情報を確認する

環境対応：

RoHS対応（10物質）
特性・用途：

該当なし
種類：

マニホールド

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定104件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

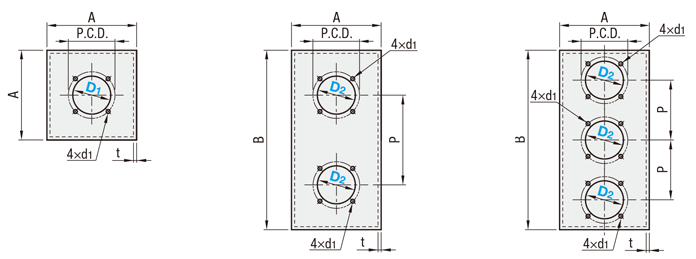

外形図・規格表

上面図

正面図（2連）

正面図（3連）

[ ! ]d1はタップ穴になっており、裏面にナット溶接加工しています。
[ ! ]穴面以外の面に穴はありません。

Type		サイズ	[ M ]材質
2連タイプ	3連タイプ
DBXWS	DBXTS	150×150×300	SUS304
DBXWM	DBXTM	200×200×300

規格表

型式	−	D₁	−	D₂
DBXWS DBXTM	− −	100 113	− −	50 38

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式	D₁	D₂	A	B	D₁･D₂		P		d₁	t	￥基準単価　1～4コ
Type						P.C.D.	2連タイプ	3連タイプ			DBXWS	DBXTS	DBXWM	DBXTM
150×150×300 DBXWS(2連タイプ) DBXTS(3連タイプ)	38	38	150	300	38	52	145	98	M6	2	14,490	15,540	-	-
	50	50			50	65
	65	65			65	77.5
	75	75			75	94		ー	M8
	100	100			100	119
200×200×300 DBXWM(2連タイプ) DBXTM(3連タイプ)	38	38	200	300	38	52	145	98	M6	2	-	-	17,010	18,270
	50	50			50	65
	65	65			65	77.5
	75	75			75	94		ー	M8
	100	100			100	119
	113	ー			113	134	ー
	125				125	148
	150				150	173

[ ! ]3連タイプ（DBXTS、DBXTM）は、D₂=75、100は選択できません。

型番リスト

表示件数:

型番	種類	穴径 D1(φ)	穴径 D2(φ)	幅 A(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

DBXTM-38-38	3連タイプ	38	38	200	10	1個	19,370円( 21,307円 )	10日目
DBXTM-38-50	3連タイプ	38	50	200	10	1個	19,370円( 21,307円 )	10日目
DBXTM-38-65	3連タイプ	38	65	200	10	1個	19,370円( 21,307円 )	10日目
DBXTM-50-38	3連タイプ	50	38	200	10	1個	19,370円( 21,307円 )	10日目
DBXTM-50-50	3連タイプ	50	50	200	10	1個	19,370円( 21,307円 )	10日目
DBXTM-50-65	3連タイプ	50	65	200	10	1個	19,370円( 21,307円 )	10日目
DBXTM-65-38	3連タイプ	65	38	200	10	1個	19,370円( 21,307円 )	10日目
DBXTM-65-50	3連タイプ	65	50	200	10	1個	19,370円( 21,307円 )	10日目
DBXTM-65-65	3連タイプ	65	65	200	10	1個	19,370円( 21,307円 )	10日目
DBXTM-75-38	3連タイプ	75	38	200	10	1個	19,370円( 21,307円 )	10日目
DBXTM-75-50	3連タイプ	75	50	200	10	1個	19,370円( 21,307円 )	10日目
DBXTM-75-65	3連タイプ	75	65	200	10	1個	19,370円( 21,307円 )	10日目
DBXTM-100-38	3連タイプ	100	38	200	10	1個	19,370円( 21,307円 )	10日目
DBXTM-100-50	3連タイプ	100	50	200	10	1個	19,370円( 21,307円 )	10日目
DBXTM-100-65	3連タイプ	100	65	200	10	1個	19,370円( 21,307円 )	10日目
DBXTM-113-38	3連タイプ	113	38	200	10	1個	19,370円( 21,307円 )	10日目
DBXTM-113-50	3連タイプ	113	50	200	10	1個	19,370円( 21,307円 )	10日目
DBXTM-113-65	3連タイプ	113	65	200	10	1個	19,370円( 21,307円 )	10日目
DBXTM-125-38	3連タイプ	125	38	200	10	1個	19,370円( 21,307円 )	10日目
DBXTM-125-50	3連タイプ	125	50	200	10	1個	19,370円( 21,307円 )	10日目
DBXTM-125-65	3連タイプ	125	65	200	10	1個	19,370円( 21,307円 )	10日目
DBXTM-150-38	3連タイプ	150	38	200	10	1個	19,370円( 21,307円 )	10日目
DBXTM-150-50	3連タイプ	150	50	200	10	1個	19,370円( 21,307円 )	10日目
DBXTM-150-65	3連タイプ	150	65	200	10	1個	19,370円( 21,307円 )	10日目
DBXTS-38-38	3連タイプ	38	38	150	10	1個	16,470円( 18,117円 )	10日目
DBXTS-38-50	3連タイプ	38	50	150	10	1個	16,470円( 18,117円 )	10日目
DBXTS-38-65	3連タイプ	38	65	150	10	1個	16,470円( 18,117円 )	10日目
DBXTS-50-38	3連タイプ	50	38	150	10	1個	16,470円( 18,117円 )	10日目
DBXTS-50-50	3連タイプ	50	50	150	10	1個	16,470円( 18,117円 )	10日目
DBXTS-50-65	3連タイプ	50	65	150	10	1個	16,470円( 18,117円 )	10日目
DBXTS-65-38	3連タイプ	65	38	150	10	1個	16,470円( 18,117円 )	10日目
DBXTS-65-50	3連タイプ	65	50	150	10	1個	16,470円( 18,117円 )	10日目
DBXTS-65-65	3連タイプ	65	65	150	10	1個	16,470円( 18,117円 )	10日目
DBXTS-75-38	3連タイプ	75	38	150	10	1個	16,470円( 18,117円 )	10日目
DBXTS-75-50	3連タイプ	75	50	150	10	1個	16,470円( 18,117円 )	10日目
DBXTS-75-65	3連タイプ	75	65	150	10	1個	16,470円( 18,117円 )	10日目
DBXTS-100-38	3連タイプ	100	38	150	10	1個	16,470円( 18,117円 )	10日目
DBXTS-100-50	3連タイプ	100	50	150	10	1個	16,470円( 18,117円 )	10日目
DBXTS-100-65	3連タイプ	100	65	150	10	1個	16,470円( 18,117円 )	10日目
DBXWM-38-38	2連タイプ	38	38	200	10	1個	18,030円( 19,833円 )	10日目
DBXWM-38-50	2連タイプ	38	50	200	10	1個	18,030円( 19,833円 )	10日目
DBXWM-38-65	2連タイプ	38	65	200	10	1個	18,030円( 19,833円 )	10日目
DBXWM-38-75	2連タイプ	38	75	200	10	1個	18,030円( 19,833円 )	10日目
DBXWM-38-100	2連タイプ	38	100	200	10	1個	18,030円( 19,833円 )	10日目
DBXWM-50-38	2連タイプ	50	38	200	10	1個	18,030円( 19,833円 )	10日目
DBXWM-50-50	2連タイプ	50	50	200	10	1個	18,030円( 19,833円 )	10日目
DBXWM-50-65	2連タイプ	50	65	200	10	1個	18,030円( 19,833円 )	10日目
DBXWM-50-75	2連タイプ	50	75	200	10	1個	18,030円( 19,833円 )	10日目
DBXWM-50-100	2連タイプ	50	100	200	10	1個	18,030円( 19,833円 )	10日目
DBXWM-65-38	2連タイプ	65	38	200	10	1個	18,030円( 19,833円 )	10日目
DBXWM-65-50	2連タイプ	65	50	200	10	1個	18,030円( 19,833円 )	10日目
DBXWM-65-65	2連タイプ	65	65	200	10	1個	18,030円( 19,833円 )	10日目
DBXWM-65-75	2連タイプ	65	75	200	10	1個	18,030円( 19,833円 )	10日目
DBXWM-65-100	2連タイプ	65	100	200	10	1個	18,030円( 19,833円 )	10日目
DBXWM-75-38	2連タイプ	75	38	200	10	1個	18,030円( 19,833円 )	10日目
DBXWM-75-50	2連タイプ	75	50	200	10	1個	18,030円( 19,833円 )	10日目
DBXWM-75-65	2連タイプ	75	65	200	10	1個	18,030円( 19,833円 )	10日目
DBXWM-75-75	2連タイプ	75	75	200	10	1個	18,030円( 19,833円 )	10日目
DBXWM-75-100	2連タイプ	75	100	200	10	1個	18,030円( 19,833円 )	10日目
DBXWM-100-38	2連タイプ	100	38	200	10	1個	18,030円( 19,833円 )	10日目

基本情報

【特長】・アルミダクト用の集塵ボックスです。【材質】・SUS304です。

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

日目出荷

数量区分	標準対応	個別対応
数量区分	小口	大口
数量	1〜4	5～
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■仕様
・使用温度範囲　0～160℃

使用例

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品ダクト配管用マニホールド	アルミダクトホース用配管部品　フランジ	ダクトホース・アルミダクトホース用配管部品　ダンパ	ダクトホース・アルミダクトホース用配管部品　取付フランジ	ダクトホース用カフス	ダクトホース・アルミダクトホース用配管部品　集塵フード	TAC伸縮ダクト用カフス	ダクトカフス	スパイラルダクト継手継手用キャップ	TACへランダクト用カフス	スパイラルダクト継手直管用キャップ	送排気用ダクトホースエレハントカフス	F-Ring スパイラルダクト継手キャップ直管用
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	東拓工業	東拓工業	栗本鐵工所	東拓工業	栗本鐵工所	弘進ゴム	栗本鐵工所
通常価格	15,360円～	1,110円～	7,500円～	1,100円～	670円～	8,020円～	764円～	458円～	1,297円～	976円～	983円～	1,486円～	2,000円～
通常出荷日	10日目	在庫品1日目当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	6日目～	8日目
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	-	RoHS対応（10物質）	-	-	-	-	-	-	-
特性・用途	該当なし	該当なし	該当なし	該当なし	該当なし	該当なし	-	-	-	-	-	-	-
種類	マニホールド	フランジ	ダンパ	フランジ	カフス	フード	カフス	カフス	キャップ	カフス	キャップ	カフス	キャップ

back next

ダクト配管用マニホールドのレビュー

評価 3.5 平均満足度：3.5 2件のレビュー

星５

0%
星４

50%
星３

50%
星２

0%
星１

0%

レビューを書く

装置内に組み込んで使用しています

評価 4.0満足度：4.02024/02/09

装置の排気系として複数の場所に呼び38のダクトホースを使い流量調整を行ってから、このダクト配管用マニホールドで一旦集合させ、もう一度アルミダクトホース用のＴ型としています。想定通りの使い方ができました。

もっと読む閉じる

0人が参考にしています。

このレビューは参考になりましたか？参考になった Loading... ご意見ありがとうございました。処理中にエラーが発生しました。再度ボタンをクリックしてください。

生産ラインで使用。

評価 3.0満足度：3.02019/03/11

必要な数で注文出来て、納期や価格がすぐに分かるので、便利に利用しています。
