土台付加圧タンク　－広口型－　穴固定タイプ・穴選択タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.2-1421

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): -

税込価格: -

液体を加圧し、圧送する加圧タンクです。投入口が広く洗浄しやすい構造です。出口が...

詳細情報を確認する

環境対応：

RoHS対応（10物質）
特性・用途：

該当なし
種類：

加圧タンク
容量範囲区分（上限）(ℓ)：

10 / 20 / 30 / 40 / 50 / 60 / 70 / 80 / 90 / 100
最高使用圧力(MPa)：

0.5
撹拌機：

無し
材質証明書：

対象

(i)ご注意

内圧がある時は、蓋やノズルを締め付けているクランプ等を絶対に緩めないでください。その他の注意点は下部「使用上の注意」を参照ください。
標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービスにて製作可否を含めたお見積もりをお願いします。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定46件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

■穴固定タイプ　穴3個の時（4.7ℓ以下）穴3個の時（10ℓ以上）＊TL＝曲部開始

■蓋（穴固定タイプ）
穴3個の時

[ ! ]穴0個の時は、PT穴がありません。
[ ! ]容量10ℓ・20ℓには、取手が1ケ付きます。

■蓋（穴選択タイプ）
穴3～5個の時

[ ! ]穴3個の時はQ・R・Sまで、
穴4個の時はQ・R・S・Xまで、
穴5個の時はQ・R・S・X・Yまで選択。

[ ! ]クランプ部の詳細寸法は、>>こちらを参照。
[ ! ]土台とタンクは溶接されており、取外しはできません。

Type		[ M ]材質				表面仕上	耐熱温度*	常用使用圧力
穴固定	穴選択	本体	クランプ	蓋	Oリング
TNKB	TNKBH	SUS304			ニトリルゴム	バフ研磨(本体のみ) 内面・外面＃400相当内径部の溶接ビ−ド部は除く	本体：200℃ Oリング：ニトリルゴム80℃ 　　　　ふっ素ゴム200℃	0.5MPa以下
TNKBF	TNKBFH				ふっ素ゴム

[ ! ]蓋の単品販売は>>こちらで承っています。
[ ! ]負圧環境では使用できません。
[ ! ]*耐熱温度は使用するパッキンを基準にしてください。また、内溶液は沸点を超えての使用はできません。

■Oリング（ニトリルゴム・ふっ素ゴム特性値）
耐油性・耐溶剤性一覧
◎：優 ○：良 □：可能 △：劣 ×：不可

薬液	ニトリル	ふっ素
ガソリン、軽油	◎	◎
ベンゼン、トルエン	△	◎
動植物油	◎	◎
ジエステル系潤滑油	×	○
リン酸塩素系圧力作動油	×	△
トリクレン	△	◎
メチルアルコ－ル	□	△
メチルエチルケトン	×	×
酢酸エチル	×	×
エ－テル	□	×

[ ! ]一般的な参考データです。
使用条件、使用環境により、変わることがあります。

物理的性質

項目	ニトリルゴム	ふっ素ゴム
硬度（JIS-A）	70±5	70±5
引張強さ（MPa）	>10.0MPa	>10.0MPa
伸び率(%)	>250	>170
100％引張応力（MPa）	>2.5MPa	>2.0MPa

[ ! ]JIS B2401-1 Oリング参照

■SUS304耐薬品性一覧
○：問題がない △：わずかに腐食する ×：腐食が大きい

薬液	SUS304	薬液	SUS304
アルコール	○	重炭酸ソ－ダ	○
エーテル	○	乳酸（5％沸騰）	△
濃アンモニア水	○	乳酸（10％沸騰）	×
酪酸	○	硫酸（5％）	△
食塩（乾）	○	硫酸（50％）	×
酢	○	塩素ガス（湿）	×
希硝酸	○	塩素水	×
濃硝酸	○	塩酸	×
無水酢酸	×	塩化第二鉄	×
無水酢酸（沸騰）	○	臭素	×

[ ! ]一般的な参考データです。
使用条件、使用環境により、変わることがあります。

有効容量（ℓ）	重量（kg）
有効容量（ℓ）	本体	蓋	タンク用クランプ
1	1.46	0.62	0.42
2.9	2.63	1.42	0.95
4.7	3.27	2.18	1.05
10	5.35	3.45	2.2
20	5.35	3.45	2.2

有効容量（ℓ）	蓋＆クランプ情報
有効容量（ℓ）	T₁	（D₁）	（D₂）	P	（A）	（B）
1	10	120	103	30	166	133
2.9	10	160	143	40	213	174
4.7	12	190	166	40	246	204
10		244	216	85	302	258
20		244	216	85	302	258

規格表

仕様

型式

‐

穴数選択

‐

穴固定タイプ（穴3個指定）

TNKB2.9

‐

穴選択タイプ（穴3個指定）

TNKBH4.7

‐

穴選択タイプ（穴5個指定）

TNKBH4.7

‐

[ ! ]穴選択タイプの場合、穴数に応じてQ〜Yをお選びください。穴3個の時はSまで、穴5個の時はYまでご指定ください。

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		穴固定タイプ穴数選択	[ ! ]穴選択タイプのみ選択		満水時容量 (ℓ)	内径 D	有効容量深さ H	満水時深さ H₁	H₂	P.C.D.	D₃	使用 Oリングサイズ	￥基準単価 1〜3コ
Type	有効容量 (ℓ)		穴数選択	＊Rc(PT)選択									穴固定		穴選択
Type	有効容量 (ℓ)		穴数選択	Q・R・S・X・Y									0個	3個	3個	4個	5個
穴固定タイプ穴選択タイプ TNKB TNKBH (Oリング：ニトリルゴム) TNKBF TNKBFH (Oリング：ふっ素ゴム)	1	0 3	3 4 5	1(1/8) 2(1/4) 3(3/8)	1.1	95.6	130	167	260	127	140	G105	81,900	89,540	90,300	92,400	94,500
	2.9				3.2	133	194	240	335	165	185	G145	126,670	131,040	130,200	137,590	139,780
	4.7				5.1	158.4	220	270	365	190	210	G170	143,330	146,330	150,700	147,000	158,050
	10				10.6	208.3	265	325	420	240	260	G220	183,460	189,630	184,800	196,250	-
	20				20	208.3	590	630	725	240	260	G220	232,500	236,610	241,980	246,090	-

[ ! ]＊印Q・R・S・X・Yは（）の前の1・2・3のNo.でご指定ください。
[ ! ]満水時とは、計算上（底面積×深さ）によって求めた理論値です。ご使用の際は、上面から−20mmの深さ（有効容量）内でお使いください。
[ ! ]＜参考＞有効容量（ℓ）≒半径cm（D/2÷10）×半径cm（D/2÷10）×3.14×有効容量深さcm（H÷10）÷1000（満水時の場合、HをH₁の値で計算）

使用上の注意

・ミスミカタログ記載の加圧タンクは、第一種及び第二種圧力容器ではありません。
・ご使用にあたっては、上記の使用条件を守り、加圧時は安全上、圧力計・リリーフ弁・レギュレータを取り付けてください。
・内圧があるときは、蓋やノズルを締め付けているクランプ等を絶対にゆるめないでください。
・スチーム・加熱・化学反応によって蒸気の発生する容器としては絶対に使用しないでください。
取扱いにあたって
1.）本製品の蓋部分には、Ｏリングを採用しております。蓋を閉める時は必ずＯリングがタンク本体の溝に、確実にセットされている事を確認し、作業してください。
2.）クランプは手で締めた後、回らなくなった所より更に工具等で約半回転程度増し締めをしてください。
3.）タンクの最高使用圧力は、0.5MPa以下です。必ずそれ以下の圧力でのご使用をお願いします。また、タンクを加圧仕様でお使いの場合は、リリーフ弁の併用を推奨致します。
4.）クランプを緩める時は必ず、リリーフ弁等で内圧を大気状態に戻してください。更に圧力ゲージ（レギュレータ）が大気状態になっている事を確認してください。

追加工

Alterations	Code	Spec.	￥/1 Code
レベル計組み付け [ ! ]材質等の詳細は>>こちらをご参照ください。	LG	タンク内部の液面を外部から目視する為のレベル計を組み込みます。上面（X）から 40mm、底面から40mmの位置に取付けます。	22,000

Alterations	Code	Spec.	￥/1 Code
下限フロートスイッチ組み付け	FS	水、油など液体の推移レベルの警報または信号用として使用するスイッチを組み込みます。タンク内側の底面より10mmの位置にステムの先端を設置します。 [ ! ]フロートスイッチの詳細は>>こちらを参照ください。	20,000

Alterations	Code	Spec.	￥/1 Code
安全機能付タンク	AN	「誤作動防止カバー」と「落下防止アングル」を組み付けます。 [ ! ]特徴・寸法の詳細は概要ページ P.1418をご確認ください。 [ ! ]穴固定タイプのみ適用。	22,000

[ ! ]レベル計を繋ぐテフロンチューブの径はφ8です。

型番リスト

表示件数:

型番	容量範囲区分（下限）(ℓ)	有効容量(ℓ)	Oリング材質	仕様	穴数	ねじ径 Q(Rc(PT))	ねじ径 R(Rc(PT))	ねじ径 S(Rc(PT))	ねじ径選択 [Q] 1(1/8) 2(1/4) 3(3/8)	ねじ径選択 [R] 1(1/8) 2(1/4) 3(3/8)	ねじ径選択 [S] 1(1/8) 2(1/4) 3(3/8)	ねじ径選択 [X] 1(1/8) 2(1/4) 3(3/8)	ねじ径選択 [Y] 1(1/8) 2(1/4) 3(3/8)	材質証明書：材質	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

TNKB1-0	1	1	ニトリルゴム	穴固定タイプ	0	-	-	-	-	-	-	-	-	本体・クランプ・蓋：SUS304\|Oリング：ニトリルゴム	10	1個	81,900円( 90,090円 )	4日目
TNKB1-3	1	1	ニトリルゴム	穴固定タイプ	3	1/4	1/4	1/4	-	-	-	-	-	本体・クランプ・蓋：SUS304\|Oリング：ニトリルゴム	10	1個	89,540円( 98,494円 )	4日目
TNKB2.9-0	1	2.9	ニトリルゴム	穴固定タイプ	0	-	-	-	-	-	-	-	-	本体・クランプ・蓋：SUS304\|Oリング：ニトリルゴム	10	1個	126,670円( 139,337円 )	4日目
TNKB2.9-3	1	2.9	ニトリルゴム	穴固定タイプ	3	1/4	1/4	1/4	-	-	-	-	-	本体・クランプ・蓋：SUS304\|Oリング：ニトリルゴム	10	1個	131,040円( 144,144円 )	4日目
TNKB4.7-0	1	4.7	ニトリルゴム	穴固定タイプ	0	-	-	-	-	-	-	-	-	本体・クランプ・蓋：SUS304\|Oリング：ニトリルゴム	10	1個	143,330円( 157,663円 )	4日目
TNKB4.7-3	1	4.7	ニトリルゴム	穴固定タイプ	3	1/4	1/4	1/4	-	-	-	-	-	本体・クランプ・蓋：SUS304\|Oリング：ニトリルゴム	10	1個	146,330円( 160,963円 )	4日目
TNKB10-0	1 ～ 10	10	ニトリルゴム	穴固定タイプ	0	-	-	-	-	-	-	-	-	本体・クランプ・蓋：SUS304\|Oリング：ニトリルゴム	10	1個	183,460円( 201,806円 )	4日目
TNKB10-3	1 ～ 10	10	ニトリルゴム	穴固定タイプ	3	1/4	3/8	1/4	-	-	-	-	-	本体・クランプ・蓋：SUS304\|Oリング：ニトリルゴム	10	1個	189,630円( 208,593円 )	4日目
TNKB20-0	1	20	ニトリルゴム	穴固定タイプ	0	-	-	-	-	-	-	-	-	本体・クランプ・蓋：SUS304\|Oリング：ニトリルゴム	10	1個	232,500円( 255,750円 )	4日目
TNKB20-3	1	20	ニトリルゴム	穴固定タイプ	3	1/4	3/8	1/4	-	-	-	-	-	本体・クランプ・蓋：SUS304\|Oリング：ニトリルゴム	10	1個	236,610円( 260,271円 )	4日目
TNKBF1-0	1	1	ふっ素ゴム	穴固定タイプ	0	-	-	-	-	-	-	-	-	本体・クランプ・蓋：SUS304\|Oリング：ふっ素ゴム	10	1個	81,900円( 90,090円 )	4日目
TNKBF1-3	1	1	ふっ素ゴム	穴固定タイプ	3	1/4	1/4	1/4	-	-	-	-	-	本体・クランプ・蓋：SUS304\|Oリング：ふっ素ゴム	10	1個	89,540円( 98,494円 )	4日目
TNKBF2.9-0	1	2.9	ふっ素ゴム	穴固定タイプ	0	1/4	1/4	1/4	-	-	-	-	-	本体・クランプ・蓋：SUS304\|Oリング：ふっ素ゴム	10	1個	126,670円( 139,337円 )	4日目
TNKBF2.9-3	1	2.9	ふっ素ゴム	穴固定タイプ	3	1/4	1/4	1/4	-	-	-	-	-	本体・クランプ・蓋：SUS304\|Oリング：ふっ素ゴム	10	1個	131,040円( 144,144円 )	4日目
TNKBF4.7-0	1	4.7	ふっ素ゴム	穴固定タイプ	0	-	-	-	-	-	-	-	-	本体・クランプ・蓋：SUS304\|Oリング：ふっ素ゴム	10	1個	136,500円( 150,150円 )	4日目
TNKBF4.7-3	1	4.7	ふっ素ゴム	穴固定タイプ	3	1/4	1/4	1/4	-	-	-	-	-	本体・クランプ・蓋：SUS304\|Oリング：ふっ素ゴム	10	1個	146,330円( 160,963円 )	4日目
TNKBF10-0	1 ～ 10	10	ふっ素ゴム	穴固定タイプ	0	-	-	-	-	-	-	-	-	本体・クランプ・蓋：SUS304\|Oリング：ふっ素ゴム	10	1個	183,460円( 201,806円 )	4日目
TNKBF10-3	1 ～ 10	10	ふっ素ゴム	穴固定タイプ	3	1/4	3/8	1/4	-	-	-	-	-	本体・クランプ・蓋：SUS304\|Oリング：ふっ素ゴム	10	1個	187,820円( 206,602円 )	4日目
TNKBF20-0	1	20	ふっ素ゴム	穴固定タイプ	0	-	-	-	-	-	-	-	-	本体・クランプ・蓋：SUS304\|Oリング：ふっ素ゴム	10	1個	232,500円( 255,750円 )	4日目
TNKBF20-3	1	20	ふっ素ゴム	穴固定タイプ	3	1/4	3/8	1/4	-	-	-	-	-	本体・クランプ・蓋：SUS304\|Oリング：ふっ素ゴム	10	1個	236,610円( 260,271円 )	4日目
TNKBFH1-3-Q[1,2,3]-R[1,2,3]-S[1,2,3]	1	1	ふっ素ゴム	穴選択タイプ	3	-	-	-	1 ～ 3	1 ～ 3	1 ～ 3	-	-	本体・クランプ・蓋：SUS304\|Oリング：ふっ素ゴム	10	1個	-( - )	6日目
TNKBFH1-4-Q[1,2,3]-R[1,2,3]-S[1,2,3]-X[1,2,3]	1	1	ふっ素ゴム	穴選択タイプ	4	-	-	-	1 ～ 3	1 ～ 3	1 ～ 3	1 ～ 3	-	本体・クランプ・蓋：SUS304\|Oリング：ふっ素ゴム	10	1個	-( - )	6日目
TNKBFH1-5-Q[1,2,3]-R[1,2,3]-S[1,2,3]-X[1,2,3]-Y[1,2,3]	1	1	ふっ素ゴム	穴選択タイプ	5	-	-	-	1 ～ 3	1 ～ 3	1 ～ 3	1 ～ 3	1 ～ 3	本体・クランプ・蓋：SUS304\|Oリング：ふっ素ゴム	10	1個	-( - )	6日目
TNKBFH2.9-3-Q[1,2,3]-R[1,2,3]-S[1,2,3]	1	2.9	ふっ素ゴム	穴選択タイプ	3	-	-	-	1 ～ 3	1 ～ 3	1 ～ 3	-	-	本体・クランプ・蓋：SUS304\|Oリング：ふっ素ゴム	10	1個	-( - )	6日目
TNKBFH2.9-4-Q[1,2,3]-R[1,2,3]-S[1,2,3]-X[1,2,3]	1	2.9	ふっ素ゴム	穴選択タイプ	4	-	-	-	1 ～ 3	1 ～ 3	1 ～ 3	1 ～ 3	-	本体・クランプ・蓋：SUS304\|Oリング：ふっ素ゴム	10	1個	-( - )	6日目
TNKBFH2.9-5-Q[1,2,3]-R[1,2,3]-S[1,2,3]-X[1,2,3]-Y[1,2,3]	1	2.9	ふっ素ゴム	穴選択タイプ	5	-	-	-	1 ～ 3	1 ～ 3	1 ～ 3	1 ～ 3	1 ～ 3	本体・クランプ・蓋：SUS304\|Oリング：ふっ素ゴム	10	1個	-( - )	6日目
TNKBFH4.7-3-Q[1,2,3]-R[1,2,3]-S[1,2,3]	1	4.7	ふっ素ゴム	穴選択タイプ	3	-	-	-	1 ～ 3	1 ～ 3	1 ～ 3	-	-	本体・クランプ・蓋：SUS304\|Oリング：ふっ素ゴム	10	1個	-( - )	6日目
TNKBFH4.7-4-Q[1,2,3]-R[1,2,3]-S[1,2,3]-X[1,2,3]	1	4.7	ふっ素ゴム	穴選択タイプ	4	-	-	-	1 ～ 3	1 ～ 3	1 ～ 3	1 ～ 3	-	本体・クランプ・蓋：SUS304\|Oリング：ふっ素ゴム	10	1個	-( - )	6日目
TNKBFH4.7-5-Q[1,2,3]-R[1,2,3]-S[1,2,3]-X[1,2,3]-Y[1,2,3]	1	4.7	ふっ素ゴム	穴選択タイプ	5	-	-	-	1 ～ 3	1 ～ 3	1 ～ 3	1 ～ 3	1 ～ 3	本体・クランプ・蓋：SUS304\|Oリング：ふっ素ゴム	10	1個	-( - )	6日目
TNKBFH10-3-Q[1,2,3]-R[1,2,3]-S[1,2,3]	1 ～ 10	10	ふっ素ゴム	穴選択タイプ	3	-	-	-	1 ～ 3	1 ～ 3	1 ～ 3	-	-	本体・クランプ・蓋：SUS304\|Oリング：ふっ素ゴム	10	1個	-( - )	6日目
TNKBFH10-4-Q[1,2,3]-R[1,2,3]-S[1,2,3]-X[1,2,3]	1 ～ 10	10	ふっ素ゴム	穴選択タイプ	4	-	-	-	1 ～ 3	1 ～ 3	1 ～ 3	1 ～ 3	-	本体・クランプ・蓋：SUS304\|Oリング：ふっ素ゴム	10	1個	-( - )	6日目
TNKBFH20-3-Q[1,2,3]-R[1,2,3]-S[1,2,3]	1	20	ふっ素ゴム	穴選択タイプ	3	-	-	-	1 ～ 3	1 ～ 3	1 ～ 3	-	-	本体・クランプ・蓋：SUS304\|Oリング：ふっ素ゴム	10	1個	-( - )	6日目
TNKBFH20-4-Q[1,2,3]-R[1,2,3]-S[1,2,3]-X[1,2,3]	1	20	ふっ素ゴム	穴選択タイプ	4	-	-	-	1 ～ 3	1 ～ 3	1 ～ 3	1 ～ 3	-	本体・クランプ・蓋：SUS304\|Oリング：ふっ素ゴム	10	1個	-( - )	6日目
TNKBH1-3-Q[1,2,3]-R[1,2,3]-S[1,2,3]	1	1	ニトリルゴム	穴選択タイプ	3	-	-	-	1 ～ 3	1 ～ 3	1 ～ 3	-	-	本体・クランプ・蓋：SUS304\|Oリング：ニトリルゴム	10	1個	-( - )	6日目
TNKBH1-4-Q[1,2,3]-R[1,2,3]-S[1,2,3]-X[1,2,3]	1	1	ニトリルゴム	穴選択タイプ	4	-	-	-	1 ～ 3	1 ～ 3	1 ～ 3	1 ～ 3	-	本体・クランプ・蓋：SUS304\|Oリング：ニトリルゴム	10	1個	-( - )	6日目
TNKBH1-5-Q[1,2,3]-R[1,2,3]-S[1,2,3]-X[1,2,3]-Y[1,2,3]	1	1	ニトリルゴム	穴選択タイプ	5	-	-	-	1 ～ 3	1 ～ 3	1 ～ 3	1 ～ 3	1 ～ 3	本体・クランプ・蓋：SUS304\|Oリング：ニトリルゴム	10	1個	-( - )	6日目
TNKBH2.9-3-Q[1,2,3]-R[1,2,3]-S[1,2,3]	1	2.9	ニトリルゴム	穴選択タイプ	3	-	-	-	1 ～ 3	1 ～ 3	1 ～ 3	-	-	本体・クランプ・蓋：SUS304\|Oリング：ニトリルゴム	10	1個	-( - )	6日目
TNKBH2.9-4-Q[1,2,3]-R[1,2,3]-S[1,2,3]-X[1,2,3]	1	2.9	ニトリルゴム	穴選択タイプ	4	-	-	-	1 ～ 3	1 ～ 3	1 ～ 3	1 ～ 3	-	本体・クランプ・蓋：SUS304\|Oリング：ニトリルゴム	10	1個	-( - )	6日目
TNKBH2.9-5-Q[1,2,3]-R[1,2,3]-S[1,2,3]-X[1,2,3]-Y[1,2,3]	1	2.9	ニトリルゴム	穴選択タイプ	5	-	-	-	1 ～ 3	1 ～ 3	1 ～ 3	1 ～ 3	1 ～ 3	本体・クランプ・蓋：SUS304\|Oリング：ニトリルゴム	10	1個	-( - )	6日目
TNKBH4.7-3-Q[1,2,3]-R[1,2,3]-S[1,2,3]	1	4.7	ニトリルゴム	穴選択タイプ	3	-	-	-	1 ～ 3	1 ～ 3	1 ～ 3	-	-	本体・クランプ・蓋：SUS304\|Oリング：ニトリルゴム	10	1個	-( - )	6日目
TNKBH4.7-4-Q[1,2,3]-R[1,2,3]-S[1,2,3]-X[1,2,3]	1	4.7	ニトリルゴム	穴選択タイプ	4	-	-	-	1 ～ 3	1 ～ 3	1 ～ 3	1 ～ 3	-	本体・クランプ・蓋：SUS304\|Oリング：ニトリルゴム	10	1個	-( - )	6日目
TNKBH4.7-5-Q[1,2,3]-R[1,2,3]-S[1,2,3]-X[1,2,3]-Y[1,2,3]	1	4.7	ニトリルゴム	穴選択タイプ	5	-	-	-	1 ～ 3	1 ～ 3	1 ～ 3	1 ～ 3	1 ～ 3	本体・クランプ・蓋：SUS304\|Oリング：ニトリルゴム	10	1個	-( - )	6日目
TNKBH10-3-Q[1,2,3]-R[1,2,3]-S[1,2,3]	1 ～ 10	10	ニトリルゴム	穴選択タイプ	3	-	-	-	1 ～ 3	1 ～ 3	1 ～ 3	-	-	本体・クランプ・蓋：SUS304\|Oリング：ニトリルゴム	10	1個	-( - )	6日目
TNKBH10-4-Q[1,2,3]-R[1,2,3]-S[1,2,3]-X[1,2,3]	1 ～ 10	10	ニトリルゴム	穴選択タイプ	4	-	-	-	1 ～ 3	1 ～ 3	1 ～ 3	1 ～ 3	-	本体・クランプ・蓋：SUS304\|Oリング：ニトリルゴム	10	1個	-( - )	6日目
TNKBH20-3-Q[1,2,3]-R[1,2,3]-S[1,2,3]	1	20	ニトリルゴム	穴選択タイプ	3	-	-	-	1 ～ 3	1 ～ 3	1 ～ 3	-	-	本体・クランプ・蓋：SUS304\|Oリング：ニトリルゴム	10	1個	-( - )	6日目
TNKBH20-4-Q[1,2,3]-R[1,2,3]-S[1,2,3]-X[1,2,3]	1	20	ニトリルゴム	穴選択タイプ	4	-	-	-	1 ～ 3	1 ～ 3	1 ～ 3	1 ～ 3	-	本体・クランプ・蓋：SUS304\|Oリング：ニトリルゴム	10	1個	-( - )	6日目

基本情報

液体を加圧し、圧送する加圧タンクです。投入口が広く洗浄しやすい構造です。出口が下にあり、容器内部の液残りが少なく、液体排出に優れています。
【規格追加】有効容量20リットルを追加しました。

(i)ご注意

内圧がある時は、蓋やノズルを締め付けているクランプ等を絶対に緩めないでください。その他の注意点は下部「使用上の注意」を参照ください。
標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービスにて製作可否を含めたお見積もりをお願いします。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

●穴固定タイプ

日目出荷

●穴選択タイプ

日目出荷

■有効容量 10ℓ以下

数量区分	標準対応	個別対応
数量区分	小口	大口
数量	1〜3	4～
出荷日	通常	お見積り

■有効容量 20ℓ

数量区分	標準対応	個別対応
数量区分	小口	大口
数量	1	2～
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

概要・仕様

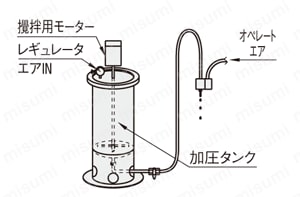

使用例

沈殿物の入っている材料を均一に塗布出来る様、タンク内を攪拌しながら加圧圧送します。

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。
