タイプ
S-ACA

S-ACBA

S-ACBTA

S-ACTA
解除

CAD
2D

3D
解除
出荷日
- すべて
- 5日以内
解除

仕様・寸法を表示する

追加工・オプション

ミスミ

アクリルケース

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.2-1028

評価 4.7平均満足度4.7 この商品のレビューをみる（13件）この商品のFAQをみる(3件)

通常価格(税別): -

税込価格: -

【標準大口対応】21本から50本は、お見積り不要で10％値引き。

詳細情報を確認する

環境対応：

RoHS対応（10物質）
種類：

ケース

(i)ご注意

TYPE：S-ACBA　は2023/10/1受注分より品質改善のため材料変更をさせていただきます。
材料変更に伴い全光線透過率・色味が変更いたします。こちらから変更前後の色味をご確認ください。
全光線透過率：【変更前】25%　【変更後】12%
ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
※水槽用途ではご使用いただけません。液体が漏れる場合がございます。
※追加工UN□をご選択時に3DCADの穴位置が正しくない場合がございます。 [外形図・規格表]の[追加工]にて穴位置のお確かめの上ご注文下さい。
ご迷惑をおかけし申し訳ありませんが何卒宜しくお願い致します。（1月中修正完了見込み）
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定12件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

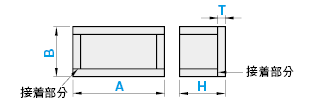

外形図

[ ! ]特性>>こちら

[ ! ]接着構造です。塩化メチレンを用いて接着をしています。接着部分に気泡が入ることがあります。
[ ! ]水槽用途ではご使用いただけません。液体が漏れる場合があります。
水槽お探しの場合、>>こちらよりご確認ください。

製品仕様

穴加工詳細

N
(通し穴)

ボルト呼び径	3	4	5	6	8	10
d	3.5	4.5	5.5	6.5	9	11

Type	[ M ]グレ−ド	色	全光線透過率	使用雰囲気温度
S−ACA	スタンダ−ド	透明	93％	－30〜80℃
S−ACBA	スタンダ−ド	ブラウンスモ−ク	12％
S−ACTA	制電	透明	79％
S−ACBTA	制電	ブラウンスモ−ク	32％

規格表

型式	−	A	−	B	−	H
S−ACA5 S−ACTA5	− −	200 300	− −	200 155	− −	100 55

型式		指定1mm単位
Type	T選択	A	B	H
S−ACA	3・5・8・10	50〜500 A≧B	50〜500	20〜500
S−ACBA
S−ACTA	3・5
S−ACBTA

[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

追加工

型式	−	A	−	B	−	H	−	追加工
S−ACA5 S−ACA5	− −	200 200	− −	200 200	− −	100 100	− −	UN3−UE50−UF100−UG200 AN3−AE50−AF100−AG200−W

Alterations	底面穴加工	A面穴加工	B面穴加工	両A面・両B面穴加工
Alterations				AN□・BN□指定時のみ適用。 AN□・BN□の図面参照ください。 [ ! ]AN□・BN□の料金にWの料金が加算されます。
Code	UN□	AN□	BN□	W
Spec.	底面に通し穴2つを加工します。指定方法 UN3−UE50−UF100−UG200 UN□　□部分に穴加工詳細から呼びを選択。 UE、UF、UGは1mm単位指定。 [ ! ]T＋2.5＋(d/2)≦UE≦A－(T＋5＋(d/2)＋d) [ ! ]T＋5＋(d/2)＋d≦UF≦A－(T＋2.5＋(d/2)) [ ! ]T＋2.5＋(d/2)≦UG≦B－(T＋2.5＋(d/2))	A面(長手面)の片面に通し穴2つを加工します。指定方法 AN3−AE50−AF100−AG200 AN□　□部分に穴加工詳細から呼びを選択。 AE、AF、AGは1mm単位指定。 [ ! ]T＋2.5＋(d/2)≦AE≦A－(T＋5＋(d/2)＋d) [ ! ]T＋5＋(d/2)＋d≦AF≦A－(T＋2.5＋(d/2)) [ ! ]T＋2.5＋(d/2)≦AG≦H－(2.5＋(d/2))	B面(短手面)の片面に通し穴2つを加工します。指定方法 BN3−BE50−BF100−BG200 BN□　□部分に穴加工詳細から呼びを選択。 BE、BF、BGは1mm単位指定。 [ ! ]T＋2.5＋(d/2)≦BE≦B－(T＋5＋(d/2)＋d) [ ! ]T＋5＋(d/2)＋d≦BF≦B－(T＋2.5＋(d/2)) [ ! ]T＋2.5＋(d/2)≦BG≦H－(2.5＋(d/2))	向い合う二面に通し穴を加工します。指定方法および価格 AN3−AE50−AF100−AG200−W BN3−BE50−BF100−BG200−W 　　　　　250円　　　　　＋ 250円 AN□と同じ寸法で向い合うA面(長手面)二面の穴加工を致します。 BN□と同じ寸法で向い合うB面(短手面)二面の穴加工を致します。
￥/1Code	250	250	250	250

[ NG ]追加工の併用不可

型番リスト

表示件数:

型番	板厚 T	A(mm)	B(mm)	H(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

S-ACA3-[50-500/1]-[50-500/1]-[20-500/1]	3	50 ～ 500	50 ～ 500	20 ～ 500	10	1個	-( - )	5日目
S-ACA5-[50-500/1]-[50-500/1]-[20-500/1]	5	50 ～ 500	50 ～ 500	20 ～ 500	10	1個	-( - )	5日目
S-ACA8-[50-500/1]-[50-500/1]-[20-500/1]	8	50 ～ 500	50 ～ 500	20 ～ 500	10	1個	-( - )	5日目
S-ACA10-[50-500/1]-[50-500/1]-[20-500/1]	10	50 ～ 500	50 ～ 500	20 ～ 500	10	1個	-( - )	5日目
S-ACBA3-[50-500/1]-[50-500/1]-[20-500/1]	3	50 ～ 500	50 ～ 500	20 ～ 500	10	1個	-( - )	5日目
S-ACBA5-[50-500/1]-[50-500/1]-[20-500/1]	5	50 ～ 500	50 ～ 500	20 ～ 500	10	1個	-( - )	5日目
S-ACBA8-[50-500/1]-[50-500/1]-[20-500/1]	8	50 ～ 500	50 ～ 500	20 ～ 500	10	1個	-( - )	5日目
S-ACBA10-[50-500/1]-[50-500/1]-[20-500/1]	10	50 ～ 500	50 ～ 500	20 ～ 500	10	1個	-( - )	5日目
S-ACBTA3-[50-500/1]-[50-500/1]-[20-500/1]	3	50 ～ 500	50 ～ 500	20 ～ 500	10	1個	-( - )	5日目
S-ACBTA5-[50-500/1]-[50-500/1]-[20-500/1]	5	50 ～ 500	50 ～ 500	20 ～ 500	10	1個	-( - )	5日目
S-ACTA3-[50-500/1]-[50-500/1]-[20-500/1]	3	50 ～ 500	50 ～ 500	20 ～ 500	10	1個	-( - )	5日目
S-ACTA5-[50-500/1]-[50-500/1]-[20-500/1]	5	50 ～ 500	50 ～ 500	20 ～ 500	10	1個	-( - )	5日目

基本情報

【標準大口対応】21本から50本は、お見積り不要で10％値引き。

(i)ご注意

TYPE：S-ACBA　は2023/10/1受注分より品質改善のため材料変更をさせていただきます。
材料変更に伴い全光線透過率・色味が変更いたします。こちらから変更前後の色味をご確認ください。
全光線透過率：【変更前】25%　【変更後】12%
ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
※水槽用途ではご使用いただけません。液体が漏れる場合がございます。
※追加工UN□をご選択時に3DCADの穴位置が正しくない場合がございます。 [外形図・規格表]の[追加工]にて穴位置のお確かめの上ご注文下さい。
ご迷惑をおかけし申し訳ありませんが何卒宜しくお願い致します。（1月中修正完了見込み）
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Type	T	B	A	￥基準単価
				H
				20〜100	101〜200	201〜300	301〜400	401〜500
Type （素材係数） S−ACBA (×1.0) S−ACA (×1.0)	8	50〜100	50〜100	3,860	6,460	8,930	11,060	13,810
			101〜200	6,460	8,930	11,060	13,810	16,570
			201〜300	8,930	11,060	13,810	16,570	19,320
			301〜400	11,060	13,810	16,570	19,320	22,090
			401〜500	13,810	16,570	19,320	22,090	24,850
		101〜200	101〜200	8,930	11,060	13,810	16,570	19,320
			201〜300	11,060	13,810	16,570	19,320	22,090
			301〜400	13,810	16,570	19,320	22,090	24,850
			401〜500	16,570	19,320	22,090	24,850	27,600
		201〜300	201〜300	13,810	16,570	19,320	22,090	24,850
			301〜400	16,570	19,320	22,090	24,850	27,600
			401〜500	19,320	22,090	24,850	27,600	30,380
		301〜400	301〜400	20,620	23,180	25,780	28,350	30,910
		301〜400	401〜500	24,490	27,050	29,640	32,210	34,780
		401〜500	401〜500	28,350	30,910	33,510	36,080	38,640
	10	50〜100	50〜100	4,400	8,060	11,160	13,810	17,260
			101〜200	7,440	11,160	13,810	17,260	20,720
			201〜300	10,360	13,810	17,260	20,720	24,150
			301〜400	13,810	17,260	20,720	24,150	27,600
			401〜500	17,260	20,720	24,150	27,600	31,060
		101〜200	101〜200	11,160	13,810	17,260	20,720	24,150
			201〜300	13,810	17,260	20,720	24,150	27,600
			301〜400	17,260	20,720	24,150	27,600	31,060
			401〜500	20,720	24,150	27,600	31,060	34,510
		201〜300	201〜300	17,260	20,720	24,150	27,600	31,060
			301〜400	20,720	24,150	27,600	31,060	34,510
			401〜500	24,150	27,600	31,060	34,510	37,960
		301〜400	301〜400	25,780	28,980	32,210	35,440	38,640
		301〜400	401〜500	30,610	33,810	37,040	40,270	43,470
		401〜500	401〜500	35,440	38,640	41,870	45,100	48,300

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Type	T	B	A	￥基準単価
				H
				20〜100	101〜200	201〜300	301〜400	401〜500
（素材係数） Type S−ACBA (×1.0) S−ACTA (×1.5) S−ACBTA (×1.3) S−ACA (×1.0)	3	50〜100	50〜100	2,700	4,400	6,040	7,440	9,300
			101〜200	4,400	6,040	7,440	8,640	10,360
			201〜300	6,040	7,440	8,640	10,360	12,080
			301〜400	7,440	8,640	10,360	12,080	13,810
			401〜500	8,640	10,360	12,080	13,810	15,530
		101〜200	101〜200	6,040	7,440	9,300	10,360	12,080
			201〜300	7,440	8,640	10,360	12,080	13,810
			301〜400	8,640	10,360	12,080	13,810	15,530
			401〜500	10,360	12,080	13,810	15,530	17,260
		201〜300	201〜300	8,640	10,360	12,080	13,810	15,530
			301〜400	10,360	12,080	13,810	15,530	17,260
			401〜500	12,080	13,810	15,530	17,260	18,980
		301〜400	301〜400	13,810	15,530	17,260	18,980	19,320
		301〜400	401〜500	15,310	16,910	18,530	20,140	21,740
		401〜500	401〜500	18,980	19,320	20,950	22,550	24,150
	5	50〜100	50〜100	3,380	5,650	7,820	9,660	12,080
			101〜200	5,650	7,820	9,660	12,080	14,490
			201〜300	7,820	9,660	12,080	14,490	16,910
			301〜400	9,660	12,080	14,490	16,910	19,320
			401〜500	12,080	14,490	16,910	19,320	21,740
		101〜200	101〜200	7,820	9,660	12,080	14,490	16,910
			201〜300	9,660	12,080	14,490	16,910	19,320
			301〜400	12,080	14,490	16,910	19,320	21,740
			401〜500	14,490	16,910	19,320	21,740	24,150
		201〜300	201〜300	12,080	14,490	16,910	19,320	21,740
			301〜400	14,490	16,910	19,320	21,740	24,150
			401〜500	16,910	19,320	21,740	24,150	26,570
		301〜400	301〜400	18,050	20,290	22,550	24,810	27,050
		301〜400	401〜500	21,430	23,670	25,940	28,190	30,430
		401〜500	401〜500	24,810	27,050	29,320	31,570	33,810

[ ! ]素材係数にご注意ください。

（例）S−ACBTA5−100−100−30

標準価格	×	素材係数	＝	価格
3,380	×	1.3	＝	4,390円

[ ! ]1円単位は切り捨て

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応			個別対応
数量区分	小口		大口	大口
数量	1～10	11～20	21～50	51～
値引率	基準価格	5％	10％	お見積り
出荷日	通常		＋2日	お見積り

[ ! ]表示数量超えはWOS にてご確認ください。

納期

日目出荷

大　口
出荷日

日目出荷

数量
21～50

出荷日については、こちらをご覧ください。

概要・仕様

使用例

異品・不良品の
払い出し等に
アクリルケース:関連画像

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
