６シリーズ（溝幅８ｍｍ）ブラインドジョイント部品　組込み済みフレーム　シンプルジョイントタイプ

６シリーズ（溝幅８ｍｍ）ブラインドジョイント部品　組込み済みフレーム　シンプルジョイントタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 5.0平均満足度5.0 この商品のレビューをみる（1件）
通常価格(税別)
 -
税込価格
 -

フレームにジョイントが組み込まれた状態の製品のため、追加工なしでシンプルジョイ...

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

引き込み扉

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定2件の候補があります。

Loading...

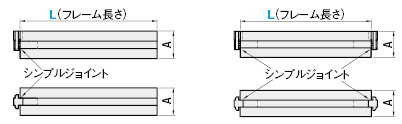

外形図・規格表

JFSU6－3030L
(左端面シンプルジョイント組込タイプ)

JFSU6－3030W
(両端面シンプルジョイント組込タイプ)

６シリーズ（溝幅８ｍｍ）　ブラインドジョイント部品　組込み済みフレーム　シンプルジョイントタイプ:関連画像
[ ! ]ジョイント部材は軽く締め付けた状態で出荷されます。

部品名[ M ]材質[ S ]表面処理
アルミフレームA6N01SS−T5アルマイト処理
シンプル
ジョイント		本体S45C三価クロメート
専用ボルトSCM435
セットスクリュー黒色酸化鉄皮膜

規格表

型式−L
JFSU6−3030L−1200
型式ジョイント部材組込L
指定0.5mm単位		フレーム組込み済みジョイント部品A￥フレーム単価￥ジョイント他
センタージョイント個数300mm未満300mm以上(円/m)
JFSU6−3030L
(左端面のみ)		100〜4000HFS6−3030
(こちら)		HUJ6130905884511
W
(両側端面)		21,4168841,022
■L＝300未満の場合
　長さに関わらず表中単価となります。
　ex：JFSU6−3030L−250＝850円
■L＝300以上の場合
　下記計算をし価格を算出します。
　￥基準単価/m×指定L寸＋ジョイント他単価＝販売単価
　ex：JFSU6−3030L−1400
　⇒830×1.4m＋480＝1,160＋480＝1,640円
　（1円単位は切り捨て）

追加工

[ ! ]本ページ掲載以外の追加工は適用できません。

AlterationsCodeSpec.￥/1Code
フレームタップ深さ
右端面タップ追加工


[ ! ]JFS□□－□□□□L
左端面各種ジョイント
組込タイプのみ適用

RTP
右端面
6−3030M824180
AlterationsCodeSpec.￥/1Code
フレームH穴径
右端面レンチ穴追加工


[ ! ]JFSC□－□□□□L
JFSS□－□□□□L
のみ適用

RCH

RCV

6−3030158120

使用例

シンプルジョイントが組み込まれた状態で届くため、接続が簡単。
相手フレームにも追加工不要で接続できます。


６シリーズ（溝幅８ｍｍ）ブラインドジョイント部品　組込み済みフレーム　シンプルジョイントタイプ 関連画像1_使用例


参考

アルミフレームは HFS6-3030となります。
その他6シリーズのフレームをご使用の場合は、フレームとシンプルジョイントを単体でご購入ください。



製品比較情報

■6シリーズ

通常のブラケットを使うと周辺との干渉が発生してしまう場合は、ブラインドジョイント接続をおすすめします。以下の表をご覧の上、商品ページにて詳細仕様をご確認ください。

商品名シンプル
ジョイント		シングル
ジョイント		タッピング
ジョイント		スクリュー
ジョイント		センター
ジョイント		後入れダブル
ジョイント		先入れダブル
ジョイント		パラレル
ジョイント
製品写真

6シリーズ（溝幅8mm）ブラインドジョイント部品 組込み済みフレーム シンプルジョイントタイプ 関連画像1_製品比較情報

6シリーズ（溝幅8mm）ブラインドジョイント部品 組込み済みフレーム シンプルジョイントタイプ 関連画像2_製品比較情報

6シリーズ（溝幅8mm）ブラインドジョイント部品 組込み済みフレーム シンプルジョイントタイプ 関連画像3_製品比較情報

6シリーズ（溝幅8mm）ブラインドジョイント部品 組込み済みフレーム シンプルジョイントタイプ 関連画像4_製品比較情報

6シリーズ（溝幅8mm）ブラインドジョイント部品 組込み済みフレーム シンプルジョイントタイプ 関連画像5_製品比較情報

6シリーズ（溝幅8mm）ブラインドジョイント部品 組込み済みフレーム シンプルジョイントタイプ 関連画像6_製品比較情報

6シリーズ（溝幅8mm）ブラインドジョイント部品 組込み済みフレーム シンプルジョイントタイプ 関連画像7_製品比較情報

6シリーズ（溝幅8mm）ブラインドジョイント部品 組込み済みフレーム シンプルジョイントタイプ 関連画像8_製品比較情報

取り付け図

6シリーズ（溝幅8mm）ブラインドジョイント部品 組込み済みフレーム シンプルジョイントタイプ 関連画像9_製品比較情報

6シリーズ（溝幅8mm）ブラインドジョイント部品 組込み済みフレーム シンプルジョイントタイプ 関連画像10_製品比較情報

6シリーズ（溝幅8mm）ブラインドジョイント部品 組込み済みフレーム シンプルジョイントタイプ 関連画像11_製品比較情報

6シリーズ（溝幅8mm）ブラインドジョイント部品 組込み済みフレーム シンプルジョイントタイプ 関連画像12_製品比較情報

6シリーズ（溝幅8mm）ブラインドジョイント部品 組込み済みフレーム シンプルジョイントタイプ 関連画像13_製品比較情報

6シリーズ（溝幅8mm）ブラインドジョイント部品 組込み済みフレーム シンプルジョイントタイプ 関連画像14_製品比較情報

6シリーズ（溝幅8mm）ブラインドジョイント部品 組込み済みフレーム シンプルジョイントタイプ 関連画像15_製品比較情報

6シリーズ（溝幅8mm）ブラインドジョイント部品 組込み済みフレーム シンプルジョイントタイプ 関連画像16_製品比較情報

材質S45C/SCM435鉄 or SUS304SWCH-18A鉄orSUS304SCS13SCS13/SUS304
相当		SUS316相当/
SUS304		SCS13/SUS304
特長端面タップ穴の追加工のみで、1箇所での締込みで締結できます。追加工D穴がフラット面まで貫通しないため、特に美観に優れたブラインドジョイントです。タップ穴の追加工が不要です。最も安価なブラインドジョイントです。プレート付きで確実かつ安価に接続できます。幅広い種類のアルミフレームにお使いいただける最も一般的なブラインドジョイントです。2箇所から安定した締結ができます。ブラインドジョイントで最も強固な締結ができます。フレームの延長、プレートへの取り付けなどさまざまな用途で使用できるブラインドジョイントです。フレームを横並べでの接続ができます。
6シリーズ
商品ページ		商品ページ商品ページ商品ページ商品ページ商品ページ商品ページ商品ページ商品ページ
必要な追加工タップ穴あけレンチ穴・ D穴レンチ穴タップ穴あけ・ レンチ穴M穴M穴S穴L穴
ジョイント組み込み済みフレーム閲覧中シングルジョイント組み込み済フレームースクリュージョイント組み込み済フレームセンタージョイント組み込み済フレームー先入れダブルジョイント組み込み済フレームー

6シリーズアルミフレーム関連部品

■6シリーズ（溝幅8mm）

商品名アルミフレームブラケットナットフレームキャップ溝カバー
写真

6シリーズ（溝幅8mm）ブラインドジョイント部品 組込み済みフレーム シンプルジョイントタイプ 関連画像1_6シリーズアルミフレーム関連部品

6シリーズ（溝幅8mm）ブラインドジョイント部品 組込み済みフレーム シンプルジョイントタイプ 関連画像2_6シリーズアルミフレーム関連部品

6シリーズ（溝幅8mm）ブラインドジョイント部品 組込み済みフレーム シンプルジョイントタイプ 関連画像3_6シリーズアルミフレーム関連部品

6シリーズ（溝幅8mm）ブラインドジョイント部品 組込み済みフレーム シンプルジョイントタイプ 関連画像4_6シリーズアルミフレーム関連部品

6シリーズ（溝幅8mm）ブラインドジョイント部品 組込み済みフレーム シンプルジョイントタイプ 関連画像5_6シリーズアルミフレーム関連部品

カタログページ6シリーズカタログ6シリーズカタログ6シリーズカタログ6シリーズカタログ6シリーズカタログ
商品ページこちらこちらこちらこちらこちら
総合情報ページ詳細ページ詳細ページ詳細ページ詳細ページ詳細ページ
