６シリーズ（溝幅８ｍｍ）－１列溝用－　ナット止ブラケット

６シリーズ（溝幅８ｍｍ）－１列溝用－　ナット止ブラケット

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 4.5平均満足度4.5 この商品のレビューをみる（4件）
通常価格(税別)
147円 ～ 372円
税込価格
162円 ～ 409円

長い突起にナットを突き当てることで、面倒なナットの位置決めが不要になります。

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

ベルトコンベヤホッパー

【ディージット】
探しまわる購買は
もうおしまい

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定16件の候補があります。

Loading...

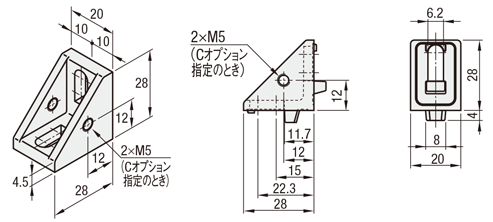

外形図・規格表



HBLFSR6

＜背面図＞

６シリーズ（溝幅８ｍｍ）－１列溝用－　ナット止ブラケット:関連画像
[ ! ]ナットの穴位置の違いに対応するため長穴になっています。
[ ! ]高い位置からナットを落とすと、突起が破損する恐れがあります。
[ ! ]座金の使用をおすすめします。（下記追加工・SEC）
[ ! ]ブラケットの直角度は、直角度公差表をご確認下さい。
[ M ]材質：ADC12


規格表

型式
HBLFSR6
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式質量適合ボルト・Tナット許容荷重￥基準単価￥スライド単価
(g)ボルト個数Tナット個数(N)1〜99コ100〜200
HBLFSR615CBM6−122HNTT6−621176141134


追加工

型式−(C・SET・SST・SEU・SSU・SEP・SSP・SEC)
HBLFSR6−SET
HBLFSR6−C−SET
AlterationsCodeSpec.適用ブラケット￥/1Code
カバー取付け
穴追加工		Cブラケットに、カバー取付け用
のタップ加工をします。
(両面M5)
(取付け用ネジこちら HCBM)
６シリーズ（溝幅８ｍｍ）－１列溝用－　ナット止ブラケット:関連画像		HBLFSN621
HBLFSN6－5
HBLFSNB653
HBLFSNM621
CHBLFSN648
HBLFS621
HBLFSB653
HBLFSL621
HBLFSR6
HBLFSNK6
HBLFSNE6
HBLFSH6
■カバー取付例
　●追加工コード－Cをご指定ください。

６シリーズ（溝幅８ｍｍ）－１列溝用－　ナット止ブラケット:関連画像

AlterationsCodeSpec.適用ブラケット￥/1Code
適用ボルト
ナットをセット		SET
SST
(ステンレス)
SEU
(先入れ
バネナット)
SSU
(先入れ
バネナット
ステンレス)
SEP
(後入れ
バネナット)
SSP
(後入れ
バネナット
ステンレス)
SEC
(座金組込
ボルト・
ナット)		ブラケットをフレームに取付ける
適用ボルト・ナットをセットにします。
(ブラケット価格に加算します)

(例)HBLFSR6指定時
 ボルトナット
Code型式個数型式個数
SETCBM6－122HNTT6－62
SSTSCB6－12HNTTSN6－6
SEUCBM6－12HNTU6－6
SSUSCB6－12SHNTU6－6
SEPCBM6－12HNTP6－6
SSPSCB6－12SHNTP6－6
SECHCBST6－15HNTT6－6
－SETSSTSEUSSUSEPSSPSEC
HBLFSN694102121194121145153
HBLFSN6－5
HBLFSNB6104−132−132−−
HBLFSNM694102121194121145153
CHBLFSN6
HBLFS6
HBLFSB6104−132−132−−
HBLFSL694102121194121145153
HBLFSR6
HBLFSNK6−
HBLFSNE6
HBLFSH6153
[ ! ]黒アルマイト、カチオン電着（黒）ブラケットのボルトはこちらのHCBMTB（三価クロメート黒）になります。
[ ! ]黒アルマイト、カチオン電着（黒）ブラケット以外で－SET,－SEU,－SEP指定時は、付属ボルトがRoHS非対応となります。

■カバー取付け用穴加工（ーC）

両面M5のタップ穴を追加できます。
追加工型式例：HBLFSR6-C

■適応ボルト・ナットセット詳細

追加工型式ボルトナット
型式材質タイプ型式材質ストッパ
SETCBM6-12鉄先入れHNTT6-6鉄無し
SSTSCB6-12ステンレス先入れHNTTSN6-6ステンレス無し
SEUCBM6-12鉄先入れHNTU6-6鉄有り
SSUSCB6-12ステンレス先入れSHNTU6-6ステンレス有り
SEPCBM6-12鉄後入れHNTP6-6鉄有り
SSPSCB6-12ステンレス後入れSHNTP6-6ステンレス有り
SECHCBST6-15鉄（座金付き）先入れHNTT6-6鉄無し

使用例

  • フレーム溝にはまる突起がついたタイプです。
    突起は締結作業時の回り止めとなるため、作業性に優れます。
  • ナットの位置調整が容易になり、作業時間が削減できます。
ナットを突起に突き当たるまで押し込むとブラケットとナットの穴の位置が合い、微調整の必要がありません。
[ NG ]短めナット・HNTM、HNTAMは適用不可です。
６シリーズ（溝幅８ｍｍ）－１列溝用－　ナット止ブラケット:関連画像

技術情報

■直角度
ブラケットの直角度は、直角度公差表をご確認下さい。
■ブラケット許容荷重の考え方


６シリーズ（溝幅８ｍｍ）－１列溝用－ ナット止ブラケット 関連画像1_技術情報
左図のようにフレームを2本立て、その間にフレームを渡し、その下に2個ブラケットをとりつけた時の1個あたりの許容荷重を表しております。
ここでいう許容荷重は、ブラケットの全ての取付穴をボルトで固定して荷重をかけた際、ブラケットがその位置を保持できる（破断/すべりが発生しない）荷重を表しております。
