【エコノミーシリーズ】 RoHS対応 Ｚ軸 クロスローラ
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- 数量スライド割引
- 当日出荷可能
- 通常価格(税別)
- 15,290円 ～ 41,580円
- 税込価格
- 16,819円 ～ 45,738円
0.01mm単位での調整が可能なZ軸ステージです。FAカメラ位置調整 特設ペー...
-
- ステージ面：
- 垂直
-
- 送り方式：
- マイクロメータヘッド
-
- 移動ガイド：
- クロスローラ
-
- テーブル材質：
- アルミ合金
-
- 透過穴(テーブルセンタ穴)：
- なし
-
- テーブル真直度(μm)：
- 30
-
- 送りツマミ位置：
- センタ
-
- クランプ：
- 標準
-
- 勝手違い：
- 標準
-
- テーブル表面処理：
- 黒アルマイト
-
- 送り方式（マイクロメータ種類）：
- 標準
-
- 送り方式（送りピッチ）(mm)：
- 0.5
(i)ご注意
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

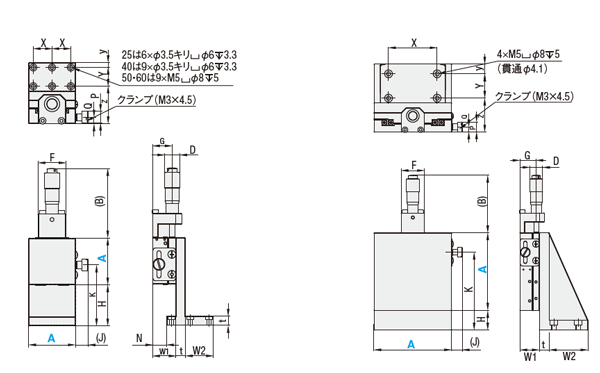

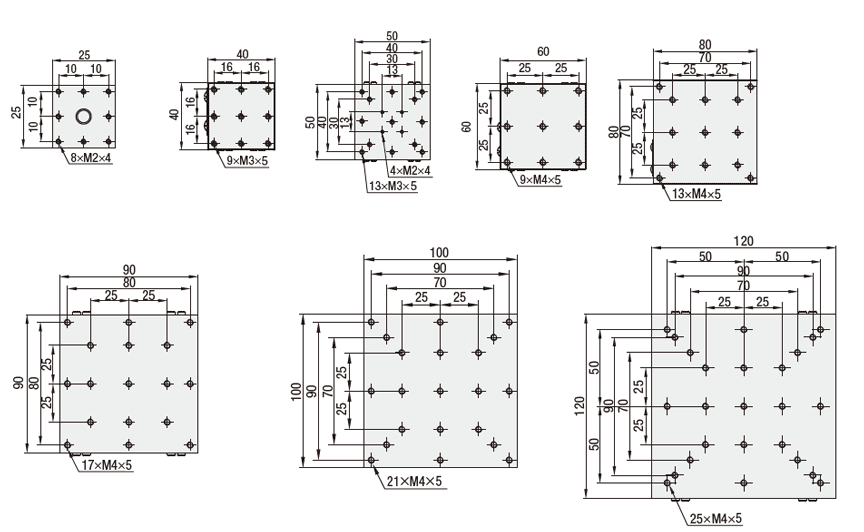

外形図・規格表
[ S ] 表面処理 黒アルマイト
| 型番 | 正面図 | 側面図 | 上面図 | |||||||||||||||
| TYPE | A | (B) | H | 移動量(mm) | F | K | (J) | D | G | N | W1 | W2 | ｔ | P | Q | X | Y | ｙ |
| ZCRS | 25 | 41 | 35 | ±3.2 | 13 | 45 | (6.8) | 9.5 | 12.5 | 7 | 15 | 24 | 8 | 6 | 4.5 | 17 | 16 | 4 |
| 40 | 59 | ±6.5 | 24 | 52 | (10.8) | 13 | 16.8 | 12 | 20 | 10 | 5.5 | 16 | ||||||
| 50 | 30 | 61 | 10 | 30 | 10 | 20 | 20 | 5 | ||||||||||
| 60 | 25 | 64 | 40 | 25 | 25 | |||||||||||||
| 80 | 20 | 80 | － | 50 | 10 | |||||||||||||
| 90 | 80 | ±12.5 | 84 | 50 | 15 | |||||||||||||
| 100 | 80 | 10 | ||||||||||||||||
| 120 | 155.5 | 30 | ±25 | 101 | 18 | 16.2 | ||||||||||||
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ステージ面 (mm) | 耐荷重(N)＊ | 移動精度 | 許容モーメント荷重(N・m) | モーメント剛性("/N・cm) | 自重 (kg) | ¥基準単価 | |||||
| TYPE | A | 真直度 | ピッチング | ヨーイング | ローリング | ピッチング | ヨーイング | ローリング | ||||
| ZCRS | 25 | 25×25 | 4.9(14.7) | 30μｍ | 1.1 | 0.8 | 0.4 | 3.03 | 2.85 | 1.8 | 0.06 | 15,290 |
| 40 | 40×40 | 9.8(49) | 2.7 | 2.2 | 2.0 | 0.38 | 0.42 | 0.28 | 0.24 | 16,500 | ||
| 50 | 50×50 | 14.7(49) | 3.5 | 3.0 | 3.3 | 0.2 | 0.22 | 0.12 | 0.34 | 18,040 | ||
| 60 | 60×60 | 19.6(49) | 5.2 | 4.3 | 5.5 | 0.12 | 0.11 | 0.07 | 0.46 | 19,470 | ||
| 80 | 80×80 | 49(49) | 19.2 | 15.1 | 17.3 | 0.05 | 0.05 | 0.04 | 0.76 | 23,650 | ||
| 90 | 90×90 | 25.0 | 20.0 | 22.0 | 0.05 | 0.05 | 0.04 | 1.03 | 27,720 | |||
| 100 | 100×100 | 36.0 | 30.0 | 33.0 | 0.06 | 0.07 | 0.05 | 1.2 | 31,900 | |||
| 120 | 120×120 | 57.2 | 44.7 | 66.7 | 0.03 | 0.02 | 0.01 | 1.79 | 41,580 | |||
＊ミスミカタログでは、参考値として、（ ）内に静荷重を併記しています。詳細はこちらをご参照ください。
| 当社類似品 ZPG40 | エコノミーシリーズ ZCRS40 | エコノミーシリーズ E－ZPG40 | ||
| 材質 | アルミ合金 | アルミ合金 | アルミ合金 | |
| 表面処理 | 黒アルマイト | 黒アルマイト | 黒アルマイト | |
| 耐荷重(N) | 水平 | 9.8 | 9.8 | 9.8 |
| 移動精度(μm) | 真直度 | 3 | 30 | 20 |
| 許容モーメント (N・m) | ピッチング | 2.7 | 2.7 | 2.5 |
| ヨーイング | 2.2 | 2.2 | 2.2 | |
| ローリング | 2.0 | 2.0 | 2.0 | |
| モーメント剛性 ("/N・cm) | ピッチング | 0.38 | 0.38 | 0.38 |
| ヨーイング | 0.42 | 0.42 | 0.45 | |
| ローリング | 0.28 | 0.28 | 0.3 | |
| RoHS10 | 対応 | 対応 | 保証外 | |
型番リスト
- 表示件数:
| 型番 |
移動量（範囲）(mm) |
耐荷重（範囲）(N) |
テーブル長さ（範囲）(mm) |
テーブル幅（範囲）(mm) |
テーブルサイズ(長さ) L(mm) |
テーブルサイズ(幅) W(mm) |
耐荷重(N) |
移動量(Z距離)(mm) |
テーブルサイズ(厚み) H(mm) |
モーメント剛性（ピッチング）("/N・cm) |
モーメント剛性（ヨーイング）("/N・cm) |
モーメント剛性（ローリング）("/N・cm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
～±10.0
|
～5.0
|
～25
|
～25
|
25
|
25
|
4.9
|
±3.2
|
15
|
3.03
|
2.85
|
1.8
| 10 | 1個 | 15,290円(
16,819円
) | 在庫品1日目 当日出荷可能 | |
～±10.0
|
5.1～30.0
|
26～40
|
26～40
|
40
|
40
|
9.8
|
±6.5
|
20
|
0.38
|
0.42
|
0.28
| 10 | 1個 | 16,500円(
18,150円
) | 在庫品1日目 当日出荷可能 | |
～±10.0
|
5.1～30.0
|
41～60
|
41～60
|
50
|
50
|
14.7
|
±6.5
|
20
|
0.2
|
0.22
|
0.12
| 10 | 1個 | 18,040円(
19,844円
) | 在庫品1日目 当日出荷可能 | |
～±10.0
|
5.1～30.0
|
41～60
|
41～60
|
60
|
60
|
19.6
|
±6.5
|
20
|
0.12
|
0.11
|
0.07
| 10 | 1個 | 19,470円(
21,417円
) | 在庫品1日目 当日出荷可能 | |
～±10.0
|
30.1～50.0
|
61～90
|
61～90
|
80
|
80
|
49
|
±6.5
|
20
|
0.05
|
0.05
|
0.04
| 10 | 1個 | 23,650円(
26,015円
) | 在庫品1日目 当日出荷可能 | |
±10.1～30.0
|
30.1～50.0
|
61～90
|
61～90
|
90
|
90
|
49
|
±12.5
|
20
|
0.05
|
0.05
|
0.04
| 10 | 1個 | 27,720円(
30,492円
) | 在庫品1日目 当日出荷可能 | |
±10.1～30.0
|
30.1～50.0
|
91～120
|
91～120
|
100
|
100
|
49
|
±12.5
|
20
|
0.06
|
0.07
|
0.05
| 10 | 1個 | 31,900円(
35,090円
) | 在庫品1日目 当日出荷可能 | |
±10.1～30.0
|
30.1～50.0
|
91～120
|
91～120
|
120
|
120
|
49
|
±25
|
20
|
0.03
|
0.02
|
0.01
| 10 | 1個 | 41,580円(
45,738円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
0.01mm単位での調整が可能なZ軸ステージです。
FAカメラ位置調整 特設ページリリースのお知らせ『実験用』から『量産機』まで、幅広い用途で役立つ商品や事例をご紹介しています。
ダウンロード可能な3D CADや部品表を使って、設計時間の短縮にお役立てください。
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
(i)ご注意
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
技術情報
技術情報カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
