ミスミ

MISUMI economy

ミスミ

【エコノミーシリーズ】 RoHS対応 Ｚ軸 アリ溝 ラック＆ピニオン式 長方形

【エコノミーシリーズ】 RoHS対応 Ｚ軸 アリ溝 ラック＆ピニオン式 長方形

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 3.0平均満足度3.0 この商品のレビューをみる（1件）
通常価格(税別)
13,090円 ～ 15,840円
税込価格
14,399円 ～ 17,424円

送りの早いラック&ピニオン式のZ軸ステージです。FAカメラ位置調整　特設ページ...

詳細情報を確認する

  • ステージ面：
    垂直
  • 送り方式：
    ラック&ピニオン
  • 移動ガイド：
    アリ溝
  • 耐荷重（範囲）(N)：
    5.1～30.0
  • テーブル幅（範囲）(mm)：
    26～40
  • テーブル材質：
    アルミ合金
  • 透過穴(テーブルセンタ穴)：
    なし
  • テーブル真直度(μm)：
    50
  • 送りツマミ位置：
    サイド
  • クランプ：
    標準
  • 勝手違い：
    標準
  • テーブル表面処理：
    黒アルマイト
  • 送り方式（ラック＆ピニオン種類）：
    標準
  • 送り方式（バーニア目盛付）：
    バーニア目盛付

(i)ご注意

  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

ステージを用いたカメラ位置調整機構

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定3件の候補があります。

Loading...

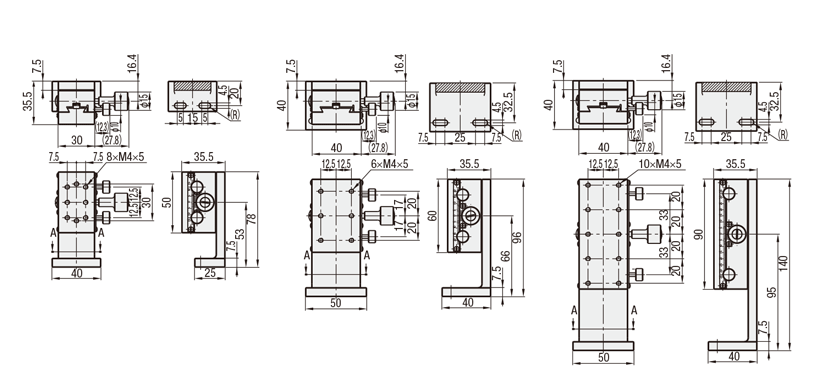

外形図・規格表

外形図
【エコノミーシリーズ】 【標準】 Ｚ軸　アリ溝　ラック＆ピニオン式　長方形 外形図
ZDTS50
A-A断面図
ZDTS60
A-A断面図
ZDTS90
A-A断面図
[ M ]材質アルミ合金
[ S ]表面処理黒アルマイト
規格表
型式
ZDTS90
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式ステージ面(mm)移動量(mm)ハンドル1回転移動量(mm)耐荷重(N)移動精度自重(kg)￥基準単価
TypeA真直度
ZDTS5030×50±1616.714.750μm0.2613,090
6040×60±2119.60.3814,080
9040×90±350.5115,840
[ ! ]最小読取（バーニア目盛）：0.1mm/目盛
[ ! ]ハンドルカバーHDCVR15（別売）：φ15のハンドルに取りつけるだけでハンドル径を大きくすることができます。詳細はこちら
製品比較情報
■当社類似品とエコノミーシリーズの比較
 当社類似品　ZWG60エコノミーシリーズ　ZDTS60
材質アルミ合金アルミ合金
表面処理黒アルマイト黒アルマイト
移動量(mm)±21±21
ハンドル1回転 移動量(mm)1816.7
耐荷重(N)19.619.6
移動精度・真直度(μm)3050
自重(㎏)0.330.38
RoHS10対応対応
※商品によって各スペックが異なりますので、詳細は規格表にてご確認ください

型番リスト

表示件数:
  1. 1
型番
移動量（範囲）(mm)
テーブル長さ（範囲）(mm)
テーブルサイズ(長さ) L(mm)
テーブルサイズ(幅) W(mm)
耐荷重(N)
移動量(Z距離)(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
±10.1～30.0
41～60
50
30
14.7
±16
10

1個

13,090円( 14,399円 )

在庫品1日目

当日出荷可能

±10.1～30.0
41～60
60
40
19.6
±21
10

1個

14,080円( 15,488円 )

在庫品1日目

当日出荷可能

±30.1～
61～90
90
40
19.6
±35
10

1個

15,840円( 17,424円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

送りの早いラック&ピニオン式のZ軸ステージです。FAカメラ位置調整　特設ページリリースのお知らせ『実験用』から『量産機』まで、幅広い用途で役立つ商品や事例をご紹介しています。
ダウンロード可能な3D CADや部品表を使って、設計時間の短縮にお役立てください。
FAカメラ位置調整　事例・商品のご紹介ページ




ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

(i)ご注意

  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

【エコノミーシリーズ】 RoHS対応 Ｚ軸 アリ溝 ラック＆ピニオン式 長方形

【エコノミーシリーズ】 RoHS対応 Ｚ軸 アリ溝 ラック＆ピニオン式 長方形

    【エコノミーシリーズ】 RoHS対応 Ｚ軸 アリ溝 ラック＆ピニオン式 長方形 薄型

    【エコノミーシリーズ】 RoHS対応 Ｚ軸 アリ溝 ラック＆ピニオン式 長方形 薄型

      【エコノミーシリーズ】 RoHS対応 Ｚ軸 アリ溝 ラック＆ピニオン式 ロング

      【エコノミーシリーズ】 RoHS対応 Ｚ軸 アリ溝 ラック＆ピニオン式 ロング

        【高精度】Ｚ軸　アリ溝　ラック＆ピニオン式　ロング

        【高精度】Ｚ軸　アリ溝　ラック＆ピニオン式　ロング

          【高精度】Z軸　アリ溝　送りねじ式　長方形　ロング

          【高精度】Z軸　アリ溝　送りねじ式　長方形　ロング

            【高精度】Ｚ軸　アリ溝　送りねじ式（リード４．２ｍｍ）　長方形

            【高精度】Ｚ軸　アリ溝　送りねじ式（リード４．２ｍｍ）　長方形

              【高精度】Ｚ軸　アリ溝　送りねじ式（リード４．２ｍｍ）　長方形　薄型

              【高精度】Ｚ軸　アリ溝　送りねじ式（リード４．２ｍｍ）　長方形　薄型

                【高精度】Ｚ軸　アリ溝　送りねじ式（リード４．２ｍｍ）　長方形　強化クランプ

                【高精度】Ｚ軸　アリ溝　送りねじ式（リード４．２ｍｍ）　長方形　強化クランプ

                  スライド操作式アリ溝ステージ ZMAシリーズ スリムロングタイプ

                  スライド操作式アリ溝ステージ ZMAシリーズ スリムロングタイプ

                    多機能送りねじ式ステージ（Z軸）

                    多機能送りねじ式ステージ（Z軸）

                      アリ式（送りねじ）ステージ 長リードタイプ（B05-23/B05-43）

                      アリ式（送りねじ）ステージ 長リードタイプ（B05-23/B05-43）

                        Z軸ブラケットスリムステージ（手動ステージ）

                        Z軸ブラケットスリムステージ（手動ステージ）

                          フロントロックステージ（Z軸）

                          フロントロックステージ（Z軸）
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミラック光学 ミラック光学 駿河精機 中央精機 ミラック光学
                            通常価格 13,090円～ 15,400円～ 13,860円～ 21,270円～ 26,250円～ 24,590円～ 25,020円～ 29,290円～ 16,013円～ 26,899円～ 18,490円～ 42,899円 15,613円
                            通常出荷日 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 5日目   5日目   5日目   5日目   5日目   在庫品1日目～   当日出荷可能 4日目～   在庫品1日目   当日出荷可能
                            ステージ面 垂直 垂直 垂直 垂直 垂直 垂直 垂直 垂直 垂直 垂直 垂直 垂直 垂直
                            送り方式 ラック&ピニオン ラック&ピニオン ラック&ピニオン ラック&ピニオン 送りねじ 送りねじ 送りねじ 送りねじ 送り用ツマミ 送りねじ 送りねじ 標準マイクロメータ 送りねじ
                            移動ガイド アリ溝 アリ溝 アリ溝 アリ溝 アリ溝 アリ溝 アリ溝 アリ溝 アリ溝 アリ溝 アリ溝 V溝とクロスローラ アリ溝
                            耐荷重（範囲）(N) 5.1～30.0 5.1～30.0 5.1～30.0 5.1～30.0 5.1～30.0 5.1～30.0 5.1～30.0 5.1～30.0 5.1～30.0 5.1～30.0 5.1～30.0 5.1～30.0 5.1～30.0
                            テーブル幅（範囲）(mm) 26～40 26～40 26～40 ～25 ～25 26～40 26～40 26～40 26～40 ～25 26～40 61～90 ～25

                            【エコノミーシリーズ】 RoHS対応 Ｚ軸 アリ溝 ラック＆ピニオン式 長方形のレビュー

                            評価 3.0 平均満足度：3.0 1件のレビュー
                            1. 星５
                              0%
                            2. 星４
                              0%
                            3. 星３
                              100%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            検査機器に使用しています
                            評価 3.0満足度：3.02021/04/12
                            当社で使用している、カメラを使った検査機器のカメラのピンと合わせようとしてこの商品を使用しています。使ってみてステージ固定用の固定力が弱いように感じました。納期がきっちりしていますし、選定しやすいです。
