ミスミ

オンオフ切替式三面吸着マグネットブロック

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.2-334

数量スライド割引
当日出荷可能

評価 3.3平均満足度3.3 この商品のレビューをみる（3件）

通常価格(税別): 10,820円～ 13,520円

税込価格: 11,902円～ 14,872円

【特長】・ノブをまわすことで、吸着面①～③をオンオフすることができます。・ノ...

詳細情報を確認する

種類：

マグネットベース単体
マグネット種類（材質）：

ネオジム磁石
材質証明書：

対象
材質証明書：材質：

本体：SS400|マグネット：ネオジム磁石|ノブ：SUS304
材質証明書：表面処理：

本体：無電解ニッケルメッキ

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定2件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

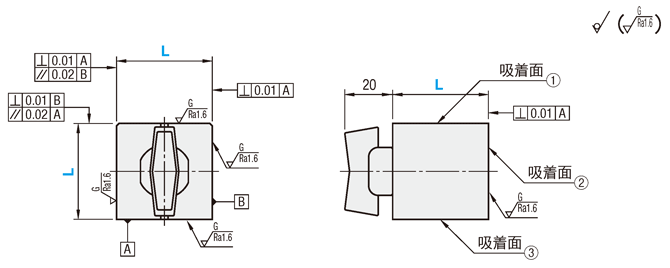

外形図・規格表

HXBK

[ ! ]中心に黄銅のセパレーター部分があります。

構成部品	[ M ]材質	[ S ]表面処理
本体	SS400	無電解ニッケルメッキ
マグネット	ネオジム磁石	−
ノブ	SUS304	−

規格表

型式

HXBK40

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		吸着力①③ N｛kgf｝	吸着力② N｛kgf｝	質量(g)	￥基準単価	￥スライド単価
Type	L	吸着力①③ N｛kgf｝	吸着力② N｛kgf｝	質量(g)	1コ	2～3	4～10
HXBK	40	235｛24｝	78｛8｝	528	10,820	10,383	10,058
HXBK	60	490｛50｝	147｛15｝	1683	13,520	13,091	12,658

[ ! ]吸着力は参考値です。磁性体を複数面同時に吸着させた場合、吸着力が低下する場合があります。
[ ! ]表示数量超えはWOSにてご確認ください。

型番リスト

表示件数:

型番	吸着力(N)	外形 L(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

HXBK40	235	40	10	1個	10,820円( 11,902円 )	在庫品1日目当日出荷可能
HXBK60	490	60	10	1個	13,520円( 14,872円 )	在庫品1日目当日出荷可能

基本情報

【特長】・ノブをまわすことで、吸着面①～③をオンオフすることができます。・ノブは丈夫なステンレス製です。・組立・加工の作業効率アップにつながります。

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■特長
・ノブをまわすことで、吸着面①〜③をオンオフすることができます。
・ノブは丈夫なステンレス製です。
・組立・加工の作業効率アップにつながります。

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
