高精度リニアレール ステンレス製・ベアリング 予圧タイプ

高精度リニアレール ステンレス製・ベアリング 予圧タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 一部当日出荷可能
評価 4.6平均満足度4.6 この商品のレビューをみる(8件)
通常価格(税別)
2,764円 ~ 7,646円
税込価格
3,040円 ~ 8,411円

【特長】材質にステンレスを使用しており、耐蝕性に優れています。予圧をかけている...

詳細情報を確認する

  • 種類:
    ベアリングタイプ
  • セット品/単品:
    セット品
  • レール材質:
    SUS430
  • レール幅 W(mm):
    24.8
  • 組付高さ H(mm):
    12
  • 耐荷重(床置)(範囲選択)(N):
    50.1~100
  • 定格荷重(スライダー1個あたり)(N):
    80
  • スライダー幅(mm):
    64
  • スライダー(ブロック)材質:
    SECC
  • ストッパー:
    有り

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定65件の候補があります。

Loading...

外形図・規格表


PLRH(標準スライダー)
高精度リニアレール 予圧タイプ ステンレス製・ベアリング セット品 クランパータイプ:関連画像
PLRC(クランパー付スライダー)

*クランパーねじ先端がレール側面に接触時
*レール取付には図中4.6×5.3の長穴に十字穴付きなべ小ねじ等をご利用ください。

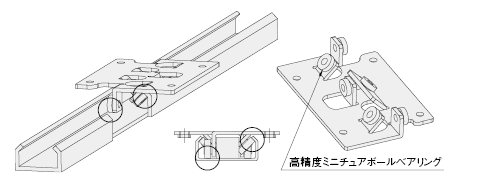

■構造

<断面図>

<正面図>

<スライダー裏側>

高精度リニアレール 予圧タイプ ステンレス製・ベアリング セット品 クランパータイプ:関連画像
Type部品名[ M ]材質[ S ]表面処理
セット品
標準スライダークランパー付スライダー標準スライダー+クランパー付スライダー
PLRH
(スライダー1コ)
PLR2H
(スライダー2コ)
PLRC
(スライダー1コ)
PLR2C
(スライダー2コ)
PLR2HC
(スライダー2コ)

① レールSUS430
② スライダープレートSECC無電解ニッケルメッキ
③ ベアリングSUS440C相当
④ M3×6六角穴付ボルトSUSXM7
⑤ 抜け防止ストッパーポリアセタール
⑥ クランパー(先端部:ポリアセタール)SUS303

耐熱温度:−10〜60℃
[!]レールとスライダーはセットで予圧を調整しております。
[!]レールとスライダーの組み換えはできません。[!]スライダー・レールの単品販売は行っておりません。



規格表

型式L
PLRC25640
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式L
選択
取付
穴数N
有効
ストローク*
¥基準単価
TypeNo.PLRH25PLRC25PLR2H25PLR2C25PLR2HC25
標準スライダー
PLRH (スライダー1コ)
PLR2H (スライダー2コ)

クランパー付スライダー
PLRC (スライダー1コ)
PLR2C (スライダー2コ)

標準スライダー+クランパー付スライダー
PLR2HC (スライダー2コ)
251602882,3032,6243,3203,9633,641
24031682,4632,7853,4814,1233,802
32042482,5702,8923,5884,2303,909
40053282,7853,1063,8024,4454,123
48064082,9993,3204,0164,6594,338
56074883,2133,5344,2304,8734,552
64085683,4273,7494,4455,0874,766
72096483,6413,9634,6595,3014,980
800107283,8564,1774,8735,5165,194
880118084,0704,3915,0875,7305,409
960128884,2844,6055,3015,9445,623
1040139684,4984,8205,5166,1585,837
12001511284,7125,0345,7306,3726,051
[ ! ]*有効ストロークは、スライダーがストッパーへ衝突することを避けるため、スライダーとストッパーの接点から約3mmずつ余裕をとった数値です。
[ ! ]スライダー2コタイプ選択時はスライダーの長さ分、有効ストロークが短くなります。


仕様

■取付について
  • 水平、天吊り、壁掛け(横)、壁掛け(垂直)の取付が可能です。
  • 定格荷重は、荷重方向により値が異なるのでご注意ください。
    但し、壁掛け(垂直)のデータはございません。
  • 許容モーメント荷重は、定格荷重×30%(参考値)になります。
  • 傾斜、垂直で取付ける場合は、外部にスライダー落下防止機構をご用意ください。
■定格荷重
Type No.25
方向PaPbPcPd
静的定格荷重200N100N100N50N
動的定格荷重80N30N20N10N
クリアランス(mm)00
*上記はスライダー1コの値です。
*許容モーメント荷重は(N・cm)=定格荷重×30%(参考値)
*クリアランスは出荷時の値ですが、ボールベアリングの弾性変形により、クリアランスが0以上になる場合があります。
荷重・変異については剛性試験データを参照ください。

■剛性試験データ(参考)
■耐久試験データ(参考)
■クランパー付スライダー
クランパーねじを締めることによって、スライダーを自由な位置に固定できます。
保持力(参考値):1.8kg
締付トルク :0.2N・m
*注意 締付けトルク0.2N・mを超えた場合、ねじ先端部が変形します。
■注意点
 ・壁掛けで使用
スライダーの方向は上図図面の方向でご使用ください。
又、モーメント荷重がかからないようにご使用ください。
 ・落下防止
垂直、又は傾斜状態で使用する場合、スライダー落下防止用の機構を外部にご用意ください。
 ・メンテナンス
出荷時、レールにグリースが塗布されておりますが、使用条件に合わせ適時、ウレア系グリースを塗布してください。
製品出荷時に塗布してあるグリースは拭き取らずにご使用ください。

型番リスト

型番
全長 L(mm)
タイプ
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
1040
セット品(クランパー付スライダー)

1個

7,390( 8,129円 )

6日目

1200
セット品(クランパー付スライダー)

1個

7,646( 8,411円 )

6日目

160
セット品(クランパー付スライダー)

1個

4,756( 5,232円 )

6日目

240
セット品(クランパー付スライダー)

1個

4,948( 5,443円 )

6日目

320
セット品(クランパー付スライダー)

1個

5,076( 5,584円 )

6日目

400
セット品(クランパー付スライダー)

1個

5,334( 5,867円 )

6日目

480
セット品(クランパー付スライダー)

1個

5,591( 6,150円 )

6日目

560
セット品(クランパー付スライダー)

1個

5,848( 6,433円 )

6日目

640
セット品(クランパー付スライダー)

1個

6,104( 6,714円 )

6日目

720
セット品(クランパー付スライダー)

1個

6,361( 6,997円 )

6日目

800
セット品(クランパー付スライダー)

1個

6,619( 7,281円 )

6日目

880
セット品(クランパー付スライダー)

1個

6,876( 7,564円 )

6日目

960
セット品(クランパー付スライダー)

1個

7,133( 7,846円 )

6日目

1040
セット品(標準スライダー)

1個

6,619( 7,281円 )

在庫品1日目

当日出荷可能

1200
セット品(標準スライダー)

1個

6,876( 7,564円 )

在庫品1日目

当日出荷可能

160
セット品(標準スライダー)

1個

3,984( 4,382円 )

在庫品1日目

当日出荷可能

240
セット品(標準スライダー)

1個

4,177( 4,595円 )

在庫品1日目

当日出荷可能

320
セット品(標準スライダー)

1個

4,306( 4,737円 )

在庫品1日目

当日出荷可能

400
セット品(標準スライダー)

1個

4,562( 5,018円 )

在庫品1日目

当日出荷可能

480
セット品(標準スライダー)

1個

4,819( 5,301円 )

在庫品1日目

当日出荷可能

560
セット品(標準スライダー)

1個

5,076( 5,584円 )

在庫品1日目

当日出荷可能

640
セット品(標準スライダー)

1個

5,334( 5,867円 )

在庫品1日目

当日出荷可能

720
セット品(標準スライダー)

1個

5,591( 6,150円 )

在庫品1日目

当日出荷可能

800
セット品(標準スライダー)

1個

5,848( 6,433円 )

在庫品1日目

当日出荷可能

880
セット品(標準スライダー)

1個

6,104( 6,714円 )

在庫品1日目

当日出荷可能

960
セット品(標準スライダー)

1個

6,361( 6,997円 )

在庫品1日目

当日出荷可能

1040
セット品(標準スライダー+クランパー付スライダー)

1個

7,004( 7,704円 )

6日目

1200
セット品(標準スライダー+クランパー付スライダー)

1個

7,261( 7,987円 )

6日目

160
セット品(標準スライダー+クランパー付スライダー)

1個

4,369( 4,806円 )

6日目

240
セット品(標準スライダー+クランパー付スライダー)

1個

4,562( 5,018円 )

6日目

320
セット品(標準スライダー+クランパー付スライダー)

1個

4,691( 5,160円 )

6日目

400
セット品(標準スライダー+クランパー付スライダー)

1個

4,948( 5,443円 )

6日目

480
セット品(標準スライダー+クランパー付スライダー)

1個

5,206( 5,727円 )

6日目

560
セット品(標準スライダー+クランパー付スライダー)

1個

5,462( 6,008円 )

6日目

640
セット品(標準スライダー+クランパー付スライダー)

1個

5,719( 6,291円 )

6日目

720
セット品(標準スライダー+クランパー付スライダー)

1個

5,976( 6,574円 )

6日目

800
セット品(標準スライダー+クランパー付スライダー)

1個

6,233( 6,856円 )

6日目

880
セット品(標準スライダー+クランパー付スライダー)

1個

6,491( 7,140円 )

6日目

960
セット品(標準スライダー+クランパー付スライダー)

1個

6,748( 7,423円 )

6日目

1040
セット品(クランパー付スライダー)

1個

5,784( 6,362円 )

6日目

1200
セット品(クランパー付スライダー)

1個

6,041( 6,645円 )

6日目

160
セット品(クランパー付スライダー)

1個

3,149( 3,464円 )

在庫品1日目

当日出荷可能

240
セット品(クランパー付スライダー)

1個

3,342( 3,676円 )

在庫品1日目

当日出荷可能

320
セット品(クランパー付スライダー)

1個

3,470( 3,817円 )

在庫品1日目

当日出荷可能

400
セット品(クランパー付スライダー)

1個

3,727( 4,100円 )

在庫品1日目

当日出荷可能

480
セット品(クランパー付スライダー)

1個

3,984( 4,382円 )

在庫品1日目

当日出荷可能

560
セット品(クランパー付スライダー)

1個

4,241( 4,665円 )

在庫品1日目

当日出荷可能

640
セット品(クランパー付スライダー)

1個

4,499( 4,949円 )

在庫品1日目

当日出荷可能

720
セット品(クランパー付スライダー)

1個

4,756( 5,232円 )

在庫品1日目

当日出荷可能

800
セット品(クランパー付スライダー)

1個

5,012( 5,513円 )

在庫品1日目

当日出荷可能

880
セット品(クランパー付スライダー)

1個

5,269( 5,796円 )

6日目

960
セット品(クランパー付スライダー)

1個

5,526( 6,079円 )

6日目

1040
セット品(標準スライダー)

1個

5,398( 5,938円 )

6日目

1200
セット品(標準スライダー)

1個

5,654( 6,219円 )

6日目

160
セット品(標準スライダー)

1個

2,764( 3,040円 )

在庫品1日目

当日出荷可能

240
セット品(標準スライダー)

1個

2,956( 3,252円 )

在庫品1日目

当日出荷可能

320
セット品(標準スライダー)

1個

3,084( 3,392円 )

在庫品1日目

当日出荷可能

400
セット品(標準スライダー)

1個

3,342( 3,676円 )

在庫品1日目

当日出荷可能

480
セット品(標準スライダー)

1個

3,599( 3,959円 )

在庫品1日目

当日出荷可能

560
セット品(標準スライダー)

1個

3,856( 4,242円 )

在庫品1日目

当日出荷可能

Loading...

詳細情報

基本情報

【特長】材質にステンレスを使用しており、耐蝕性に優れています。予圧をかけているため、レールとベアリングの隙間が少なく、ブレの少ない走行が可能です。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格


数量スライド価格[ ! ]1円未満切り捨て) こちら
数量区分標準対応個別対応
小口大口
数 量1〜56〜910〜2021~
値引率基準単価5%10%お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
以外
 3 日目出荷
出荷日については、こちらをご覧ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
